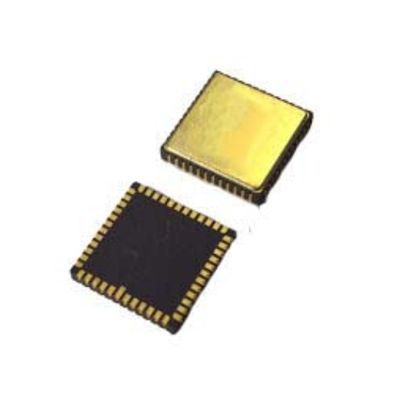

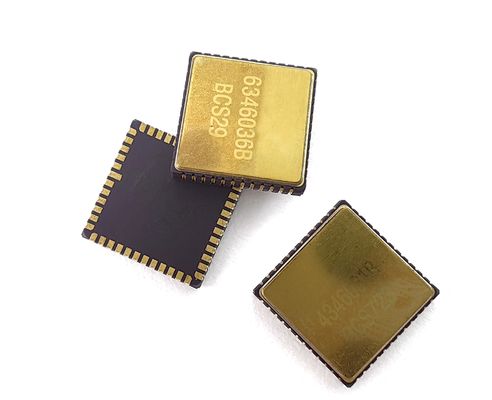

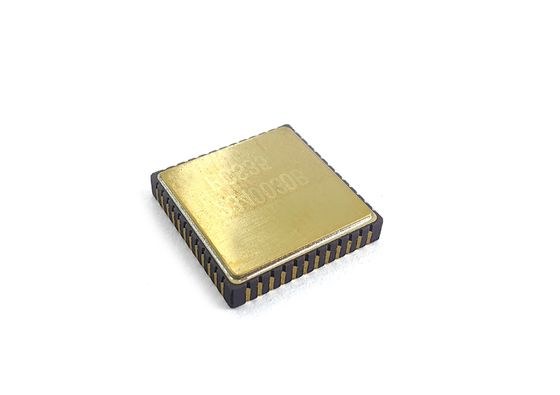

تراشه ژیروسکوپ MEMS با پایداری بالا برای IMU MEMS و سیستم‌های ناوبری اینرسی

تراشه ژیروسکوپ MEMS با پایداری بالا برای IMU MEMS و سیستم‌های ناوبری اینرسی

نام تجاری: Firepower
شماره مدل: MGZ221HC-A4
مقدار تولیدی: 1
قیمت: قابل مذاکره
شرایط پرداخت: T/T، L/C، وسترن یونیون
توانایی عرضه: 100 قطعه در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE
نام محصول:
PCB GYRO
محدوده:
400 درجه بر ثانیه
پهنای باند:
200 هرتز، @3dB (قابل تنظیم)
قطعنامه:
۲۴ بیت
ضریب مقیاس:
16000 lsb/deg/s @25℃
تاخیر (سفارشی):
<1.5 میلی‌ثانیه
جزئیات بسته بندی:
اسفنج + جعبه
قابلیت ارائه:
100 قطعه در ماه
برجسته کردن:

تراشه ژیروسکوپ MEMS برای IMU,ژیروسکوپ با پایداری بالا برای ناوبری,تراشه سیستم ناوبری اینرسی MEMS

,

high stability gyroscope for navigation

,

MEMS inertial navigation system chip

توضیح محصول
تراشه جیروسکوپ MEMS با ثبات بالا برای سیستم های IMU MEMS و سیستم های ناوبری جاودان
تراشه های جیرو MEMS فیبر نوری PCB جیرو برای ناوبری با دقت بالا
خازن های جداکننده برای پین های VCP، VREF، VBUF و VREG باید تا حد ممکن به پین ها نزدیک شوند و مقاومت معادل ردیاب ها باید به حداقل برسد.
  • انتهای دیگر خازن های جداکننده برای VREF، VBUF و VREG به نزدیکترین AVSS_LN متصل می شوند و سپس از طریق یک دانه مغناطیسی به زمین سیگنال می دهند.
  • خازن های جداکننده برای VCC و VIO نیز در نزدیکی پین های مربوطه قرار دارند. هنگامی که VCC در حالت عادی کار می کند، جریان کلی حدود 35 mA خواهد بود،که برای اطمینان از ثبات ولتاژ نیاز به یک ردیابی PCB گسترده دارد..
  • برای مونتاژ راحت دستگاه، سعی کنید از مسیرهای زیر بسته جلوگیری کنید.
  • محل قطعات برای جلوگیری از مناطق تمرکز استرس ضروری است برای جلوگیری از عناصر بزرگ تبعید گرما و مناطق با تماس مکانیکی خارجی، اکستروژن و کشیدن،و همچنین مناطقی که پیچ های موقعیت دهی در طول نصب کلی دچار انحراف می شوند.

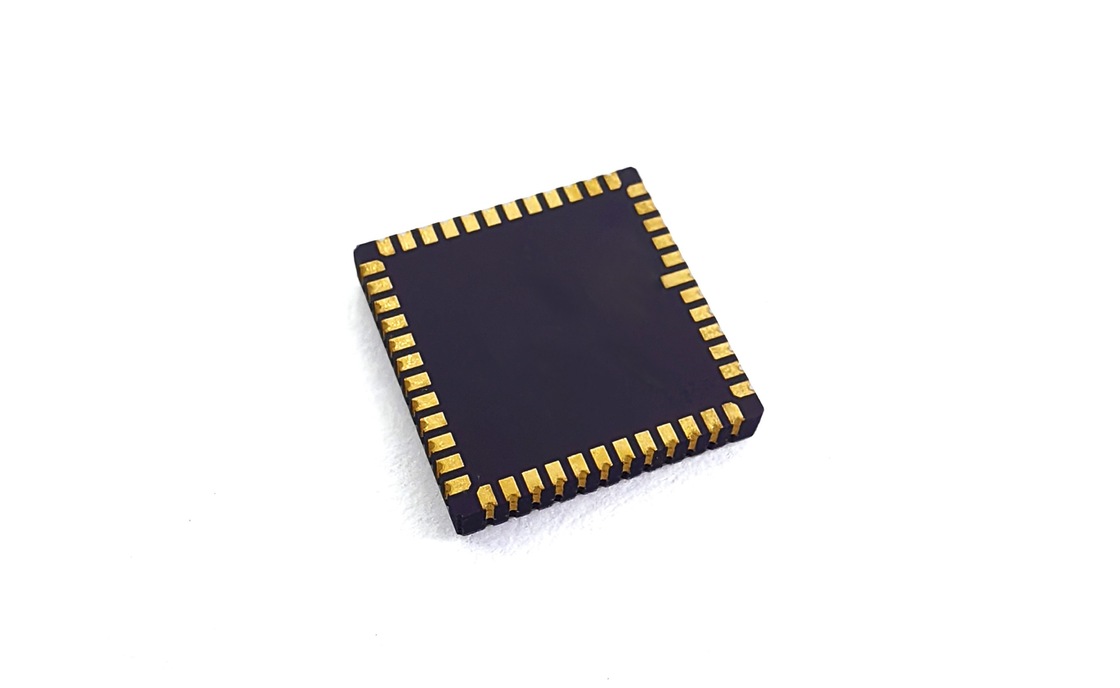

تراشه ژیروسکوپ MEMS با پایداری بالا برای IMU MEMS و سیستم‌های ناوبری اینرسی 0
پارامترهای محصول
عملکرد
MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
محدوده درجات 400 400 400
پهنای باند @3DB سفارشی هرتز 200 200 300
دقت خروجی ((SPI دیجیتال) تکه ها 24 24 24
نرخ خروجی (ODR) (مخصوّص) هرتز 12K 12K 12K
تاخير ((مخصوّص) ms <1.5 <1.5 <1
ثبات تعصب درجه/ساعت ((1o) <0.1 <0.5 <0.1
ثبات تعصب (1σ 10s) درجه/ساعت ((1o) <1 <5 <1
ثبات تعصب (1σ 1s) درجه/ساعت ((1o) <3 <15 <3
خطای تعصب در درجه حرارت (1σ) درجه/ساعت ((1o) <10 <30 10
تغییرات دمای تعصب، کالیبر شده ((1σ) درجه/ساعت ((1o) <1 <10 <1
تکرار تعصب درجه/ساعت ((1o) <0.5 <3 <0.3
فاکتور مقیاس در 25 درجه سانتیگراد lsb/deg/s 16000 16000 20000
تکرار فاکتور مقیاس (1σ) ppm ((1o) <20 ppm <20 ppm <100 ppm
فاکتور مقیاس در مقابل دمای (1σ) ppm ((1o) <100 ppm <100 ppm < 300 ppm
عدم خطی بودن فاکتور مقیاس (1σ) ppm < 150 ppm < 150 ppm < 300 ppm
راه رفتن تصادفی زاویه ای ((ARW) °/√h <0.05 <0.25 <0.05
سر و صدا ((از اوج به اوج) درجات <0.35 <0.4 <0.25
حساسیت GValue °/ساعت/گرم <1 <3 <1
خطای اصلاح ارتعاش ((12gRMS,20-2000) °/hr/g ((rms) <1 <3 <1
زمان روشن شدن (دادهای معتبر) s ۷۵۰ متر
فرکانس رزونانس سنسور hz 10.5k-13.5k
مناسب بودن برای محیط زیست
  • ضربه (قدرت روشن): 500g، 1ms
  • مقاومت ضربه (طاقت خاموش): 10000g، 10ms
  • ارتعاش ((قدرت روشن): 18g rms (20Hz تا 2kHz)
  • دمای کار: -40°C تا +85°C
  • دمای نگهداری: -55°C تا +125°C
  • ولتاژ تغذیه: 5±0.25V
  • مصرف فعلی: 45mAA

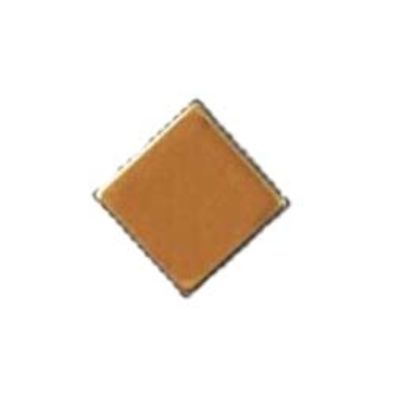

تراشه ژیروسکوپ MEMS با پایداری بالا برای IMU MEMS و سیستم‌های ناوبری اینرسی 1
نصب
جیروسکوپ MEMS با عملکرد بالا یک تجهیزات آزمایش با دقت بالا است.توصیه می شود هنگام نصب دستگاه بر روی صفحه PCB، جنبه های زیر را در نظر بگیرید::
  • برای ارزیابی و بهینه سازی قرار دادن سنسور بر روی PCB، توصیه می شود جنبه های زیر را در نظر بگیرید و در طول مرحله طراحی از ابزارهای اضافی استفاده کنید:
    • در سمت حرارتی
    • برای فشارهای مکانیکی: اندازه گیری خم شدن و/یا شبیه سازی عناصر محدود
    • مقاومت در برابر ضربه: پس از آن که PCB برنامه مورد نظر به روش توصیه شده جوش داده شده است، یک آزمایش سقوط انجام می شود.
  • It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis):
    • به طور کلی توصیه می شود که ضخامت PCB به حداقل برسد (توصیه شده: 1.6 ~ 2.0 میلی متر) ، زیرا استرس ذاتی یک صفحه PCB نازک کوچک است
    • قرار دادن سنسور به طور مستقیم زیر دکمه یا در نزدیکی دکمه به دلیل فشار مکانیکی توصیه نمی شود
    • قرار دادن سنسور در نزدیکی یک نقطه بسیار داغ، مانند یک کنترل کننده یا تراشه گرافیکی توصیه نمی شود، زیرا این می تواند صفحه PCB را گرم کند و باعث افزایش دمای سنسور شود
