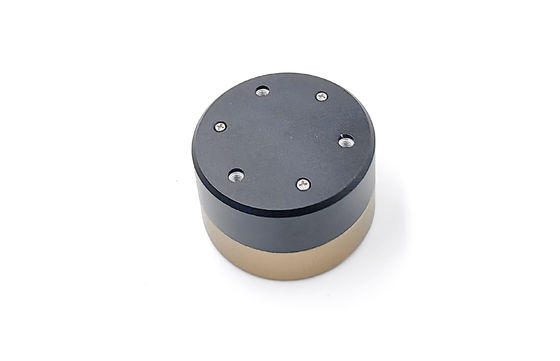

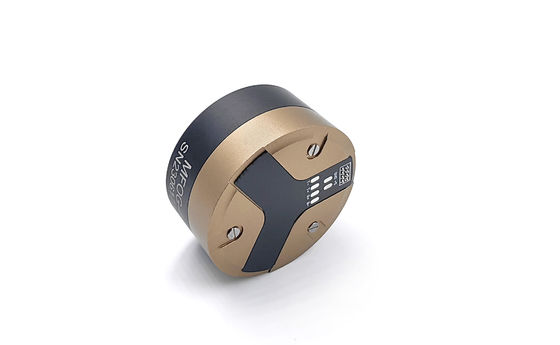

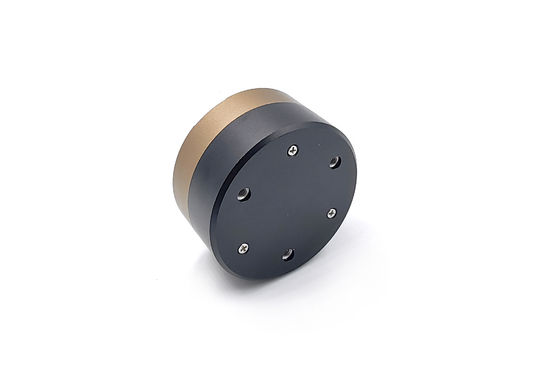

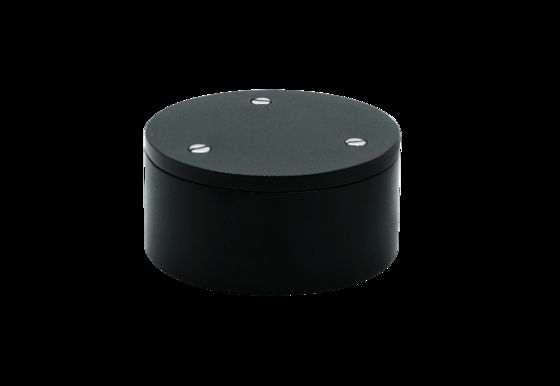

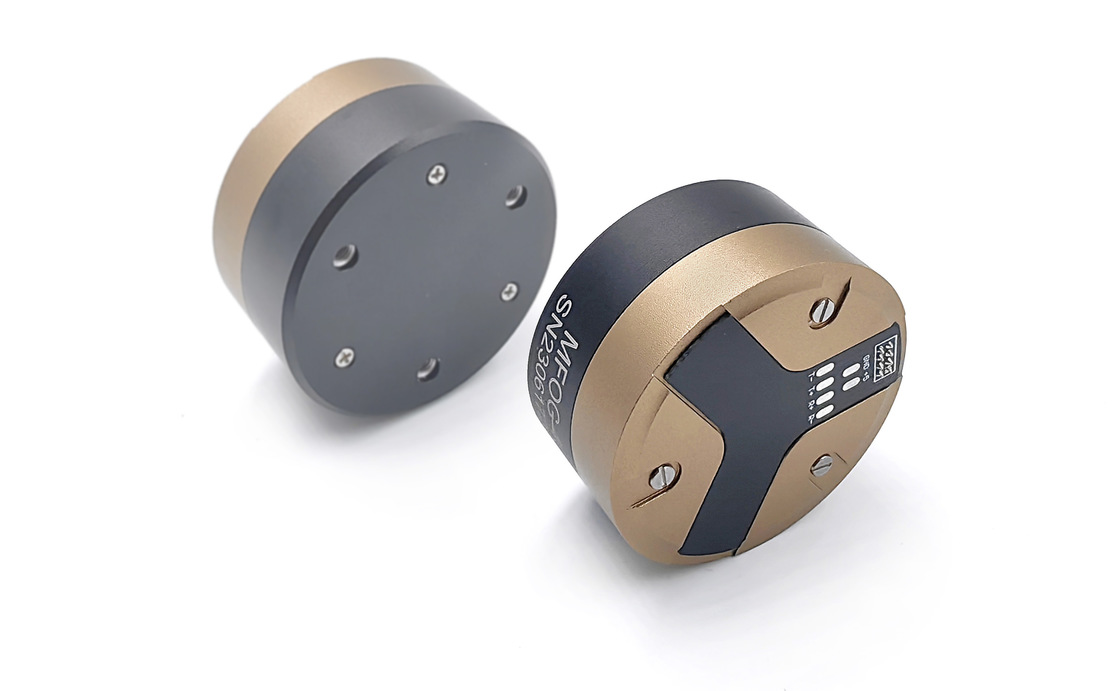

Fizoptika VG1703 Analog Output Fiber Optic Gyroscope for Industrial Automation System

Fizoptika VG1703 Analog Output Fiber Optic Gyroscope for Industrial Automation System

نام تجاری:	Firepower
شماره مدل:	MFOG-1703
مقدار تولیدی:	1
قیمت:	1350$
شرایط پرداخت:	L/C ، D/P ، T/T ، Western Union
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

محدوده:

150 درجه در ثانیه

ثبات تعصب صفر ((10s ، 1σ):

1 درجه/ساعت

پیاده روی تصادفی زاویه ای:

0.02 درجه در ساعت

پهنای باند 3DB:

300 هرتز

تکرارپذیری صفر-تعصب ((1σ):

1 درجه/ساعت

فاکتور مقیاس غیرخطی:

500pppm

φ40x20mm

مصرف برق:

≤1.5w

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500/ماه

برجسته کردن:

ژیروسکوپ فیبر نوری Fizoptika Vg1703,گایروهای فیبر نوری با خروجی آنالوگ,ژایروسکوپ اتوماسیون صنعتی با گارانتی

Analog output fiber optic gyro

Industrial automation gyroscope with warranty

توضیح محصول

فیزوپتیک VG1703 گایروسکوپ فیبر نوری برای سیستم اتوماسیون صنعتی

بر اساس اثر ساگناک، این ژایروسکوپ از دستگاه های فیبر نانو میکرو پیشرفته برای دستیابی به اندازه گیری دقیق استفاده می کند.سرعت زاویه ای را با نظارت بر تفاوت فاز بین پرتو های نور متضاد تشخیص می دهد، پردازش این اطلاعات از طریق الکترونیک پیچیده برای بازخورد دقیق در سیستم های کنترل یا اندازه گیری.

برای قابلیت اطمینان طراحی شده است، جیروسکوپ دارای یک ساختار فشرده و سبک بدون قطعات متحرک است، که ثبات طولانی مدت را تضمین می کند.توانایی شروع سریع و اندازه کوچک آن را برای کنترل حالت مناسب می کند، ناوبری و اندازه گیری حرکت در سراسر سیستم عامل های هوایی، دریایی و زمینی.

جیروسکوپ فیبر نوری میکرو نانویی MFOG-1703 یک سنسور پیشرفته سرعت زاویه ای است که به طور یکپارچه فناوری های نوری، مکانیکی و الکترونیکی را برای کاربردهای اندازه گیری دقیق ادغام می کند.

ویژگی های کلیدی

ساختار ساده بدون قطعات متحرک یا فرسایش
راه اندازی سریع و طراحی فشرده (φ40*20mm)
ساخت سبک برای کاربردهای گوناگون
ایده آل برای سیستم های کنترل حالت و اندازه گیری حامل

اجزای فنی

مجموعه مسیر نوری
صفحه مدار سیگنال شناسایی و کنترل
اسکلت حلقه فیبر و محفظه ساختاری

نیاز به انرژی

پارامتر	مشخصات
ولتاژ	4.85 ولت تا 5.15 ولت
ریپل	20mV
جریان الکتریکی	0.2A

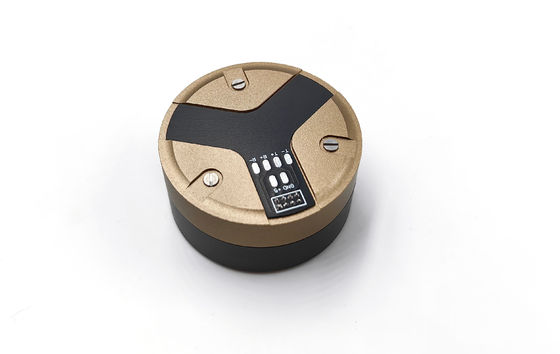

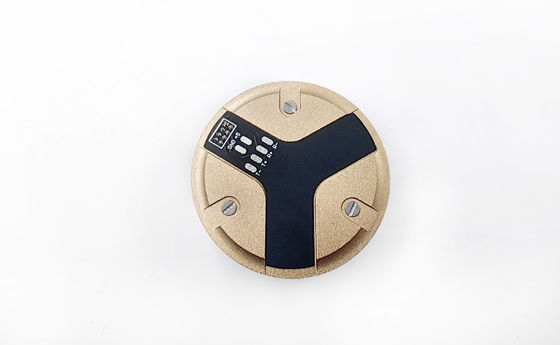

رابط الکتریکی

شماره گره	رنگ	تعریف
1	ماردین	RS422 R-
2	آبی	RS422 R+
3	سبز	RS422 T+
4	زرد	RS422 T-
5	سیاه	GND
6	سیاه	GND
7	قرمز	5 ولت

پارامترهای عملکرد

پارامتر	مشخصات
محدوده (°/s)	±150
فاکتور مقیاس (LSB/°/s)	3600
عدم خطی بودن فاکتور مقیاس (ppm)	≤500
ثبات بی طرفی صفر (10s، 1σ، °/H)	≤1
تکرار پذیری بی طرفی صفر (1σ، °/H)	≤1
حرکت تصادفی زاویه ای (°/H1/2)	≤0.02
ثبات بی طرفی صفر در دمای کامل (°/H)	≤1.5
پهنای باند 3dB (هرتز)	≥300
منبع برق (V)	5±0.15
مصرف برق (W)	≤1.5

نمودار محصولات

نمودار فنی فیزوپتیک VG1703 فیبر نوری گیروسکوپ

Fizoptika VG1703 فیبر نوری گیروسکوپ نقشه ابعاد
