ماژول IMU MEMS ADIS16475 با ژیروسکوپ ±500 درجه بر ثانیه و شتاب‌سنج ±8g

Name: ماژول IMU MEMS ADIS16475 با ژیروسکوپ ±500 درجه بر ثانیه و شتابسنج ±8g
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16475c
Price: 200 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16475c
مقدار تولیدی:	1
قیمت:	200$
شرایط پرداخت:	L/C ، D/P ، T/T
توانایی عرضه:	1 هفته برای نمونه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

محدوده اندازه گیری ژیروسکوپ:

± 500 درجه در ثانیه

فاکتور مقیاس غیرخطی:

100ppm

پیاده روی تصادفی:

0.15 درجه/√ساعت

پهنای باند:

345 هرتز

محدوده Acc:

± 8 گرم

تکرارپذیری فاکتور مقیاس:

500ppm

سرعت بروزرسانی:

2.0ksps

جریان عرضه:

20 میلی متر

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

1 هفته برای نمونه

برجسته کردن:

ماژول IMU ADIS16475 MEMS,سنسور IMU ژیروسکوپ ±500 درجه بر ثانیه,ماژول MEMS شتاب‌سنج ±8g

±500°/s gyro IMU sensor

±8g accelerometer MEMS module

توضیح محصول

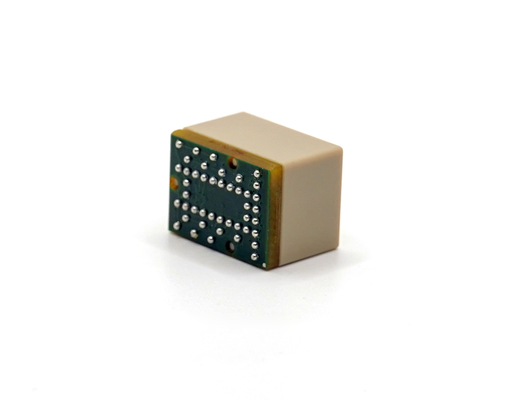

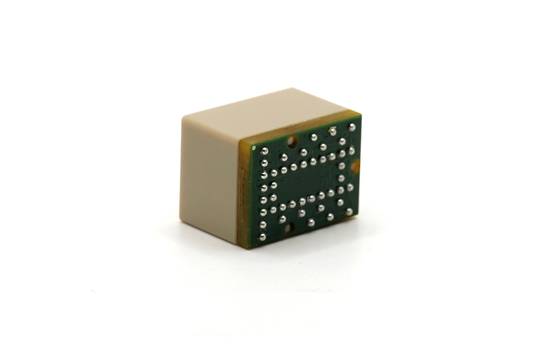

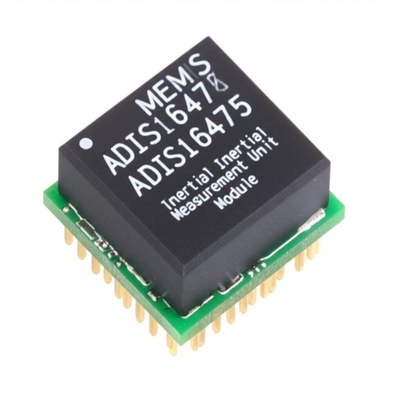

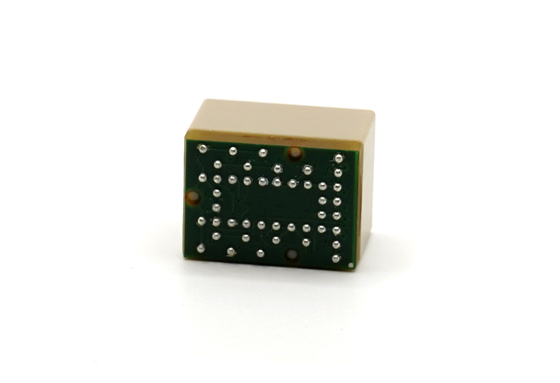

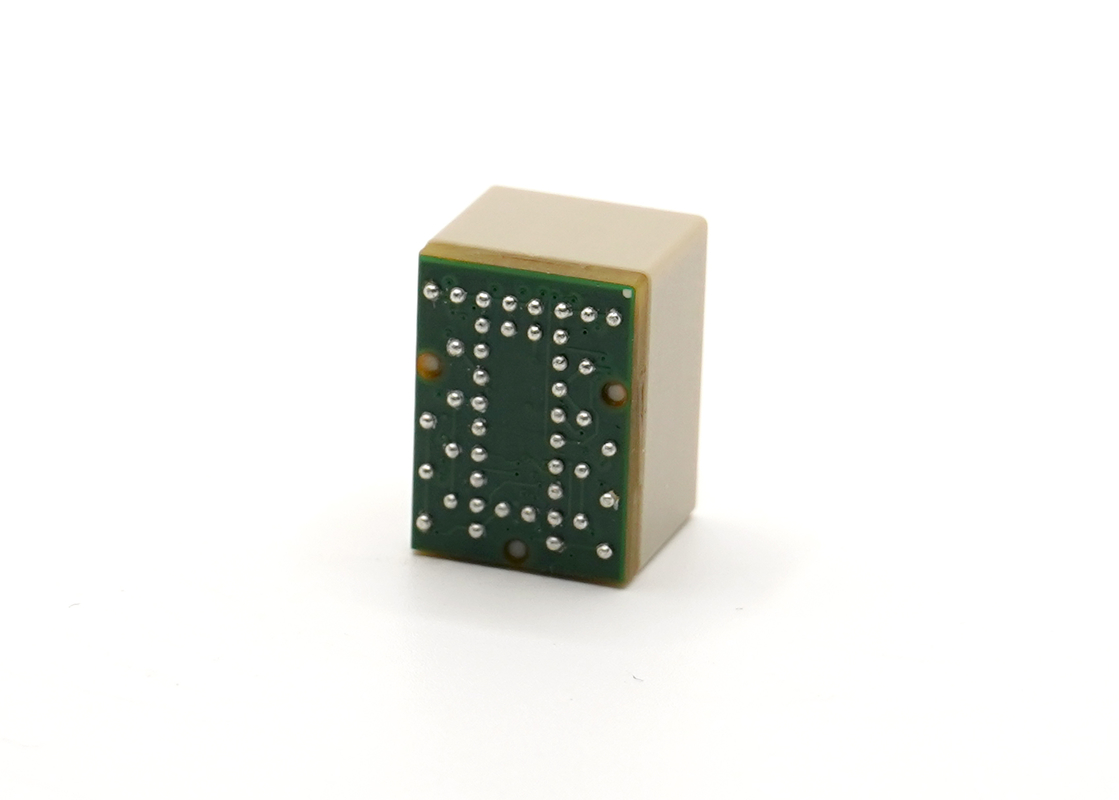

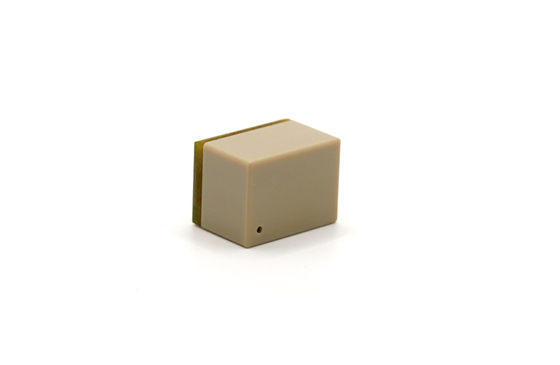

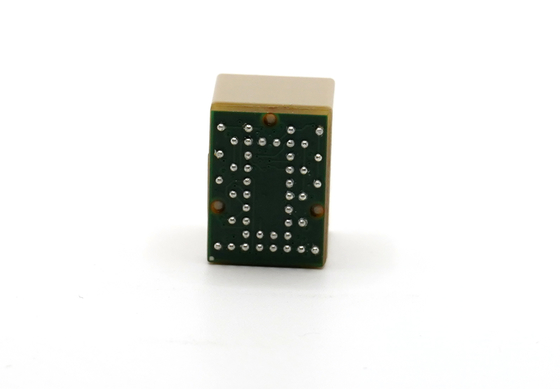

ماژول واحد اندازه‌گیری اینرسیایی MEMS مینیاتوری ADIS16475

ADIS16475C یک ماژول حسگر حرکتی MEMS با دقت بالا و مینیاتوری است که شامل یک ژیروسکوپ سه محوره و یک شتاب‌سنج سه محوره است. هر حسگر اینرسی با مدارهای شرطی‌سازی سیگنال ترکیب شده است تا یک رابط ساده برای جمع‌آوری داده‌ها و کنترل پیکربندی با استفاده از یک رابط SPI و ساختار رجیستر فراهم کند. این ماژول در یک پکیج BGA 100-ball موجود است که تقریباً 15 میلی‌متر × 11 میلی‌متر × 11 میلی‌متر اندازه دارد.

ویژگی های کلیدی

فناوری حسگر حرکتی MEMS با دقت بالا
ژیروسکوپ سه محوره و شتاب‌سنج سه محوره
رابط SPI ساده برای جمع‌آوری داده‌ها
بسته BGA 100-ball فشرده (15 میلی‌متر × 11 میلی‌متر × 11 میلی‌متر)
مدار شرطی‌سازی سیگنال یکپارچه

مشخصات فنی

پارامتر	شرایط تست	حداکثر	معمولی	حداقل	واحد
ژیروسکوپ
محدوده اندازه‌گیری			±500		°/ثانیه
ضریب مقیاس	X_GYRO_OUT و X_GYRO_LOW (32-bit)		2,621,440		LSB/°/ثانیه
غیرخطی بودن ضریب مقیاس	بهترین برازش خط مستقیم، نرخ زاویه‌ای ورودی 500dps		100		ppm
ناپایداری بایاس صفر	آلن، 1 σ		2.5	3.0	°/ساعت
راه رفتن تصادفی	1 σ		0.15	0.20	°/√h
پهنای باند	-3dB		345		Hz
شتاب‌سنج
محدوده اندازه‌گیری			±8		g
ضریب مقیاس	X_ACCL_OUT و X_ACCL_LOW (32-bit)		2,621,44000		LSB /g
ناپایداری بایاس صفر	آلن، 1 σ		25	50	ug
پهنای باند	-3dB		393		Hz
مشخصات عمومی
زمان شروع			1000		ms
سرعت به‌روزرسانی			2.0		kSPS
محدوده ولتاژ عملیاتی	VDD	3.0		3.6	V
جریان تغذیه	VDD = 3.3 V	17		20	mA

نقشه های شماتیک
