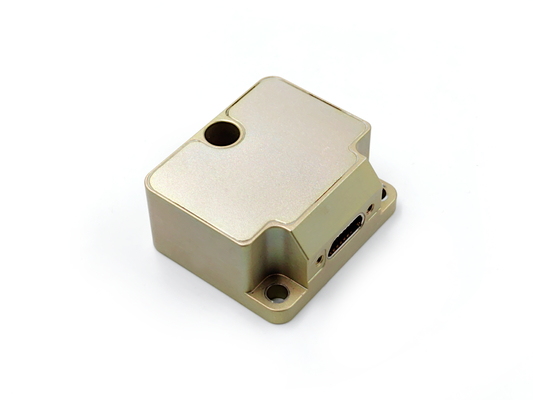

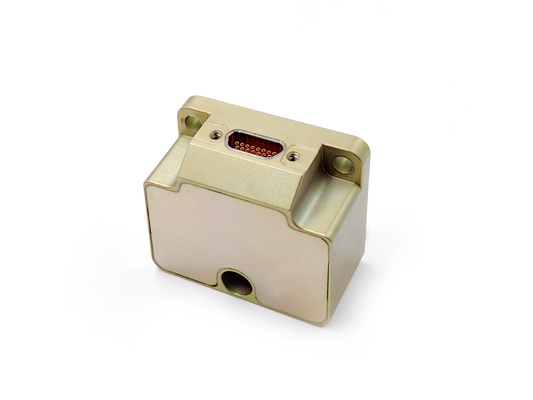

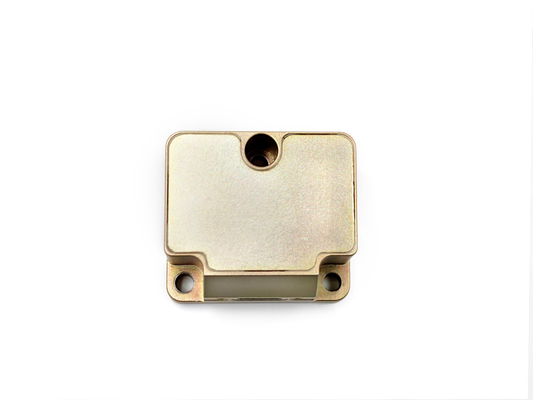

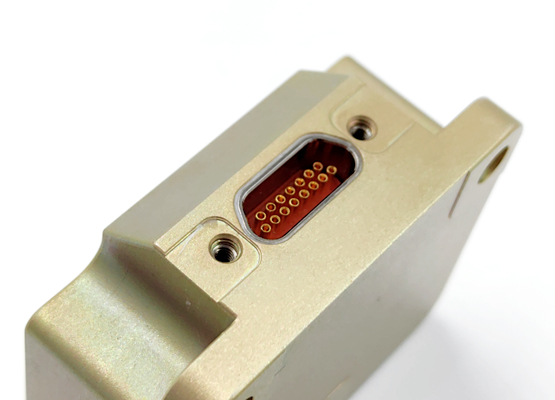

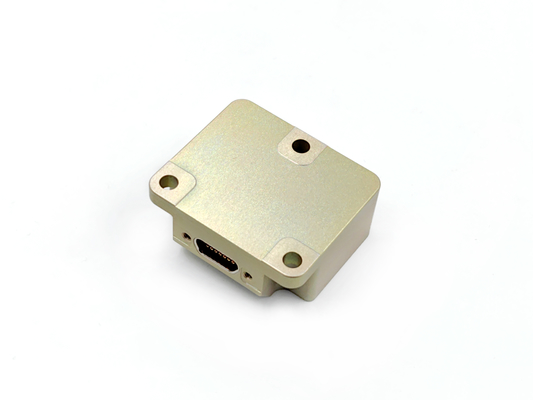

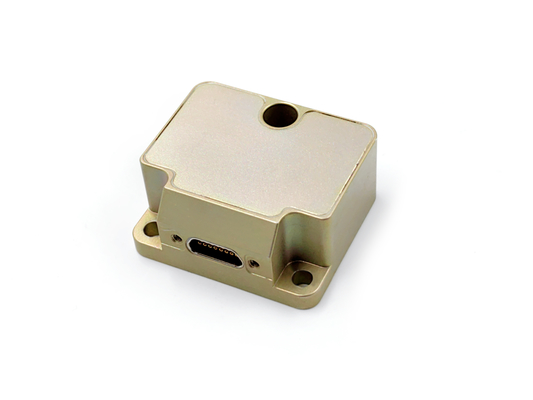

واحد اندازه گیری بی وقفه Stim300 MEMS با رابط سریالی RS-422 برای ناوبری دقیق

نام تجاری:	FIREPOWER
شماره مدل:	IMU6-1a
مقدار تولیدی:	1
قیمت:	2500$
شرایط پرداخت:	T/T ، L/C ، Western Union
توانایی عرضه:	1 هفته برای نمونه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

دامنه Gyro (قابل تنظیم):

400 درجه در ثانیه

ثبات تعصب در اجرا (@ Allan Variance):

0.1°/ساعت

ثبات تعصب @10s (10s صاف ، 1σ ، دمای اتاق):

1 درجه در ساعت

پیاده روی تصادفی زاویه ای:

0.1 درجه در √ساعت

پهنای باند 3 دسی بل:

200 هرتز

دامنه ACC (قابل تنظیم):

± 30 گرم

ثبات تعصب در اجرا (واریانس آلن @ 25 ℃):

0.05 میلی گرم

ثبات تعصب @10s:

0.۲ میلی گرم

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

1 هفته برای نمونه

برجسته کردن:

Stim300 MEMS IMU با ±400°/s gyro,MEMS IMU با ثبات انحراف 0.1°/h,جیرو اکسلرومتر IMU با دقت بالا

MEMS IMU with 0.1°/h bias stability

IMU accelerometer gyro with high precision

توضیح محصول

واحد اندازه گیری اینرسی STIM300 MEMS با رابط سریال RS-422

واحد اندازه گیری اینرسی MEMS یک ژیروسکوپ سه محور ، شتاب سنج سه محور ، سنسور زاویه شیب سه محور ، سنسور دما ، صفحه پردازش سیگنال و نرم افزار لازم را ادغام می کند. این دقیقاً سرعت زاویه ای سه محور ، شتاب سه محوره و زاویه تمایل سه محوره یک حامل را اندازه گیری می کند ، داده های جبران شده (از جمله دما ، سوء استفاده از نصب و جبران خسارت غیرخطی) را از طریق درگاه سریال RS-422 اندازه گیری می کند.

اجزای کلیدی

ژیروسکوپ سه محوره
شتاب سنج سه محور
سنسور زاویه شیب سه محوره
سنسور دما
صفحه پردازش سیگنال
بسته نرم افزاری یکپارچه

مشخصات ژیروسکوپ

پارامتر	واحد	IMU6-1	IMU6-1a	IMU6-1B	IMU6-1c
دامنه اندازه گیری (قابل تنظیم)	°/s	400 ±	400 ±	400 ±	± 2000
ثبات تعصب در اجرا (@ Allan Variance)	°/H	0.3	0.1	0.05	1
ثبات تعصب @10s (10s صاف ، 1σ ، دمای اتاق)	°/H	3	1	0.5	6
ثبات تعصب در دمای کامل	°/H	10	3	2	18
پیاده روی تصادفی زاویه ای	°/√h	0.15	0.1	0.02	0.3
قابلیت تکرار تعصب (1σ)	°/H	1	0.5	0.3	2
حساسیت شتاب تعصب	°/h/g	1	1	1	2
فاکتور مقیاس غیر خطی (1σ)	PPM	150	150	150	300
قابلیت تکرار فاکتور مقیاس (1σ)	PPM	20	20	20	100
ناسازگاری	درجه	0.05 ±	0.05 ±	0.05 ±	0.05 ±
پهنای باند 3 دسی بل	هرتز	250	200	150	250

شاخص های فنی شتاب سنج

پارامتر	واحد	IMU6-1Y-1	IMU6-1Y-2	IMU6-1Y-3	IMU6-1Y-4
دامنه اندازه گیری (قابل تنظیم)	جف	10 ±	± 30	50 ±	80 ±
ثبات تعصب در اجرا (واریانس آلن @ 25 ℃)	مگس	0.02	0.05	0.1	0.2
ثبات تعصب @10s	مگس	0.05	0.2	0.5	1
ثبات تعصب در دمای کامل	مگس	1	3	5	15
پیاده روی تصادفی زاویه ای	m/s/√h	0.001	0.002	0.005	0.01
قابلیت تکرار تعصب (1σ)	مگس	0.1	0.5	1	2
قابلیت تکرار فاکتور مقیاس (1σ)	PPM	200	200	200	200
فاکتور مقیاس غیر خطی (1σ)	PPM	50	100	200	300
ناسازگاری	درجه	0.05 ±	0.05 ±	0.05 ±	0.05 ±
پهنای باند 3 دسی بل	هرتز	100	100	100	100

مشخصات زاویه شیب (اختیاری)

پارامتر	واحد	IMU6-1Y-X
دامنه اندازه گیری (قابل تنظیم)	جف	± 1.7
پایداری تعصب (1S هموار سازی)	مگس	0.5
پیاده روی تصادفی	m/s/√h	0.08
فاکتور مقیاس غیر خطی	PPM	100

خصوصیات الکتریکی

پارامتر	واحد	IMU6-1Y-X
ولتاژ	حرفهای	5
مصرف برق	حرف	2
موج دار	MV	100

سازگاری محیطی

پارامتر	واحد	IMU6-1Y-X
دمای عملیاتی	℃	-45 ~ 85
دمای ذخیره سازی	℃	-55 ~ 105
ارتعاش	-	10 ~ 2000Hz ، 6.06G
تأثیر	-	1000 گرم ، 0.1ms

طرح کلی

طراحی فنی واحد اندازه گیری اینرسی STIM300 MEMS
