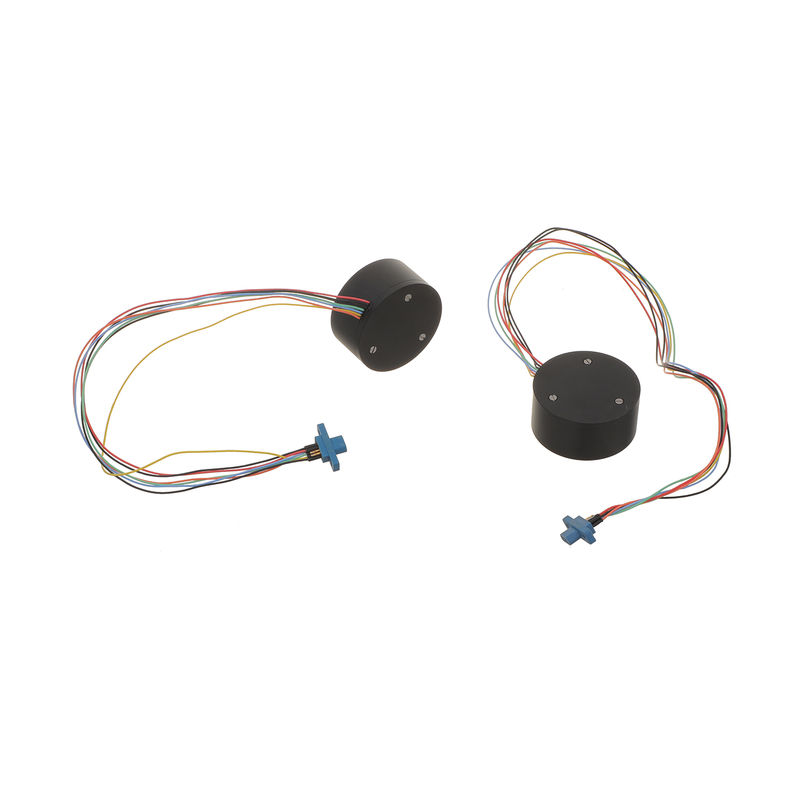

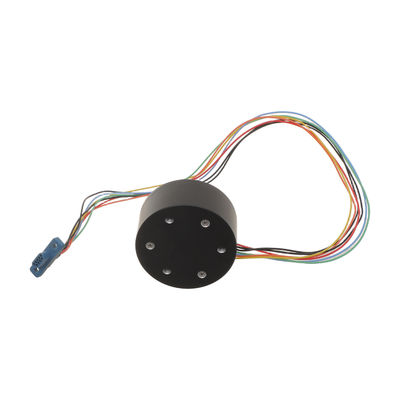

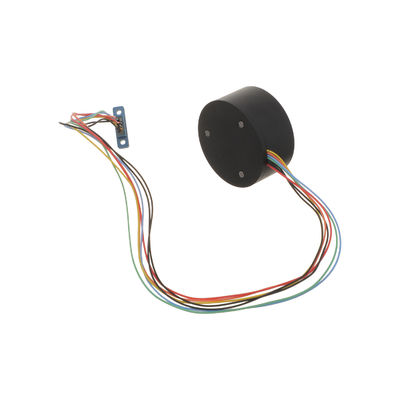

ژیروسکوپ فیبر نوری VG1703 ±300 درجه در ثانیه محدوده ≤1 درجه در ساعت پایداری

ژیروسکوپ فیبر نوری VG1703 ±300 درجه در ثانیه محدوده ≤1 درجه در ساعت پایداری

نام تجاری:	Firepower
شماره مدل:	MFOG-1703
مقدار تولیدی:	1
قیمت:	1350$
شرایط پرداخت:	L/C ، D/P ، T/T ، Western Union
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

محدوده:

150 درجه در ثانیه

ثبات تعصب صفر ((10s ، 1σ):

1 درجه/ساعت

پیاده روی تصادفی زاویه ای:

0.02 درجه در ساعت

پهنای باند 3DB:

300 هرتز

تکرارپذیری صفر-تعصب ((1σ):

1 درجه/ساعت

فاکتور مقیاس غیرخطی:

500pppm

φ40x20mm

مصرف برق:

≤1.5w

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500/ماه

برجسته کردن:

ژیروسکوپ فیبر نوری با محدوده 300 درجه بر ثانیه,ثبات ژایرو فیبر نوری 0.5°/ساعت,ژیروسکوپ فیبر نوری با پایداری بالا

fiber optic gyro 0.5°/h stability

high stability fiber optic gyroscope

توضیح محصول

VG1703 جیروسکوپ فیبر نوری

خلاصه ی محصول

جیروسکوپ فیبر نوری میکرو نانویی MFOG-1703 یک سنسور پیشرفته سرعت زاویه ای است که فناوری های نوری، مکانیکی و الکترونیکی را ادغام می کند.استفاده از اثر ساگناک با دستگاه های فیبر میکرو نانو، اندازه گیری با دقت بالا را با تشخیص تفاوت های فازی بین پرتوهای نور ضد پخش ارائه می دهد،با استفاده از الکترونیک پیشرفته برای کنترل دقیق و برنامه های اندازه گیری پردازش شده است.

ویژگی های کلیدی

ساختار ساده بدون قطعات متحرک یا فرسایش
قابلیت راه اندازی سریع با ابعاد فشرده (φ40×20mm)
ساخت سبک برای یکپارچه سازی پلت فرم های متنوع
ایده آل برای سیستم های کنترل حالت و اندازه گیری حامل

اجزای فنی

مجموعه مسیر نوری
صفحه مدار سیگنال شناسایی و کنترل
اسکلت حلقه فیبر و محفظه ساختاری

نیاز به انرژی

پارامتر	مشخصات
ولتاژ	4.85 ولت تا 5.15 ولت
ریپل	20mV
جریان الکتریکی	0.2A

رابط الکتریکی

شماره گره	رنگ	تعریف
1	ماردین	RS422 R-
2	آبی	RS422 R+
3	سبز	RS422 T+
4	زرد	RS422 T-
5	سیاه	GND
6	سیاه	GND
7	قرمز	5 ولت

پارامترهای عملکرد

پارامتر	مشخصات
محدوده (°/s)	±150
فاکتور مقیاس (LSB/°/s)	3600
عدم خطی بودن فاکتور مقیاس (ppm)	≤500
ثبات بی طرفی صفر (10s، 1σ، °/H)	≤1
تکرار پذیری بی طرفی صفر (1σ، °/H)	≤1
حرکت تصادفی زاویه ای (°/H1/2)	≤0.02
ثبات بی طرفی صفر در دمای کامل (°/H)	≤1.5
پهنای باند 3dB (هرتز)	≥300
منبع برق (V)	5±0.15
مصرف برق (W)	≤1.5

نمودار محصولات

VG1703 نمودار فنی جیروسکوپ فیبر نوری

VG1703 نقشه ابعاد گایروسکوپ فیبر نوری
