سنسور واحد اندازه گیری بی وقفه لرزش شدید برای دفاع هوافضا RS-422 خروجی

سنسور واحد اندازه گیری بی وقفه لرزش شدید برای دفاع هوافضا RS-422 خروجی

نام تجاری:	Firepower
شماره مدل:	IMU6-1
مقدار تولیدی:	1
قیمت:	2000$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

Gyro Measuring range:

±400°/s

Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Repeatability (1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Misalignment:

±0.05°

Power consumption:

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500 در ماه

برجسته کردن:

واحد اندازه گیری بی وقفه دفاع هوافضا,واحد اندازه گیری بی وقفه شوک قوی,RS-422 واحد اندازه گیری بی وقفه

Strong Shock Inertial Measurement Unit

RS-422 Inertial Measurement Unit

توضیح محصول

سنسور واحد اندازه گیری بی وقفه لرزش شدید برای دفاع هوافضا RS-422 خروجی

مشخصات کلیدی

ویژگی	ارزش
محدوده اندازه گیری ژایرو	±400°/s
ثبات تعصب	0.3°/ساعت
راه رفتن تصادفی زاویه ای	0.15o/√h
تکرار تعصب (1σ)	1°/ساعت
تکرار پذیری فاکتور مقیاس (1σ)	150 ppm
پهنای باند 3 دی بی	250 هرتز
ثبات انحراف شتاب سنج	0.02 میلی گرم
وزن	۵۵ گرم
اشتباه تراز شدن	±0.05°
مصرف برق	2W

خلاصه ی محصول

واحد اندازه گیری بی وقفه IMU6 MEMS یک سیستم سنجش بسیار یکپارچه است که ترکیبی از:

ژایروسکوپ سه محوری
شتاب سنج سه محوری
اندازه گیری زاویه شیب سه محور
سنسور دما
صفحه پردازش سیگنال
محفظه های مکانیکی
نرم افزار همراه

این سیستم قوی سرعت زاویه ای سه محور، شتاب خطی و زاویه شیب را اندازه گیری می کند در حالی که جبران خطای جامع را شامل می شود:

جبران دمای
تصحیح عدم تراز نصب
تعویض غیرخطی

داده های جبران شده از طریق رابط سریال استاندارد RS-422 با استفاده از پروتکل های ارتباطی از پیش تعریف شده تولید می شوند، که آن را برای کامپکت،سنجش قطبی دقیق در برنامه های هوافضا و دفاعی.

مشخصات فنی

عملکرد جیروسکوپ

پارامتر	واحد	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
محدوده اندازه گیری (تخصیص پذیر)	°/s	±400	±400	±400	±2000
ثبات تعصب در زمان اجرا ((@ انحراف آلن)	°/ساعت	0.3	0.1	0.05	1
ثبات تعصب @10s (10s صاف، 1σ، دمای اتاق)	°/ساعت	3	1	0.5	6
ثبات بی طرفی در دمای کامل	°/ساعت	10	3	2	18
راه رفتن تصادفی زاویه ای	°/√h	0.15	0.1	0.02	0.3
تکرار تعصب (1σ)	°/ساعت	1	0.5	0.3	2
حساسیت شتاب تعصب	°/h/g	1	1	1	2
فاکتور مقیاس غیر خطی ((1σ)	ppm	150	150	150	300
تکرار پذیری فاکتور مقیاس (1σ)	ppm	20	20	20	100
اشتباه تراز شدن	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دی بی	هرتز	250	200	150	250

عملکرد شتاب سنج

پارامتر	واحد	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
محدوده اندازه گیری (تخصیص پذیر)	g	±10	±30	±50	±80
ثبات تعصب در زمان اجرا (تغییر آلن @ 25 °C)	مگ	0.02	0.05	0.1	0.2
ثبات تعصب @10s	مگ	0.05	0.2	0.5	1
ثبات بی طرفی در دمای کامل	مگ	1	3	5	15
راه رفتن تصادفی زاویه ای	m/s/√h	0.001	0.002	0.005	0.01
تکرار تعصب ((1σ)	مگ	0.1	0.5	1	2
تکرار پذیری فاکتور مقیاس (1σ)	ppm	200	200	200	200
فاکتور مقیاس غیر خطی ((1σ)	ppm	50	100	200	300
اشتباه تراز شدن	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دی بی	هرتز	100	100	100	100

مشخصات اختیاری زاویه خم

پارامتر	واحد	IMU6-1y-x
محدوده اندازه گیری (تخصیص پذیر)	g	± 17
ثبات تعصب (یک ثانیه صاف شدن)	مگ	0.5
راه رفتن تصادفي	m/s/√h	0.08
عدم خطی بودن فاکتور مقیاس	ppm	100

ویژگی های الکتریکی

پارامتر	واحد	IMU6-1y-x
ولتاژ	V	5
مصرف برق	W	2
ریپل	mV	100

مشخصات محیط زیست

پارامتر	واحد	IMU6-1y-x
دمای کار	°C	-45 تا 85
دمای ذخیره سازی	°C	-55~105
ارتعاش	...	10~2000 هرتز6.06 گرم
تاثیر	...	1000 گرم0.1ms
وزن	g	55±5

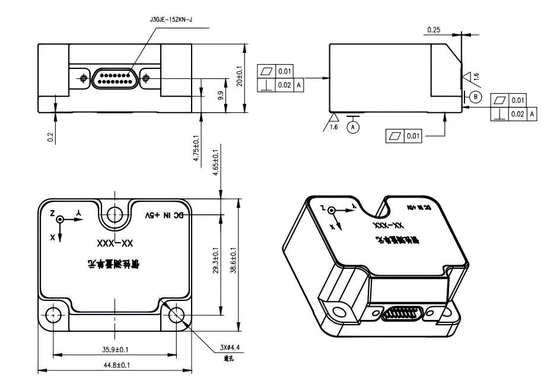

ساختار کلی
