واحد اندازه‌گیری اینرسیایی درجه تاکتیکی بدون کمک GPS جایگزین Stim300

واحد اندازه‌گیری اینرسیایی درجه تاکتیکی بدون کمک GPS جایگزین Stim300

نام تجاری:	Firepower
شماره مدل:	IMU6-1
مقدار تولیدی:	1
قیمت:	2000$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری ژیروسکوپ:

±400 درجه در ثانیه

پایداری تعصب در اجرا:

0.3 درجه در ساعت

راه رفتن تصادفی زاویه ای:

0.15º/√h

قابلیت تکرار تعصب (1σ):

1 درجه در ساعت

فاکتور مقیاس غیر خطی (1σ):

150 دور در دقیقه

پهنای باند 3 دسی بل:

250 هرتز

پایداری بایاس شتاب سنج:

0.02 میلی گرم

وزن:

55 گرم

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500 در ماه

برجسته کردن:

واحد اندازه‌گیری اینرسیایی Stim300,واحد اندازه گیری بی وقفه درجه تاکتیکی,واحد اندازه‌گیری اینرسیایی جایگزین Stim300

Tactical Grade Inertial Measurement Unit

Stim300 Replacement Inertial Measurement Unit

توضیح محصول

واحد اندازه گیری بی وقفه درجه تاکتیکی بدون کمک GPS Stim300 جایگزین

مشخصات کلیدی

ویژگی	ارزش
محدوده اندازه گیری ژایرو	±400°/s
ثبات تعصب در زمان اجرا	0.3°/ساعت
راه رفتن تصادفی زاویه ای	0.15o/√h
تکرار تعصب (1σ)	1°/ساعت
فاکتور مقیاس غیر خطی ((1σ)	150 ppm
پهنای باند 3 دی بی	250 هرتز
ثبات انحراف شتاب سنج	0.02 میلی گرم
وزن	۵۵ گرم

خلاصه ی محصول

واحد اندازه گیری بی وقفه IMU6 MEMS شامل یک ژایروسکوپ سه محوری، شتاب سنج سه محوری، سنسور زاویه ميل سه محوری، سنسور دما، صفحه پردازش سیگنال،و نرم افزار پشتیبانیاین سیستم جامع اندازه گیری سه محور سرعت زاویه ای، شتاب و زاویه شیب یک حامل، خروجی داده های جبران شده (از جمله دمای، عدم تراز نصب،و جبران غیرخطی) از طریق پورت سریالی RS-422 با استفاده از پروتکل های ارتباطی استاندارد.

عملکرد جیروسکوپ

پارامتر	واحد	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
محدوده اندازه گیری (تخصیص پذیر)	°/s	±400	±400	±400	±2000
ثبات تعصب در زمان اجرا	°/ساعت	0.3	0.1	0.05	1
ثبات تعصب @10s	°/ساعت	3	1	0.5	6
ثبات بی طرفی در دمای کامل	°/ساعت	10	3	2	18
راه رفتن تصادفی زاویه ای	°√h	0.15	0.1	0.02	0.3
تکرار تعصب (1σ)	°/ساعت	1	0.5	0.3	2
حساسیت شتاب تعصب	°/h/g	1	1	1	2
فاکتور مقیاس غیر خطی ((1σ)	ppm	150	150	150	300
تکرار پذیری فاکتور مقیاس (1σ)	ppm	20	20	20	100
اشتباه تراز	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دی بی	هرتز	250	200	150	250

عملکرد شتاب سنج

پارامتر	واحد	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
محدوده اندازه گیری (تخصیص پذیر)	g	±10	±30	±50	±80
ثبات تعصب در زمان اجرا	مگ	0.02	0.05	0.1	0.2
ثبات تعصب @10s	مگ	0.05	0.2	0.5	1
ثبات بی طرفی در دمای کامل	مگ	1	3	5	15
راه رفتن تصادفی زاویه ای	m/s/√h	0.001	0.002	0.005	0.01
تکرار تعصب ((1σ)	مگ	0.1	0.5	1	2
تکرار پذیری فاکتور مقیاس (1σ)	ppm	200	200	200	200
فاکتور مقیاس غیر خطی ((1σ)	ppm	50	100	200	300
اشتباه تراز	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دی بی	هرتز	100	100	100	100

مشخصات اختیاری زاویه خم

پارامتر	واحد	IMU6-1y-x
محدوده اندازه گیری (تخصیص پذیر)	g	± 17
ثبات تعصب (یک ثانیه صاف شدن)	مگ	0.5
راه رفتن تصادفي	m/s/√h	0.08
عدم خطی بودن فاکتور مقیاس	ppm	100

ویژگی های الکتریکی

پارامتر	واحد	IMU6-1y-x
ولتاژ	V	5
مصرف برق	W	2
ریپل	mV	100

مشخصات محیط زیست

پارامتر	واحد	IMU6-1y-x
دمای کار	°C	-45 تا 85
دمای ذخیره سازی	°C	-55~105
ارتعاش	...	10~2000 هرتز6.06 گرم
تاثیر	...	1000 گرم0.1ms
وزن	g	55±5

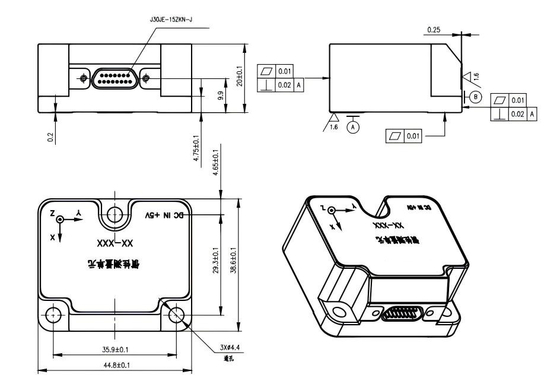

ساختار محصول
