ADIS16488 IMU10DOF واحد اندازه گیری بی وقفه MEMS با سنسور های 3 محوری Gyro، Accel، Mag & Pressure

Name: ADIS16488 IMU10DOF واحد اندازه گیری بی وقفه MEMS با سنسور های 3 محوری Gyro، Accel، Mag & Pressure
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	16488HA
مقدار تولیدی:	1
قیمت:	2000$
شرایط پرداخت:	L/C,D/A,D/P,T/T,Western Union
توانایی عرضه:	500/month

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

برجسته کردن:

ADIS16488 IMU,Mag & فشار حسگر IMU

Mag & Pressure Sensor IMU

توضیح محصول

ADIS16488 IMU 10DOF واحد اندازه گیری بی وقفه MEMS با سنجه های 3 محوری Gyro، Accel، Mag & Pressure

توضیحات محصول

واحد اندازه گیری بی وقفه 16488HA (IMU) یک راه حل سنجش بی وقفه پیشرفته را نشان می دهد که یک ژایروسکوپ سه محور و شتاب سنج سه محور را به یک سیستم یکپارچه و با عملکرد بالا ادغام می کند.طراحی شده برای اندازه گیری دقیق سرعت زاویه ای سه بعدی حامل، شتاب خطی و پارامترهای پدید آمده از پویایی، این IMU از الگوریتم های پیشرفته کاهش خطا برای ارائه دقت مهم ماموریت در سناریوهای عملیاتی سخت استفاده می کند.

نکات مهم فنی عبارتند از:

معماری حسگر هولیستیک: ضبط همزمان سرعت زاویه ای سه بعدی (از طریق ژایروسکوپ های MEMS) و شتاب (از طریق شتاب سنج های MEMS) ، که ستون فقرات سیستم های ردیابی حرکت را برای هر دو محیط ثابت و پویا تشکیل می دهد.
کالیبراسیون خطای چند وجهی:یک مجموعه از تعویض های هوشمند را اجرا می کند، از جمله اصلاح حرکت دمای، کالیبراسیون عدم تراز نصب، اصلاح غیرخطی،و کاهش خطای محور متقابل برای از بین بردن خطاهای سیستماتیک در منبع.
رابط دیجیتال استاندارد: جریان داده های کاملاً جبران شده را از طریق یک پروتکل استاندارد SPI انتقال می دهد،امکان یکپارچه سازی با کنترل کننده های میزبان در حالی که پاسخ در زمان واقعی (<50ms) و تبادل داده با تاخیر پایین را تضمین می کند.

Designed for applications requiring uncompromised motion accuracy—ranging from autonomous navigation systems to high-precision industrial robotics—the 16488HA balances hardware miniaturization with robust performanceمحدوده دمای عملیاتی آن -40 °C تا +85 °C، همراه با حفاظت از محیط زیست IP67، آن را برای استفاده در محیط های خشن مناسب می کند، در حالی که درجه حرارت 0 °C در محیط سخت است.ثبات انحراف 5°/h تضمین می کند که خطاهای تجمعی حتی در طول چرخه های عملیاتی طولانی قابل توجهی باقی می مانند.

پارامترهای فنی

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
Gیروسکوپ	محدوده اندازه گیری پویا			±450		o/s
	عدم ثبات بی طرفی صفر	آلان، بهتر از		0.3		o/h
	ثبات بی طرفی صفر	10s صاف، RMS، بهتر از		3		o/h
	بی طرفی صفر در کل محدوده دمای	-40 °C ~ 85 °C، 10 s صاف، rms		20		o/h
	راه رفتن تصادفي	1σ		0.15		o/√h
	تکرار بی طرفی صفر	1σ		5		o/h
	تکرار فاکتور مقیاس	1σ		100		ppm
	عدم خطی بودن فاکتور مقیاس	1σ		100		ppm
	پهنای باند (-3dB)			250		هرتز
	اتصال متقاطع			0.1		%
	قطعنامه			2		o/h
	حساسیت شتاب			2		°/h/g
سرعت سنج	محدوده اندازه گیری پویا			±20		g
	ثبات بی طرفی صفر	انحراف آلن		0.07		مگ

	بی طرفی صفر در کل محدوده دمای	-40 °C ~ 85 °C، 10 s صاف، rms		3		مگ
	ثبات بی طرفی صفر	10s صاف، RMS، بهتر از		0.25		مگ
	راه رفتن تصادفي	1σ		0.029		m/s/√h
	تکرار بی طرفی صفر	1σ		0.5		مگ
	تکرار فاکتور مقیاس	1σ		500		ppm
	عدم خطی بودن فاکتور مقیاس	FS=20g		500		ppm
	پهنای باند (-3dB)			250		هرتز
	اتصال متقاطع			0.1		%
ارتباطات رابط	SPI یک طرفه	فرکانس ساعت رو وارد کن		8	15	مگاهرتز
ویژگی های الکتریکی	ولتاژ	جریان ثابت		3.3		V
	مصرف برق			1.5	1.5	W
	ریپل	P-P		48±2	100	mV
محیط استفاده	دمای کار		-۴۵		85	°C
محیط استفاده	دمای ذخیره سازی		-55		85	°C

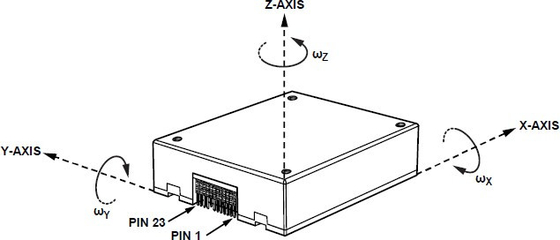

ساختار کلی

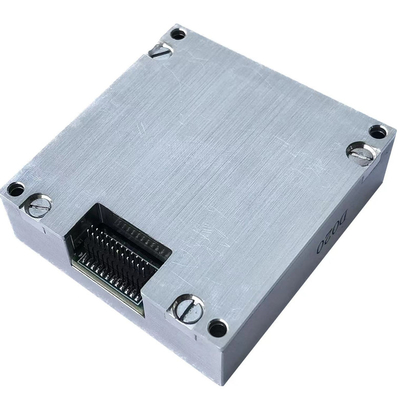

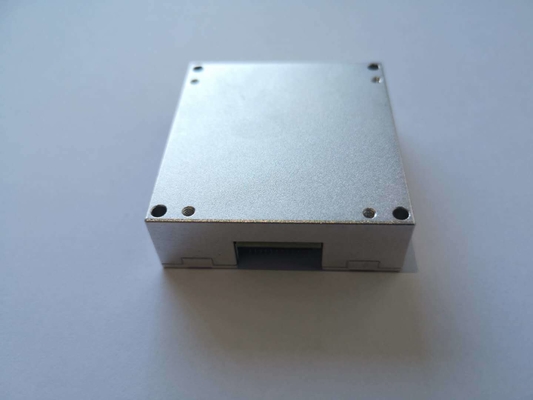

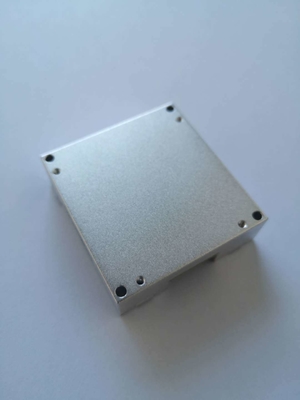

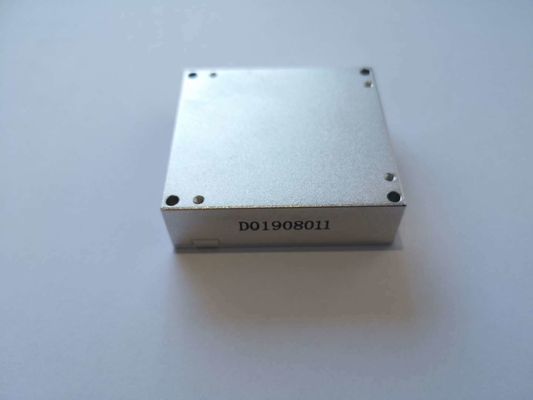

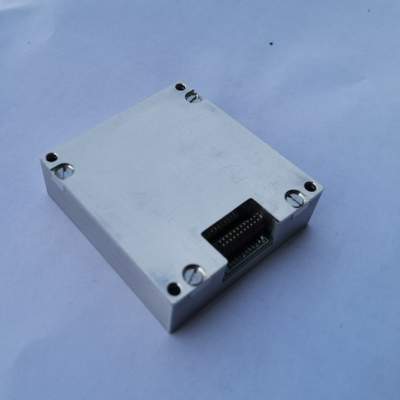

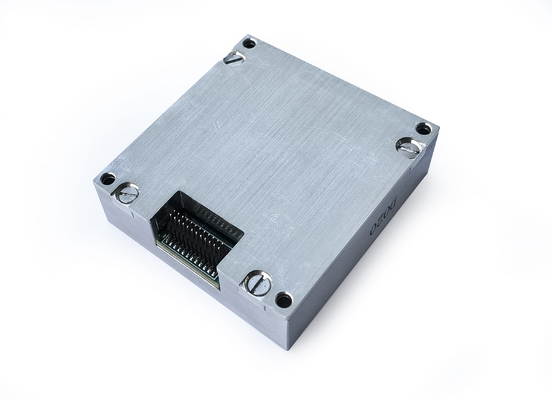

ADIS16488 IMU10DOF واحد اندازه گیری بی وقفه MEMS با سنسور های 3 محوری Gyro، Accel، Mag & Pressure 0

ADIS16488 IMU10DOF واحد اندازه گیری بی وقفه MEMS با سنسور های 3 محوری Gyro، Accel، Mag & Pressure 1

ADIS16488 IMU10DOF واحد اندازه گیری بی وقفه MEMS با سنسور های 3 محوری Gyro، Accel، Mag & Pressure 2
