ADIS16488 دستگاه سنجش بی وقفه درجه تاکتیکی 10-DOF MEMS

Name: ADIS16488 دستگاه سنجش بی وقفه درجه تاکتیکی 10-DOF MEMS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	16488HA
مقدار تولیدی:	1
قیمت:	2000$
شرایط پرداخت:	L/C,D/A,D/P,T/T,Western Union
توانایی عرضه:	500/month

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

برجسته کردن:

ADIS16488 واحد اندازه گیری بی وقفه,واحد اندازه گیری بی وقفه درجه تاکتیکی,واحد اندازه گیری بی وقفه 10-DOF MEMS

Tactical Grade Inertial Measurement Unit

10‑DOF MEMS Inertial Measurement Unit

توضیح محصول

ADIS16488 دستگاه سنجش بی وقفه درجه تاکتیکی10-DOF MEMS واحد اندازه گیری بی وقفه برای INS

توضیحات محصول

واحد اندازه گیری بی وقفه 16488HA به عنوان یک سیستم سنجش بی وقفه جامع است که یک ژایروسکوپ سه محوری و یک شتاب سنج سه محوری را در یک بسته کوچک یکپارچه می کند.طراحی شده برای اندازه گیری دقیق سرعت زاویه ای سه محور حامل، شتاب خطی و پارامترهای پویا مرتبط، این IMU شامل الگوریتم های جبران خطای پیشرفته برای ارائه داده های بسیار دقیق است.

ویژگی های کلیدی عبارتند از:

حس جامع: همزمان سرعت زاویه ای سه بعدی (از طریق ژایروسکوپ) و شتاب (از طریق شتاب سنج) را ضبط می کند و هسته سیستم های ردیابی حرکت را تشکیل می دهد.
تعویض چند لایه ای: اصلاحات خطای پیچیده را اجرا می کند، از جمله جبران نوسان دما، کالیبراسیون عدم تراز نصب، تصحیح غیر خطی، و بیشتر، برای از بین بردن خطاهای سیستماتیک.
رابط دیجیتال:دادهای جبران شده را از طریق پروتکل ارتباطی SPI، با پیروی از رابط های استاندارد صنعت برای ادغام بدون مشکل با سیستم های کنترل، تولید می کند.

ایده آل برای کاربردهایی که نیاز به ردیابی دقیق حرکت دارند، مانند وسایل نقلیه مستقل، رباتیک،یا سیستم های هوافضا، 16488HA عملکرد قابل اعتماد را با ترکیب ادغام سخت افزاری با کاهش خطای هوشمند تضمین می کند.، که باعث می شود آن را یک راه حل قوی برای ناوبری بی وقفه و کنترل حالت

پارامترهای فنی

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
Gیروسکوپ	محدوده اندازه گیری پویا			±450		o/s
	عدم ثبات بی طرفی صفر	آلان، بهتر از		0.3		o/h
	ثبات بی طرفی صفر	10s صاف، RMS، بهتر از		3		o/h
	بی طرفی صفر در کل محدوده دمای	-40 °C ~ 85 °C، 10 s صاف، rms		20		o/h
	راه رفتن تصادفي	1σ		0.15		o/√h
	تکرار بی طرفی صفر	1σ		5		o/h
	تکرار فاکتور مقیاس	1σ		100		ppm
	عدم خطی بودن فاکتور مقیاس	1σ		100		ppm
	پهنای باند (-3dB)			250		هرتز
	اتصال متقاطع			0.1		%
	قطعنامه			2		o/h
	حساسیت شتاب			2		°/h/g
سرعت سنج	محدوده اندازه گیری پویا			±20		g
	ثبات بی طرفی صفر	انحراف آلن		0.07		مگ

	بی طرفی صفر در کل محدوده دمای	-40 °C ~ 85 °C، 10 s صاف، rms		3		مگ
	ثبات بی طرفی صفر	10s صاف، RMS، بهتر از		0.25		مگ
	راه رفتن تصادفي	1σ		0.029		m/s/√h
	تکرار بی طرفی صفر	1σ		0.5		مگ
	تکرار فاکتور مقیاس	1σ		500		ppm
	عدم خطی بودن فاکتور مقیاس	FS=20g		500		ppm
	پهنای باند (-3dB)			250		هرتز
	اتصال متقاطع			0.1		%
ارتباطات رابط	SPI یک طرفه	فرکانس ساعت رو وارد کن		8	15	مگاهرتز
ویژگی های الکتریکی	ولتاژ	جریان ثابت		3.3		V
	مصرف برق			1.5	1.5	W
	ریپل	P-P		48±2	100	mV
محیط استفاده	دمای کار		-۴۵		85	°C
محیط استفاده	دمای ذخیره سازی		-55		85	°C

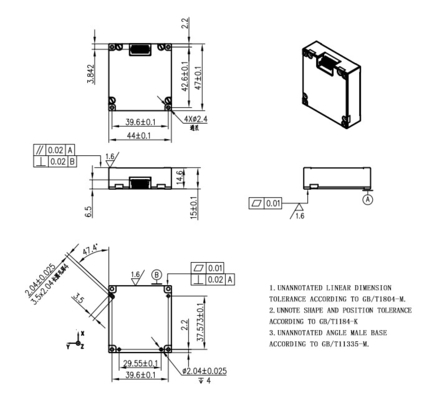

ساختار کلی

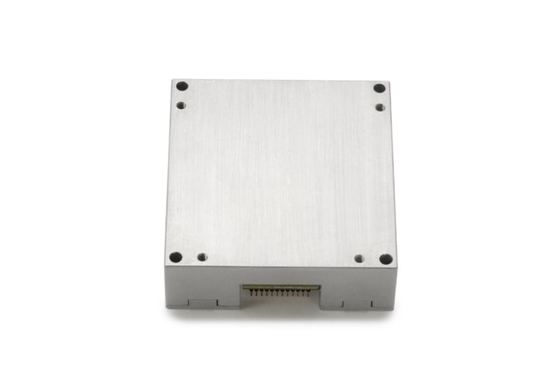

ADIS16488 دستگاه سنجش بی وقفه درجه تاکتیکی 10-DOF MEMS 0

ADIS16488 دستگاه سنجش بی وقفه درجه تاکتیکی 10-DOF MEMS 1

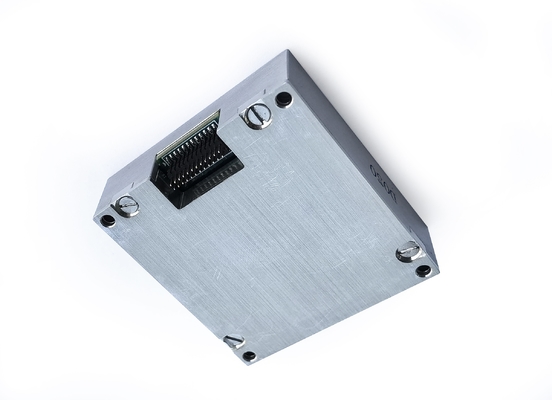

ADIS16488 دستگاه سنجش بی وقفه درجه تاکتیکی 10-DOF MEMS 2
