کمکت 10 DOF MEMS واحد اندازه گیری بی وقفه ماژول IMU ADIS16488 تعویض

کمکت 10 DOF MEMS واحد اندازه گیری بی وقفه ماژول IMU ADIS16488 تعویض

نام تجاری:	Firepower
شماره مدل:	16488ha
مقدار تولیدی:	1
قیمت:	2000$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

محدوده اندازه گیری:

±450 درجه در ثانیه

عدم ثبات تعصب:

0.3 درجه در ساعت

پیاده روی تصادفی:

0.15º/√h

تکرارپذیری سوگیری صفر:

5 درجه در ساعت

پهنای باند (-3dB):

250 هرتز

برد شتاب سنج:

± 20 گرم

پایداری بایاس شتاب سنج:

0.07 میلی گرم

مصرف برق:

1.5 وات

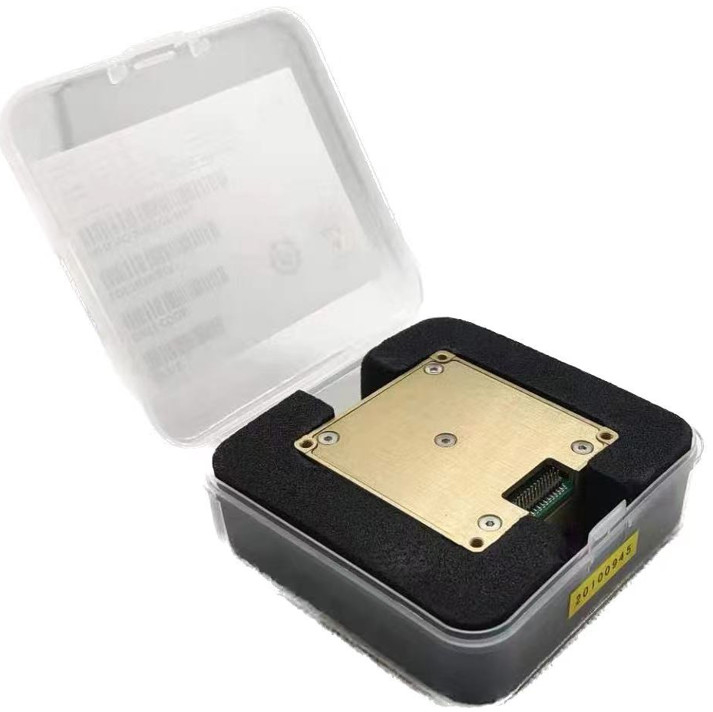

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500 در ماه

برجسته کردن:

10 ماژول IMU DOF,ماژول IMU فشرده,ADIS16488 ماژول جایگزین IMU

Compact IMU Module

ADIS16488 Replacement IMU Module

توضیح محصول

کمکت 10 DOF MEMS واحد اندازه گیری بی وقفه ماژول IMU ADIS16488 تعویض

مشخصات کلیدی

ویژگی	ارزش
محدوده اندازه گیری	±450°/s
عدم ثبات تعصب	0.3°/ساعت
راه رفتن تصادفي	0.15o/√h
تکرار بی طرفی صفر	5°/ساعت
پهنای باند (-3dB)	250 هرتز
محدوده شتاب سنج	±20g
ثبات انحراف شتاب سنج	0.07 میلی گرم
مصرف برق	1.5W

واحد اندازه گیری بی وقفه 16488HA یک سیستم سنجش بی وقفه کاملاً یکپارچه است که یک ژایروسکوپ سه محوری و یک شتاب سنج سه محوری را در یک ماژول فشرده ترکیب می کند.آن را به دقت اندازه گیری سرعت زاویه ای سه محور و شتاب خطی از پلت فرم میزبان.

جبران خطای پیشرفته

جبران دمای
تصحیح عدم تراز نصب
اصلاح غیر خطی

بعد از جبران، واحد داده های بی وقفه با دقت بالا را از طریق یک رابط دیجیتال SPI، با پیروی از یک پروتکل ارتباطی استاندارد، صادر می کند.این باعث می شود IMU 16488HA بسیار مناسب برای برنامه های کاربردی جاسازی شده نیاز به سنجش حرکت قابل اعتماد و پایدار در محیط های پویا.

مشخصات فنی

پارامتر	شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
جیروسکوپ
محدوده اندازه گیری پویا				±450	o/s
عدم ثبات بی طرفی صفر	آلان، بهتر از		0.3		o/h
ثبات بی طرفی صفر	10s صاف، RMS، بهتر از		3		o/h
بی طرفی صفر در کل محدوده دمای	-40 °C ~ 85 °C، 10 s صاف، rms		20		o/h
راه رفتن تصادفي	1σ		0.15		o/√h
تکرار بی طرفی صفر	1σ		5		o/h
تکرار فاکتور مقیاس	1σ		100		ppm
عدم خطی بودن فاکتور مقیاس	1σ		100		ppm
پهنای باند (-3dB)			250		هرتز
اتصال متقاطع			0.1		%
قطعنامه			2		o/h
حساسیت شتاب			2		°/h/g
سرعت سنج
محدوده اندازه گیری پویا				±20	g
ثبات بی طرفی صفر	انحراف آلن		0.07		مگ
بی طرفی صفر در کل محدوده دمای	-40 °C ~ 85 °C، 10 s صاف، rms		3		مگ
ثبات بی طرفی صفر	10s صاف، RMS، بهتر از		0.25		مگ
راه رفتن تصادفي	1σ		0.029		m/s/√h
تکرار بی طرفی صفر	1σ		0.5		مگ
تکرار فاکتور مقیاس	1σ		500		ppm
عدم خطی بودن فاکتور مقیاس	FS=20g		500		ppm
پهنای باند (-3dB)			250		هرتز
اتصال متقاطع			0.1		%
رابط ارتباطی
SPI یک طرفه	فرکانس ساعت رو وارد کن		8	15	مگاهرتز
ویژگی های الکتریکی
ولتاژ	جریان ثابت		3.3		V
مصرف برق			1.5	1.5	W
ریپل	P-P		48±2	100	mV
محیط استفاده
دمای کار		-۴۵		85	°C
دمای ذخیره سازی		-55		85	°C

ساختار کلی

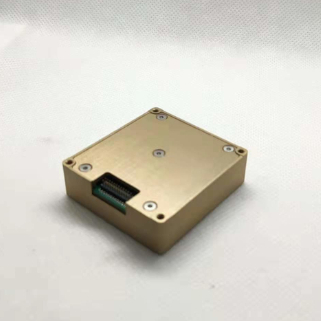

نمای جلو ماژول IMU 16488HA

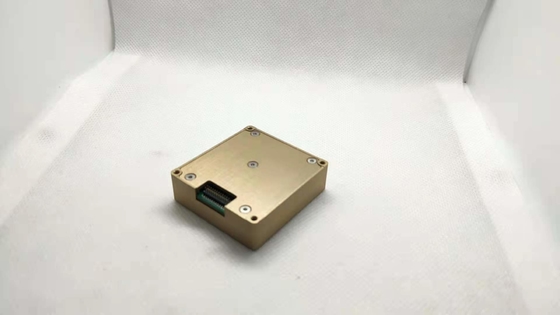

دید جانبی از ماژول IMU 16488HA

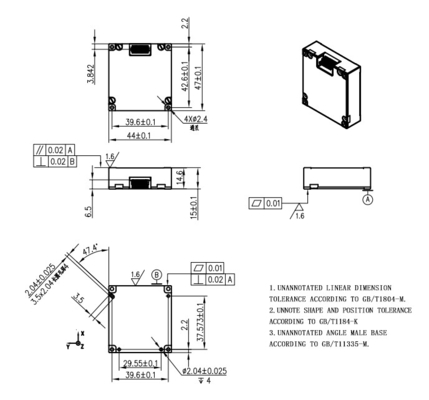

نقشه ابعاد ماژول IMU 16488HA
