واحد اندازه گیری بی وقفه MEMS با عملکرد بالا سنسور IMU ADIS16488 تعویض

واحد اندازه گیری بی وقفه MEMS با عملکرد بالا سنسور IMU ADIS16488 تعویض

نام تجاری:	Firepower
شماره مدل:	16488ha
مقدار تولیدی:	1
قیمت:	2000$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

محدوده اندازه گیری:

±450 درجه در ثانیه

عدم ثبات تعصب:

0.3 درجه در ساعت

پیاده روی تصادفی:

0.15º/√h

تکرارپذیری فاکتور مقیاس:

100ppm

پهنای باند (-3dB):

250 هرتز

برد شتاب سنج:

± 20 گرم

پایداری بایاس شتاب سنج:

0.07 میلی گرم

ولتاژ:

3.3 ولت

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500 در ماه

برجسته کردن:

ADIS16488 حسگر جایگزین IMU,ADIS16488 واحد اندازه گیری بی وقفه,واحد اندازه گیری اینرسی MEMS

ADIS16488 Inertial Measurement Unit

MEMS Inertial Measurement Unit

توضیح محصول

جایگزین واحد اندازه‌گیری اینرسی MEMS با عملکرد بالا IMU سنسور ADIS16488

مشخصات کلیدی

ویژگی	مقدار
محدوده اندازه‌گیری	±450°/s
بی‌ثباتی بایاس	0.3°/h
گام تصادفی	0.15º/√h
تکرارپذیری ضریب مقیاس	100ppm
پهنای باند (-3dB)	250Hz
محدوده شتاب‌سنج	±20g
پایداری بایاس شتاب‌سنج	0.07mg
ولتاژ	3.3V

بررسی اجمالی محصول

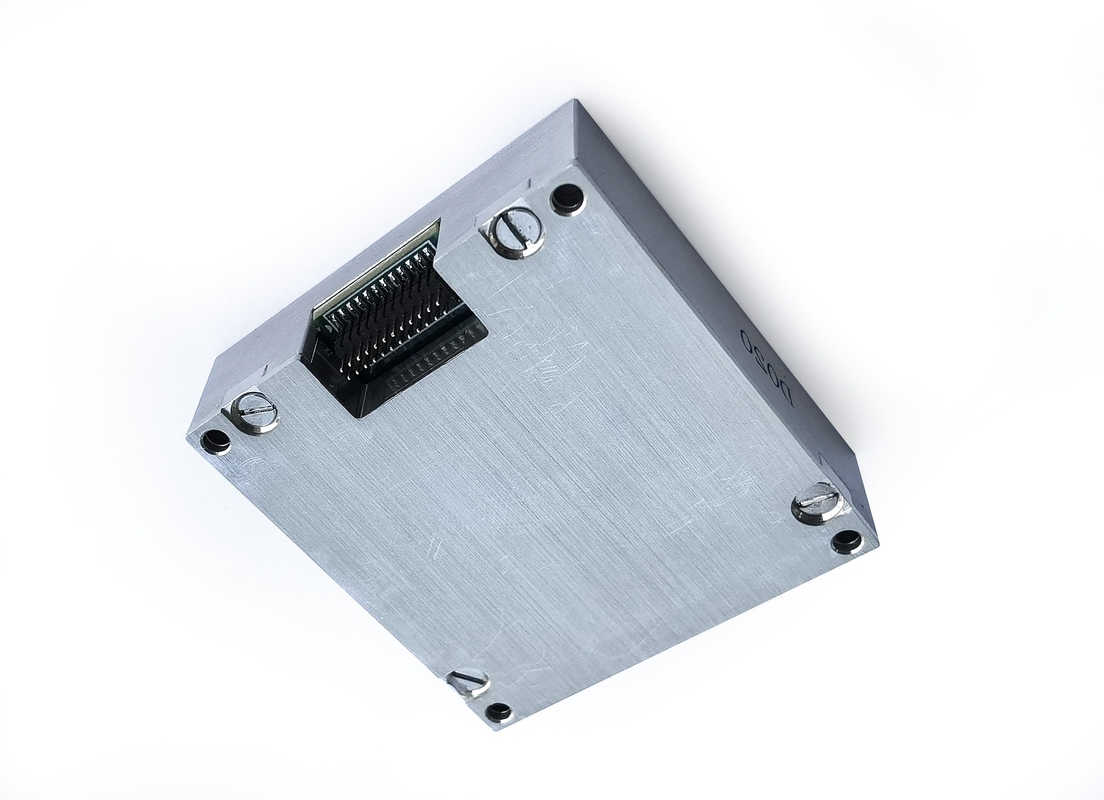

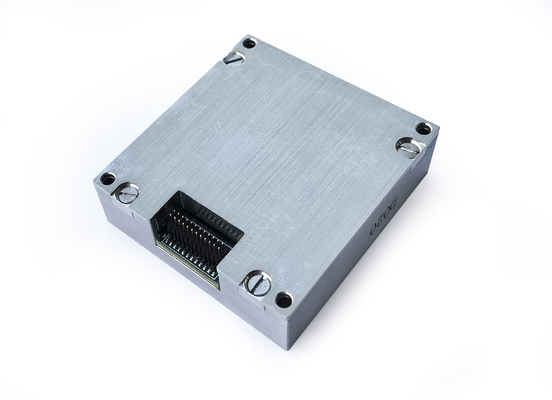

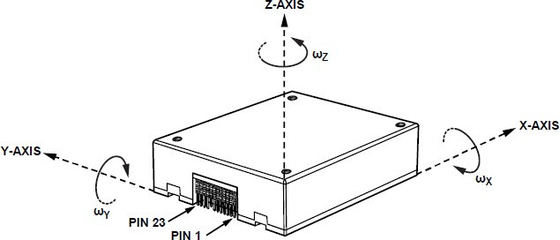

واحد اندازه‌گیری اینرسی (IMU) 16488HA یک سیستم حسگر اینرسی کاملاً یکپارچه است که یک ژیروسکوپ سه محوره و یک شتاب‌سنج سه محوره را در یک ماژول فشرده ترکیب می‌کند. این دستگاه با دقت سرعت زاویه‌ای سه محور و شتاب خطی پلتفرم میزبان را اندازه‌گیری می‌کند.

ویژگی‌های جبران خطا پیشرفته

جبران دما
اصلاح عدم هم‌ترازی نصب
اصلاح غیرخطی

این واحد داده‌های اینرسی با دقت بالا را از طریق یک رابط دیجیتال SPI، مطابق با یک پروتکل ارتباطی استاندارد، خروجی می‌دهد و آن را برای برنامه‌های تعبیه‌شده که نیاز به حسگر حرکت قابل اعتماد در محیط‌های پویا دارند، ایده‌آل می‌کند.

مشخصات فنی

پارامتر	شرایط تست	حداقل مقدار	مقدار معمول	حداکثر مقدار	واحد
ژیروسکوپ
محدوده اندازه‌گیری دینامیکی				±450	º/s
بی‌ثباتی بایاس صفر	واریانس آلان، بهتر از		0.3		º/h
پایداری بایاس صفر	10s صاف، RMS، بهتر از		3		º/h
بایاس صفر در محدوده دمایی کامل	-40 ℃ ~ 85 ℃, 10 s صاف، rms		20		º/h
گام تصادفی	1σ		0.15		º/√h
تکرارپذیری بایاس صفر	1σ		5		º/h
تکرارپذیری ضریب مقیاس	1σ		100		ppm
غیرخطی بودن ضریب مقیاس	1σ		100		ppm
پهنای باند (-3dB)			250		Hz
هم‌بستگی متقابل			0.1		%
وضوح			2		º/h
حساسیت شتاب			2		°/h/g
شتاب‌سنج
محدوده اندازه‌گیری دینامیکی				±20	g
پایداری بایاس صفر	واریانس آلان		0.07		mg
بایاس صفر در محدوده دمایی کامل	-40 ℃ ~ 85 ℃, 10 s صاف، rms		3		mg
پایداری بایاس صفر	10s صاف، RMS، بهتر از		0.25		mg
گام تصادفی	1σ		0.029		m/s/√h
تکرارپذیری بایاس صفر	1σ		0.5		mg
تکرارپذیری ضریب مقیاس	1σ		500		ppm
غیرخطی بودن ضریب مقیاس	FS=20g		500		ppm
پهنای باند (-3dB)			250		Hz
هم‌بستگی متقابل			0.1		%
رابط ارتباطی
SPI یک طرفه	فرکانس ساعت را وارد کنید		8	15	MHz
مشخصات الکتریکی
ولتاژ	جریان مستقیم		3.3		V
مصرف برق			1.5	1.5	W
ریپل	P-P		48±2	100	mV
محیط استفاده
دمای کارکرد		-45		85	℃
دمای ذخیره‌سازی		-55		85	℃

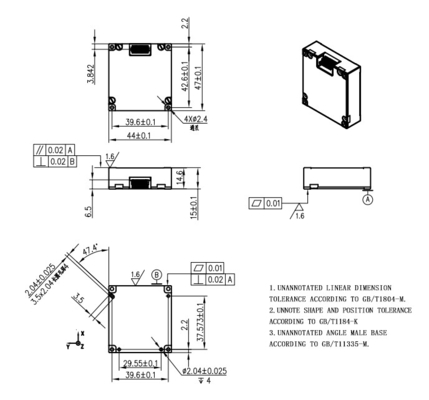

ساختار کلی
