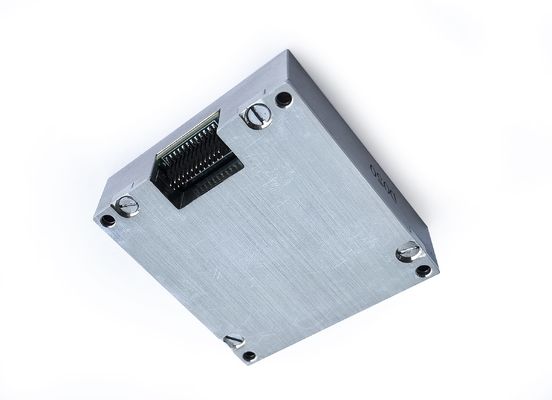

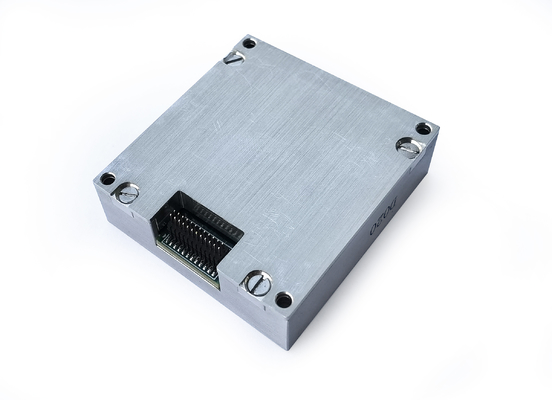

سنسور واحد اندازه‌گیری اینرسیایی MEMS جایگزین ADIS16488 با خروجی SPI برای وسایل نقلیه زمینی

سنسور واحد اندازه‌گیری اینرسیایی MEMS جایگزین ADIS16488 با خروجی SPI برای وسایل نقلیه زمینی

نام تجاری:	Firepower
شماره مدل:	16488ha
مقدار تولیدی:	1
قیمت:	2000$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

Dynamic measuring range:

±450°/s

Zero-bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Acc Range:

Acc Zero bias stability:

0.07mg

Communication Interface:

1-way SPI

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500 در ماه

برجسته کردن:

واحد اندازه‌گیری اینرسیایی با خروجی SPI,واحد اندازه‌گیری اینرسیایی MEMS با SPI,واحد اندازه گیری اینرسی MEMS

SPI MEMS Inertial Measurement Unit

MEMS Inertial Measurement Unit

توضیح محصول

ADIS16488 MEMS جایگزین سنسور واحد اندازه گیری اینرسی SPI برای وسیله نقلیه زمینی

مشخصات کلیدی

ویژگی	ارزش
دامنه اندازه گیری پویا	450 درجه در ثانیه
بی ثباتی تعصب صفر	0.3 درجه در ساعت
پیاده روی تصادفی	0.15º/√h
قابلیت تکرار فاکتور مقیاس	100pmpm
پهنای باند (-3db)	250 هرتز
دامنه ACC	20 گرم
acc Zero Paity Bias	0.07mg
رابط ارتباطی	SPI 1 طرفه

بررسی اجمالی محصول

واحد اندازه گیری اینرسی ADIS16488HA یک سیستم اینرسی کامل است که دارای یک ژیروسکوپ سه محور داخلی و شتاب سنج سه محور است. این سنسور پیشرفته سرعت زاویه ای سه محور ، شتاب و سایر پارامترهای مهم حامل را اندازه گیری می کند. این واحد داده های جبران خسارت (از جمله جبران دما ، جبران خسارت زاویه سوء استفاده و جبران خسارت غیرخطی) را از طریق SPI مطابق پروتکل ارتباطی خروجی می کند.

مشخصات فنی

پارامتر	شرایط آزمایش	حداقل مقدار	ارزش معمولی	حداکثر مقدار	واحد
ژیروسکوپ
دامنه اندازه گیری پویا				450 ±	º/s
بی ثباتی تعصب صفر	واریانس آلن ، بهتر از		0.3		º/ساعت
پایداری تعصب صفر	10s صاف ، RMS ، بهتر از		3		º/ساعت
تعصب صفر در محدوده درجه حرارت کامل	-40 ℃ ℃ 85 ℃ ، 10 ثانیه صاف ، RMS		20		º/ساعت
پیاده روی تصادفی	1σ		0.15		º/√h
تکرارپذیری صفر-تعصب	1σ		5		º/ساعت
قابلیت تکرار فاکتور مقیاس	1σ		100		PPM
فاکتور مقیاس غیرخطی	1σ		100		PPM
پهنای باند (-3db)			250		هرتز
جفت شدن			0.1		٪
وضوح			2		º/ساعت
حساسیت شتاب			2		°/h/g
شتاب سنج
دامنه اندازه گیری پویا				± 20	جف
پایداری تعصب صفر	واریانس آلن		0.07		مگس
تعصب صفر در محدوده درجه حرارت کامل	-40 ℃ ℃ 85 ℃ ، 10 ثانیه صاف ، RMS		3		مگس
پایداری تعصب صفر	10s صاف ، RMS ، بهتر از		0.25		مگس
پیاده روی تصادفی	1σ		0.029		m/s/√h
تکرارپذیری صفر-تعصب	1σ		0.5		مگس
قابلیت تکرار فاکتور مقیاس	1σ		500		PPM
فاکتور مقیاس غیرخطی	FS = 20G		500		PPM
پهنای باند (-3db)			250		هرتز
جفت شدن			0.1		٪
رابط ارتباطی
SPI 1 طرفه	فرکانس ساعت را وارد کنید	8		15	MHz
خصوصیات الکتریکی
ولتاژ	جریان مستقیم		3.3		حرفهای
مصرف برق			1.5	1.5	حرف
موج دار	PP		2 48	100	MV
از محیط استفاده کنید
دمای عملیاتی		-45		85	℃
دمای ذخیره سازی		-55		85	℃

ساختمانی
