سنسور واحد اندازه‌گیری اینرسیایی MEMS شش محوره با مصرف انرژی کم برای پهپاد/ربات

Name: سنسور واحد اندازهگیری اینرسیایی MEMS شش محوره با مصرف انرژی کم برای پهپاد/ربات
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 600 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	IMU115
مقدار تولیدی:	1
قیمت:	600$
شرایط پرداخت:	L/C،D/P،T/T،Western union
توانایی عرضه:	1 هفته برای نمونه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

دامنه اندازه گیری دینامیکی ژیرو:

250/500 درجه/ثانیه

پایداری صفر-تعصب (@ Allan Variance):

3 درجه/ساعت

پایداری تعصب صفر (10s صاف):

≤6 درجه در ساعت

پهنای باند:

80 هرتز

محدوده Acc:

± 16 گرم

پایداری Zero-Bias ACC (واریانس آلن):

0.065mg

رابط ارتباطی:

اورت 1 طرفه

ولتاژ:

5.5 ولت

اندازه:

22.4mm x 22.4mm x 9.5mm

وزن:

16G

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

1 هفته برای نمونه

برجسته کردن:

حسگر واحد اندازه گیری بی وقفه MEMS,واحد اندازه‌گیری اینرسیایی MEMS شش محوره,واحد اندازه‌گیری اینرسیایی MEMS پهپاد

6 axis Mems Inertial Measurement Unit

UAV Mems Inertial Measurement Unit

توضیح محصول

سنسور اندازه‌گیری اینرسی MEMS 6 محوره با مصرف کم برای پهپاد و ربات

توضیحات محصول

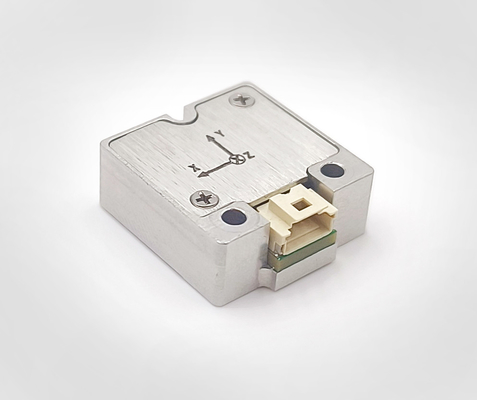

IMU115 یک واحد اندازه‌گیری اینرسی (IMU) مبتنی بر فناوری میکرو مکانیکی (MEMS) است که دارای ژیروسکوپ MEMS و شتاب‌سنج MEMS با عملکرد بالا است و 3 سرعت زاویه‌ای و 3 شتاب را خروجی می‌دهد.از قابلیت اطمینان بالایی برخوردار است و سازگاری محیطی قوی دارد. با تطبیق نرم‌افزارهای مختلف، این محصول می‌تواند به طور گسترده در رانندگی هوشمند، ارتباطات درحرکت، نقشه‌برداری، پلتفرم پایدار و سایر زمینه‌ها استفاده شود..

ویژگی‌های محصول 1)

ژیروسکوپ دیجیتال سه محوره: الف)

محدوده اندازه‌گیری دینامیکی ± 4g (قابل تنظیم 16g);ب)

پایداری بایاس صفر: 0.12 میلی‌گرم (GJB، 10s)، 0.065 میلی‌گرم (ALLAN);2)

شتاب‌سنج دیجیتال سه محوره:الف)

محدوده اندازه‌گیری دینامیکی ± 4g (قابل تنظیم 16g);ب)

پایداری بایاس صفر: 0.12 میلی‌گرم (GJB، 10s)، 0.065 میلی‌گرم (ALLAN);3)

قابلیت اطمینان بالا: MTBF > 20000h;4)

دقت تضمین شده در محدوده دمایی کامل (-40 ℃ ~ 80 ℃):الگوریتم کالیبراسیون و جبران دمای با عملکرد بالا داخلی;

مناسب برای کار در شرایط ارتعاش شدید;6)

رابط 1 طرفه UART.پارامتر محصول

پارامتر

شرایط تست		حداقل مقدار	مقدار معمولی	حداکثر مقدار	واحد	ژیروسکوپ
محدوده اندازه‌گیری دینامیکی	16			500	º/s	دقت ضریب مقیاس
	محدوده 0.065	mg		º/h		بایاس صفر
	محدوده 0.065	6.0		º/h		بایاس صفر
	محدوده	±3 mg		º/s		دقت ضریب مقیاس
	محدوده	محدوده دمای کامل ±0.3 º/s		ضریب مقیاس		دقت ضریب مقیاس
	0.3	%		غیرخطی بودن ضریب مقیاس		0.03
	0.3	%FS		پهنای باند		80
	Hz			دمای ذخیره‌سازی		ولتاژ
4	16			g	محیط استفاده	دمای کارکرد
	محدوده 0.065	mg		میانگین 10 ثانیه (-40 ℃ ~ + 80 ℃،		دقت ضریب مقیاس
	محدوده 0.065	0.12 mg		بایاس صفر		دقت ضریب مقیاس
	محدوده	±3 mg		تغییر بایاس صفر در کل		دقت ضریب مقیاس
	محدوده	±6 mg		ضریب مقیاس		دقت ضریب مقیاس
	0.3	%		غیرخطی بودن ضریب مقیاس		0.03
	0.3	%FS		پهنای باند		80
	Hz			دمای ذخیره‌سازی		ولتاژ
نرخ باود
	115.2	460.8		Kbps	فرکانس نمونه‌برداری	UART
	200
	200	1000		Hz	مشخصات الکتریکی	ولتاژ
4.5	5		5.5	V	مصرف برق	0.35
	W				ریپل	P-P
	20	mV			مشخصات ساختاری	اندازه
22.4×22.4×9.5	mm			وزن		16
22.4×22.4×9.5	g			محیط استفاده		دمای کارکرد
-40	80		℃		دمای ذخیره‌سازی	20~2000Hz,3g
	85		℃		ارتعاش	20~2000Hz,3g
	ضربه			1000g,0.5ms
	قابلیت اطمینان			MTBF
20000	h			زمان کارکرد مداوم		از کل فرآیند تغییر دما، نرخ تغییر دما ≤ 1 ℃/min است و محدوده دما -40 ℃ ~ + 80 ℃ است;
20000	h			1: بایاس صفر را محاسبه کنید		از کل فرآیند تغییر دما، نرخ تغییر دما ≤ 1 ℃/min است و محدوده دما -40 ℃ ~ + 80 ℃ است;

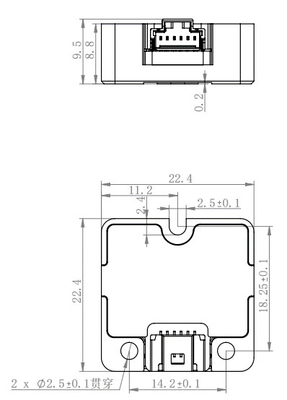

طرح کلی
