دایره بسته دیجیتال سه محور یکپارچه فیبر نوری ژایرو برای ناوبری UGV

نام تجاری:	FIREPOWER
شماره مدل:	HG4930c
مقدار تولیدی:	1
قیمت:	7000$
شرایط پرداخت:	L/C، T/T، وسترن یونیون
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

± 500 درجه در ثانیه

پایداری سوگیری صفر:

0.3 درجه در ساعت

تکرارپذیری سوگیری صفر:

0.3 درجه در ساعت

غیر خطی بودن ضریب مقیاس:

≤50ppm

پهنای باند:

≥200 هرتز

حساسیت سوگیری صفر:

≤0.07°/h/Gs

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

UGV ناوبری فیبر نوری Gyro,جیروهای سه محوری فیبر نوری,گایروهای فیبر نوری با حلقه بسته

Three Axis Fiber Optic Gyro

Closed Loop Fiber Optic Gyro

توضیح محصول

توضیحات محصول

TG-40Mیک سنسور سرعت زاویه ای است که بر اساس اثر بصری Sagnac ساخته شده است و برای اندازه گیری سرعت زاویه ای حامل در امتداد محور حساس محصول استفاده می شود.یک واحد سنجش سرعت زاویه ای از محصول یک حلقه فیبر نوری است, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring، و در همین حال یک سیگنال ولتاژ تبدیل شده از یک سیگنال تفاوت مسیر نوری تحت بازخورد و کنترل حلقه بسته قرار می گیرد، به طوری که نوسان و نوسان سیگنال تحقق می یابد,و هدف تشخیص سیگنال سرعت زاویه ای با دقت بالا به دست می آید.آن را از واحد سنجش سرعت زاویه ای نوری و واحد تشخیص سیگنال تشکیل می دهد، که اطلاعات افزایش زاویه ای و اطلاعات دمای داخلی را فراهم می کند.به طور عمده برای کاربردهایی مانند سیستم ناوبری بی وقفه متوسط و با دقت بالا، سیستم موقعیت و جهت گیری، سیستم ثبات servo و غیره مناسب است.

ترکیب

(الف) بخش جعبه مدار شامل یک منبع نور فیبر داروی اربیوم، یک مدار تشخیص و کنترل سیگنال، یک کوپل فیبر و یک آشکارساز فوتو الکتریکی است.

ب) بخش سر سنج سنج شامل یک سیم پیچ فیبر نوری و یک هدایت موج Y است.

(ج) بخش های ساختاری مربوطه و محافظ گیروسکوپ.

ظاهر و ابعاد نصب

(الف)ابعاد کلی

ابعاد کلی (ملی متر):71.5mm ± 0.1mm * 71.5mm ± 0.1mm * 45.0mm ± 0.1mm (L * W * H، از جمله سر متر)

ب)ابعاد نصب

ابعاد نصب (ملی متر):58.5mm ± 0.1mm * 53.0mm ± 0.1mm * 52.5mm ± 0.1mm * 44.5mm ± 0.1mm؛ موقعیت سوراخ 4 * Φ3.5

وزن

وزن کل محصول 370g±10g

پارامترهای فنی

شماره سریال	ماده آزمایش	واحد	الزامات فنی
1	شروع کن-بالا زمان	s	3
2	ثبات بی طرفی صفر (10s smoothing)	(°) / ساعت	≤0.3
3	تکرار بی طرفی صفر	(°) / ساعت	≤0.3
4	ضریب راه رفتن تصادفی	(o) /h1/2	≤0.01
5	فاکتور مقیاس-خطی بودن	ppm	≤50
6	تکرار فاکتور مقیاس	ppm	≤50
7	دمای کار	°C	-45 ~ +70
8	دمای ذخیره سازی	°C	-55~+80
9	محدوده پویا	(°) /s	±500
10	ولتاژ تغذیه	V	+5V
11	مصرف برق در حالت ثابت (در دمای کامل)	W	≤8

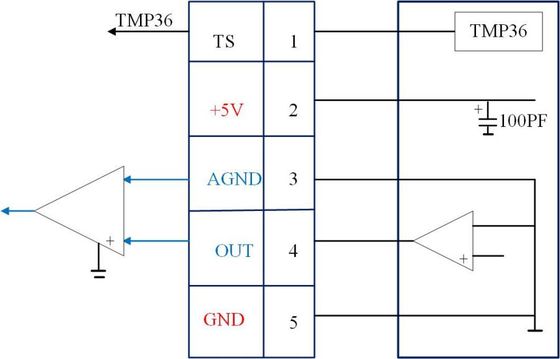

طرح طرح
