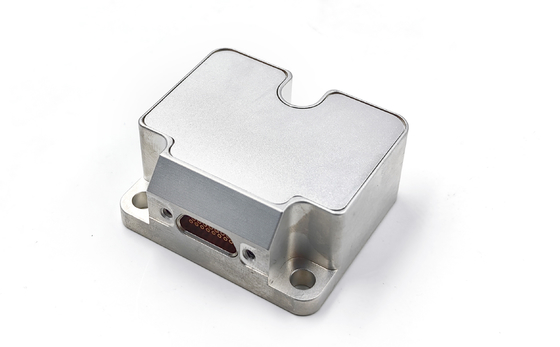

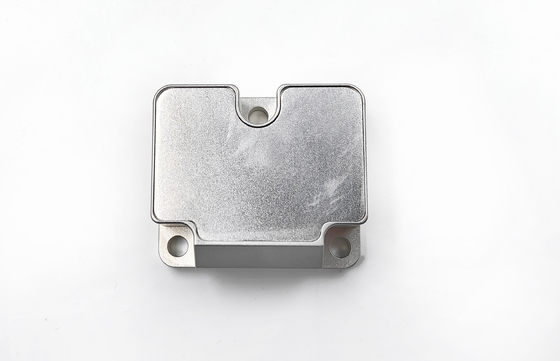

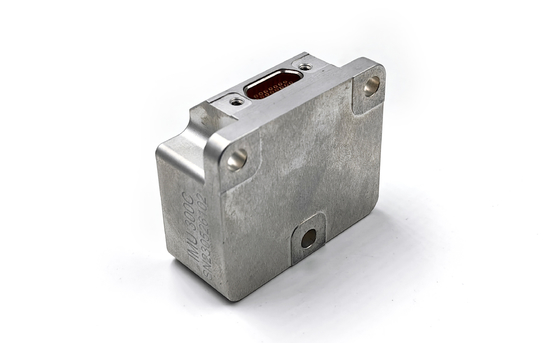

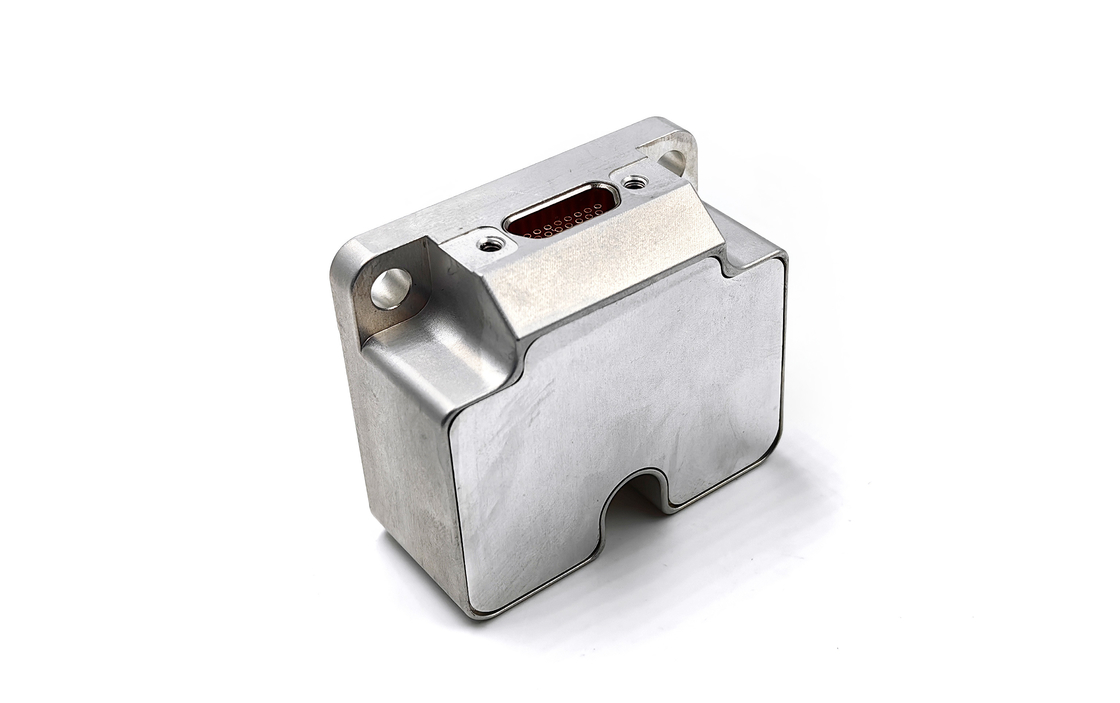

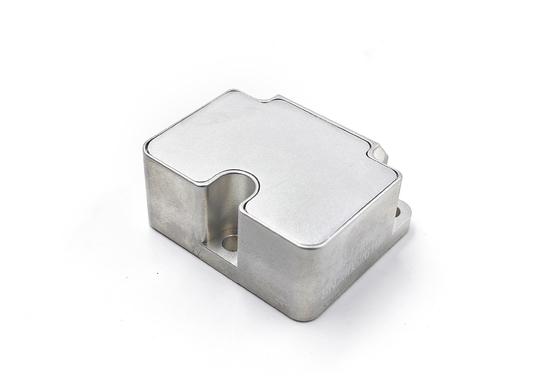

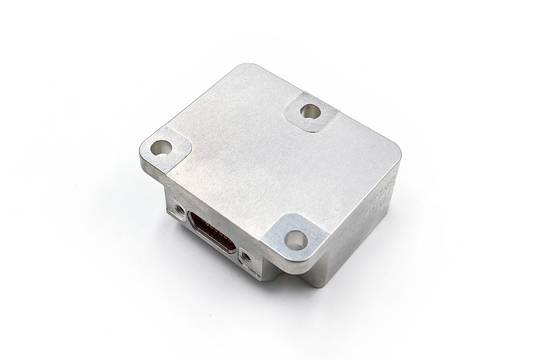

واحد اندازه گیری بی وقفه با حرکت کم با شتاب سنج 3 محور و جیروسکوپ داخلی

واحد اندازه گیری بی وقفه با حرکت کم با شتاب سنج 3 محور و جیروسکوپ داخلی

نام تجاری:	Firepower
شماره مدل:	IMU6-1
مقدار تولیدی:	1
قیمت:	3000$
شرایط پرداخت:	L/C، T/T، وسترن یونیون
توانایی عرضه:	500/month

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

Place of Origin:

CHINA

گواهی:

محدوده اندازه گیری:

±400 درجه در ثانیه

پایداری تعصب در اجرا:

0.3 درجه در ساعت

راه رفتن تصادفی زاویه ای:

0.15 درجه/√ساعت

قابلیت تکرار تعصب (1σ):

1 درجه در ساعت

فاکتور مقیاس غیر خطی (1σ):

150 دور در دقیقه

برد شتاب سنج:

± 10 گرم

شتاب سنج پایداری تعصب در مرحله:

0.02 میلی گرم

وزن:

55 55 گرم

جزئیات بسته بندی:

اسفنج + جعبه

Supply Ability:

500/month

برجسته کردن:

واحد اندازه گیری بی وقفه ی گیروسکوپ,واحد اندازه گیری بی وقفه سرعت سنج 3 محور,واحد اندازه گیری بی وقفه درجه تاکتیکی

3 Axis Accelerometer Inertial Measurement Unit

Tactical Grade Inertial Measurement Unit

توضیح محصول

واحد اندازه‌گیری اینرسی با رانش کم با شتاب‌سنج و ژیروسکوپ 3 محوره داخلی

واحد اندازه‌گیری اینرسی IMU6 یک ژیروسکوپ سه محوره، شتاب‌سنج سه محوره، سنسور دما و برد پردازش سیگنال را برای اندازه‌گیری سرعت زاویه‌ای، شتاب و زاویه شیب حامل ادغام می‌کند. این سیستم داده‌های جبران‌شده (شامل جبران دما، جبران زاویه عدم هم‌ترازی نصب و جبران غیرخطی) را از طریق یک پورت سریال RS-422 با استفاده از یک پروتکل ارتباطی استاندارد خروجی می‌دهد.

مشخصات کلیدی

ویژگی	مقدار
محدوده اندازه‌گیری	±400°/s
پایداری بایاس در حال اجرا	0.3°/h
راه رفتن تصادفی زاویه‌ای	0.15°/√h
تکرارپذیری بایاس (1σ)	1°/h
غیرخطی بودن ضریب مقیاس (1σ)	150ppm
محدوده شتاب‌سنج	±10g
پایداری بایاس در حال اجرای شتاب‌سنج	0.02mg
وزن	55±5g

مشخصات فنی ژیروسکوپ

پارامتر	واحد	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
محدوده اندازه‌گیری (قابل تنظیم)	°/s	±400	±400	±400	±2000
پایداری بایاس در حال اجرا (@ واریانس آلان)	°/h	0.3	0.1	0.05	1
پایداری بایاس @10s (10s صاف، 1σ، دمای اتاق)	°/h	3	1	0.5	6
پایداری بایاس در دمای کامل	°/h	10	3	2	18
راه رفتن تصادفی زاویه‌ای	°/√h	0.15	0.1	0.02	0.3
تکرارپذیری بایاس (1σ)	°/h	1	0.5	0.3	2
حساسیت شتاب بایاس	°/h/g	1	1	1	2
غیرخطی بودن ضریب مقیاس (1σ)	ppm	150	150	150	300
تکرارپذیری ضریب مقیاس (1σ)	ppm	20	20	20	100
عدم هم‌ترازی	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دسی‌بل	Hz	250	200	150	250

مشخصات فنی شتاب‌سنج

پارامتر	واحد	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
محدوده اندازه‌گیری (قابل تنظیم)	g	±10	±30	±50	±80
پایداری بایاس در حال اجرا (واریانس آلان @ 25ºC)	mg	0.02	0.05	0.1	0.2
پایداری بایاس @10s	mg	0.05	0.2	0.5	1
پایداری بایاس در دمای کامل	mg	1	3	5	15
راه رفتن تصادفی زاویه‌ای	m/s/√h	0.001	0.002	0.005	0.01
تکرارپذیری بایاس (1σ)	mg	0.1	0.5	1	2
تکرارپذیری ضریب مقیاس (1σ)	ppm	200	200	200	200
غیرخطی بودن ضریب مقیاس (1σ)	ppm	50	100	200	300
عدم هم‌ترازی	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دسی‌بل	Hz	100	100	100	100

مشخصات الکتریکی

پارامتر	واحد	IMU6-1y
ولتاژ	V	+5±0.5
جریان راه‌اندازی	mA	<400
مصرف برق حالت پایدار	W	<1.2
ریپل	mV	100

مشخصات محیطی

پارامتر	واحد	IMU6-1y-x
دمای عملیاتی	ºC	-45~85
دمای ذخیره‌سازی	ºC	-55~105

مشخصات فیزیکی

پارامتر	واحد	IMU6-1y-x
وزن	g	55±5
زمان شروع	s	1

ابعاد محصول
