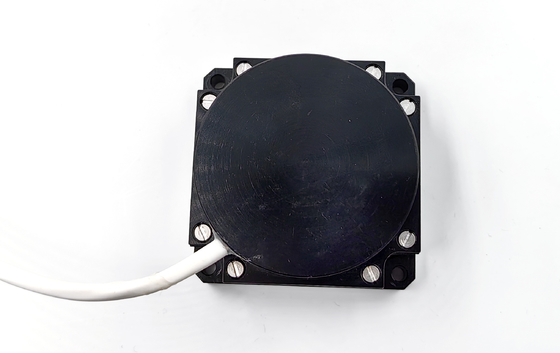

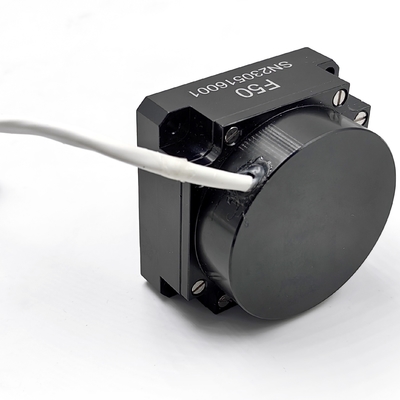

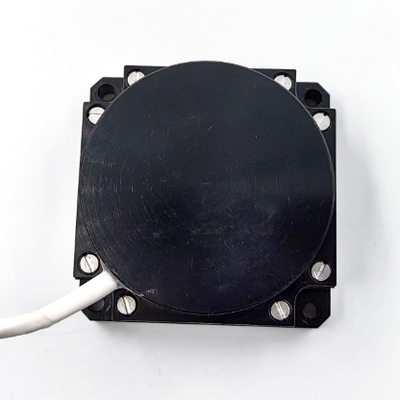

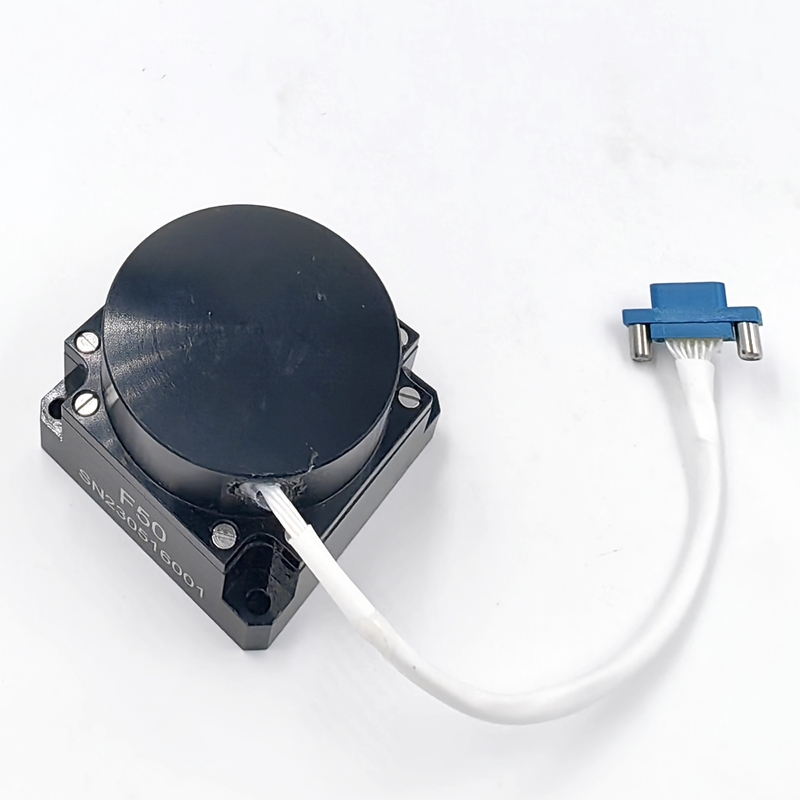

فیبر نوری جیرو 50mm x 50mm x 32mm با ± 500°/s محدوده

نام تجاری:	Firepower
شماره مدل:	F50A
مقدار تولیدی:	1 عدد
قیمت:	US$2,800.00~3,000.00
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	100 عدد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شينزين، چين

گواهی:

دامنه اندازه گیری:

-500~+500°/s

ثبات بایاس صفر:

≤0.05 درجه در ساعت، 10 ثانیه

تکرارپذیری سوگیری صفر:

≤0.05 درجه در ساعت

ضریب راه رفتن تصادفی:

≤0.006°/√h

فاکتور مقیاس غیرخطی:

≤30ppm

تکرارپذیری فاکتور مقیاس:

≤30ppm

عدم تقارن فاکتور مقیاس:

≤30ppm

زمان شروع:

≤1 ثانیه

پهنای باند:

500 هرتز

منبع تغذیه:

± 5±0.15 ولت

قدرت:

≤6w

دمای عملیاتی:

-40~+70°C

دمای ذخیره سازی:

-55 ~ 85+ درجه سانتیگراد

ارتعاش:

20~2000 هرتز، 0.06g2/Hz

تأثیر:

30 گرم، 11 میلی‌ثانیه

میزان BAUD:

921600 (قابل تنظیم)bps

حالت خروجی:

RS-422

اتصال:

J30J-15TJL/(قابل تنظیم)

ابعاد کلی:

50mm*50mm*32

ابعاد نصب:

43mm*43mm

جزئیات بسته بندی:

اسفنج و جعبه

قابلیت ارائه:

100 عدد در ماه

برجسته کردن:

سنسور سرعت زاویه ای بی وقفه,گايروسکوپ فايبر نوري با دقت بالا,ژایروسکوپ فیبر نوری با حلقه نزدیک

High precision fiber optic gyroscope

Close-loop fiber optic gyroscope

توضیح محصول

بررسی اجمالی محصول

سنسور نرخ زاویه ای اینرسیایی اثر ساگناک نوری

این سنسور نرخ زاویه ای اینرسیایی با دقت بالا از اثر ساگناک نوری برای اندازه گیری سرعت زاویه ای در امتداد محور حساس خود استفاده می کند. این سیستم دارای یک مدار تشخیص حلقه بسته دیجیتال است که تفاوت های مسیر نوری بین انتشار نور در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت را به طور دقیق استخراج می کند و امکان اندازه گیری دقیق نرخ زاویه ای را فراهم می کند.

ویژگی های کلیدی

واحد حسگر نرخ زاویه ای حلقه فیبر نوری
مدار تشخیص حلقه بسته دیجیتال
داده های افزایشی زاویه ای تک محوره را ارائه می دهد
شامل نظارت بر دمای داخلی
تبدیل و بازخورد سیگنال ولتاژ دقیق

مشخصات فنی

ابعاد

ابعاد کلی: 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 میلی متر (طول × عرض × ارتفاع)
ابعاد نصب: 43 ± 0.1 × 43 ± 0.1 میلی متر (طول × عرض)، سوراخ های نصب Φ3.2mm × 4

رابط الکتریکی

شماره پین	تعریف	شرح
1	+5V	ورودی منبع تغذیه
2	GND	زمین منبع تغذیه
4	RXD+	مرتب سازی و تصحیح دیفرانسیل ژیروسکوپ
5	TXD+	خروجی مثبت ژیروسکوپ RS422
8	RXD-	دروازه دیفرانسیل ژیروسکوپ منفی
9	TXD-	خروجی منفی ژیروسکوپ RS422

کاربردها

این سنسور برای موارد زیر ایده آل است:

سیستم های ناوبری اینرسیایی با دقت متوسط
سیستم های موقعیت یابی و جهت یابی
سیستم های تثبیت کننده سروو

اجزای محصول

اجزای مسیر نوری
برد مدار سیگنال تشخیص و کنترل
قاب و محفظه حلقه فیبر نوری

ساخت و تست
