واحد اندازه گیری بی وقفه ی گایروسکوپ با سرعت پایین IMU

Name: واحد اندازه گیری بی وقفه ی گایروسکوپ با سرعت پایین IMU
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	16488HB
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

محدوده ژیروسکوپ:

± 500 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

0.8 درجه در ساعت

محدوده Acc:

± 16 گرم

پایداری بایاس Acc Zero:

0.06 میلی گرم (آلان)

رابط:

1 کانال SPI/UART/CAN

پهنای باند (-3dB):

330 هرتز

پیاده روی تصادفی:

0.15º/√h

مصرف برق:

0.6 وات

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

دستگاه IMU با عملکرد بالا,واحد اندازه گیری بی وقفه IMU,دستگاه سرعت سنج جیروسکوپ (IMU)

Inertial Measurement Unit IMU

Gyroscope Accelerometer IMU

توضیح محصول

واحد اندازه گیری بی وقفه ی ژایروسکوپ با سرعت پایین

توضیحات محصول

16488HB واحد اندازه گیری بی وقفه چند درجه آزادی یک سیستم بی وقفه کامل با یک ژایروسکوپ سه محوری داخلی، یک شتاب سنج سه محوری است.یک مغناطومیتر سه محوری و یک سنسور فشار برای اندازه گیری زاویه سه محوری پارامترهای حامل مانند نرخ، شتاب، میدان مغناطیسی سه محور، فشار هوا و غیره، داده های خروجی پس از جبران خطا (از جمله جبران دما، جبران زاویه عدم تراز نصب،تعویض غیرخطی، و غیره) بر اساس پروتکل ارتباطی از طریق SPI.

ژایروسکوپ دیجیتال سه محوری:

A) محدوده اندازه گیری پویا ± 2000o/s

ب) ثبات بی طرفی صفر: 3 °/H (GJB، 10S، محور Z) ، 0.8 °/H (ALLAN، محور Z)

2) سرعت سنج دیجیتال سه محوری:

A) محدوده اندازه گیری پویا ± 200g؛

ب) ثبات بی طرفی صفر: 0.4mg (GJB، 10S) ، 0.06mg (ALLAN)

3) مغناطیس متر دیجیتال سه محوری: 2.5g aus

4) بارومتر دیجیتال: 300mbar ~ 1100mbar

5) قابلیت اطمینان بالا: MTBF 20000h

6) دقت تضمین شده در محدوده کامل دما (-40 °C ~ + 80 °C):

الگوریتم کالیبراسیون و جبران دمای با کارایی بالا

7)مناسب برای کار در شرایط ارتعاش قوی (6.06 G، 20 ~ 2000 Hz) ؛

8)مناسب برای کار در شرایط ضربه بزرگ (1000 G، 0.5ms) ؛

پارامترهای فنی

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
جیروسکوپ	محدوده اندازه گیری پویا			500	2000	°/s
	ثبات بی طرفی صفر	انحراف آلن، محور Z		0.8		°/ساعت
		انحراف آلن، محور X و Y		1.6		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور Z		3		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور X و محور Y		6		°/ساعت
	تعصب صفر	محدوده بی طرفی صفر، محور Z		±0.07		°/s
		محدوده بی طرفی صفر، محور X و محور Y		±0.2		°/s
		تغییر بی طرفی صفر در کل محدوده دما، محور Z 1		±0.02		°/s
		تغییر بی طرفی صفر در درجه حرارت، X و Y محور 1		±0.06		°/s
		تکرار قابل آغاز، محور Z		0.002
		تکرار قابل آغاز، محور X و محور Y		0.006
		تکرار شروع روزانه، محور Z		0.003		/s
		شروع تکرار روز به روز، محور X و محور Y		0.009		°/s
		اثر شتاب خطی بر انحراف		0.002		°/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و بعد از لرزش 2		0.002		°/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و در طول لرزش 2		0.002		°/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس، محور Z		0.3		%
		دقت فاکتور مقیاس، محور X و Y		0.6		%
		عدم خطی بودن فاکتور مقیاس، محور Z		0.01		%FS
		عدم خطی بودن فاکتور مقیاس، محور X و Y		0.02		%FS
	راه رفتن تصادفی زاویه ای			0.15		°/ √hr
	تراکم سر و صدا			0.001		°/s/ √Hz
	قطعنامه			3.052×10-7		/s/LSB
	پهنای باند			200		هرتز
سرعت سنج	محدوده اندازه گیری پویا			16	200	g
	ثبات بی طرفی صفر	انحراف آلن		0.06		مگ
	ثبات بی طرفی صفر	میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت)		0.4		مگ
	تعصب صفر	محدوده انحراف صفر		2		مگ
		تغییر بی طرفی صفر در کل محدوده دمایی، مقدار اوج به اوج 1		4		مگ
		تکرار شدن شروع های متوالی		0.5		مگ
		تکرار پذیری روزانه آغاز می شود.		0.8		مگ
		ضریب دمای بی طرفی صفر		0.05	0.1	mg/°C

ابعاد

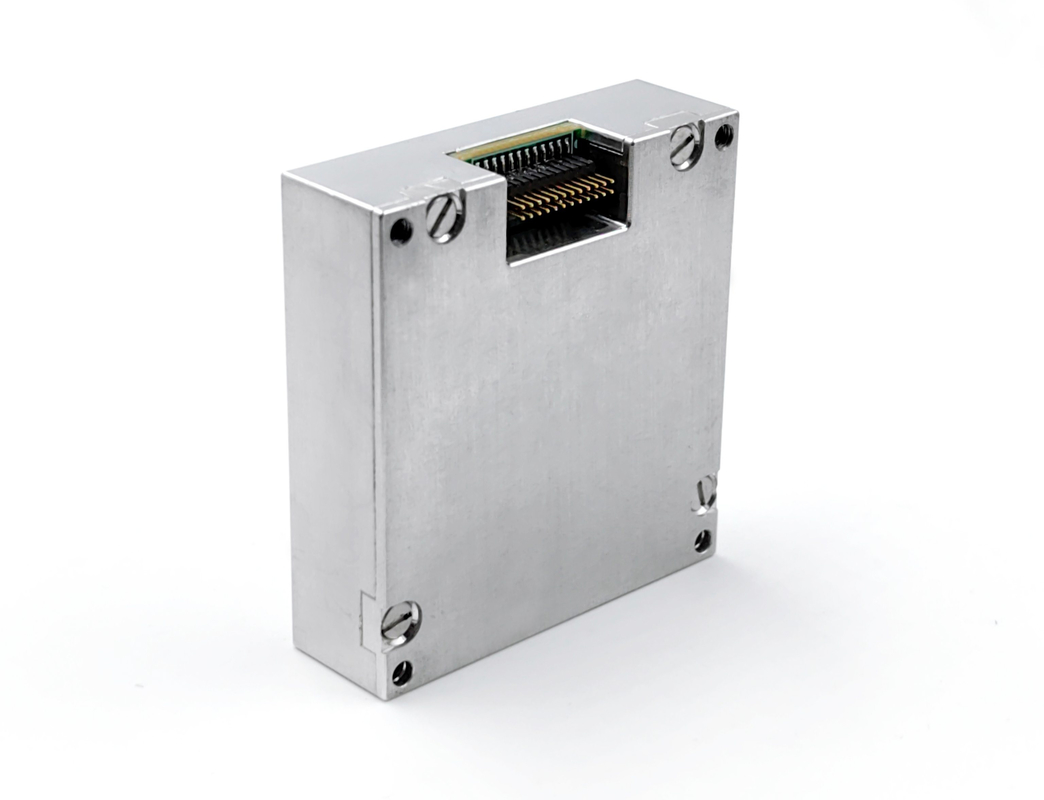

واحد اندازه گیری بی وقفه ی گایروسکوپ با سرعت پایین IMU 0
