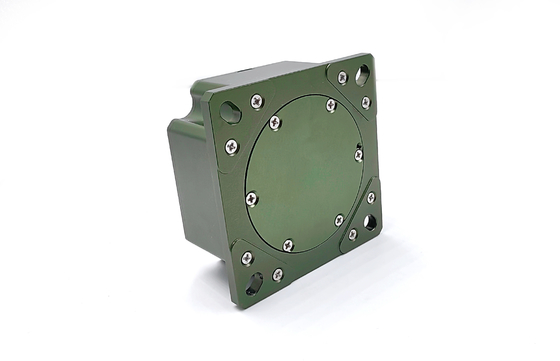

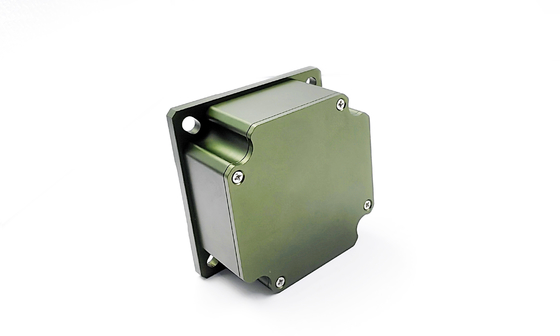

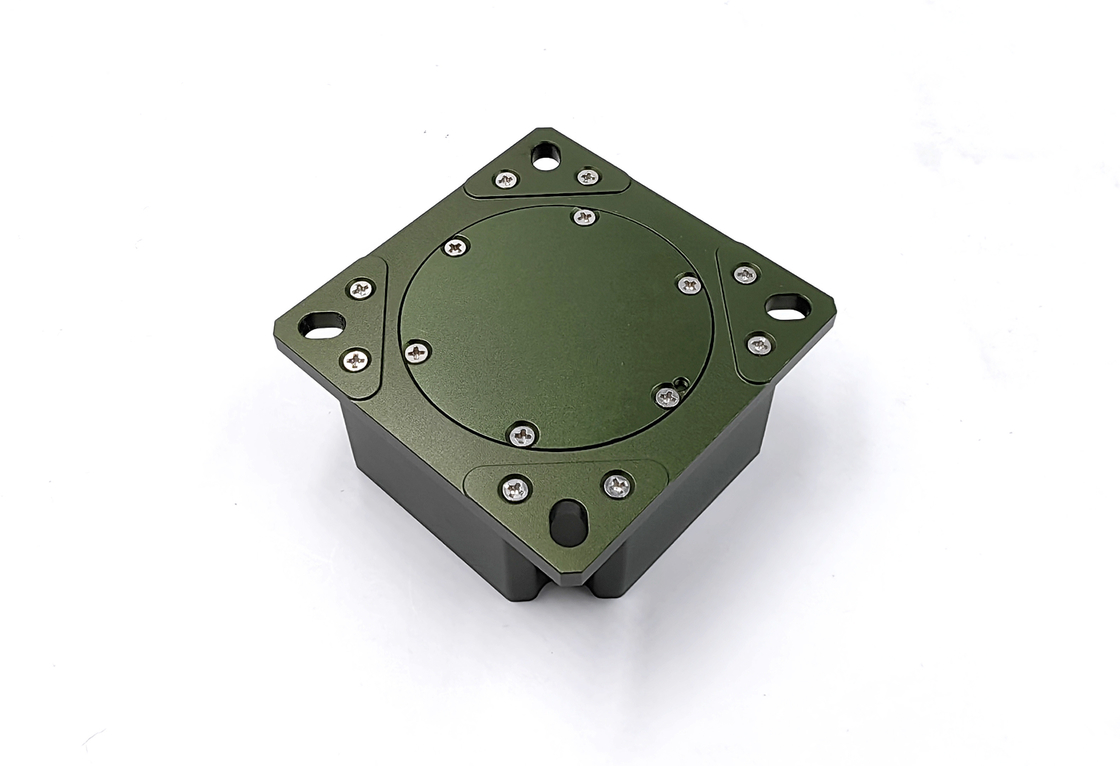

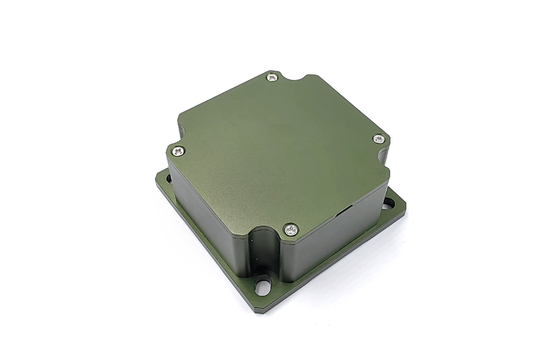

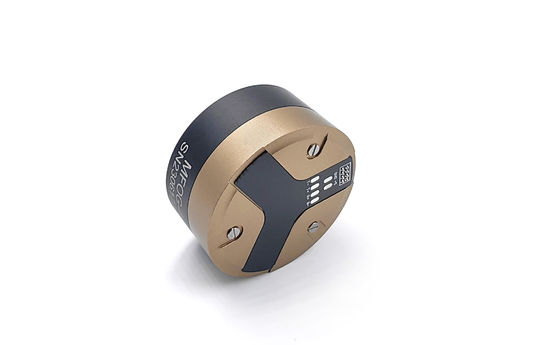

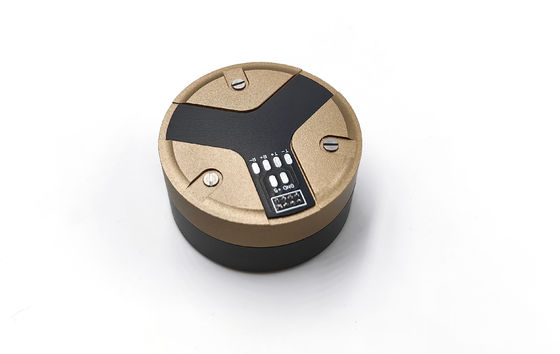

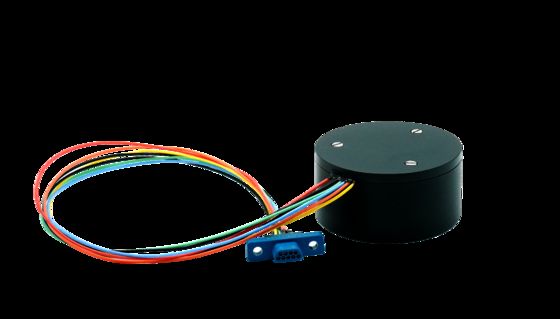

حسگر ژایروسکوپ مه با دامنه دینامیکی بالا با ارتباطات دیجیتال RS422

حسگر ژایروسکوپ مه با دامنه پویا با ارتباطات دیجیتال RS422

توضیحات محصول

این محصول یک سنسور سرعت زاویه ای بی وقفه بر اساس اثر بصری Sagnac است که برای اندازه گیری سرعت زاویه ای حامل در امتداد محور حساس محصول استفاده می شود.واحد سنجش سرعت زاویه ای محصول یک حلقه فیبر نوری است، و یک مدار تشخیص دایره بسته دیجیتال برای استخراج تفاوت مسیر نوری نور در جهت ساعت و ضد ساعت که توسط سرعت زاویه ای فیزیکی خارجی ایجاد می شود، مورد استفاده قرار می گیرد.که توسط حلقه فیبر نوری حس می شود، در عین حال the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.

ترکیب

a) واحد مسیر نوری شامل یک منبع نور SLD، یک ریموتر فیبر نوری، یک مدولاتور فاز نوری یکپارچه، یک کوپلر فیبر نوری و یک آشکارساز نوری است.

ب) واحد مدار شامل یک مدار محرک منبع نور و یک صفحه مدار سیگنال شناسایی و کنترل است.

ج) قطعات ساختاری جیروسکوپ

ساختار و ویژگی های محصول

ساختار ژایروسکوپ یک طرح طراحی ساختار حلقه فیبر نوری معمولی را اتخاذ می کند و از طراحی یکپارچه مینیاتوریزاسیون، ثبات ساختاری (مقاومت به شوک و ارتعاش) ،ضد صدا، تقارن ساختاری، سهولت نصب و طراحی حرارتی (خصوصیات دمایی) و جنبه های دیگر در نظر گرفته شد و ساختار موجود جیرو بهینه سازی و طراحی شد.

استفاده از محصول

جروسکوپ فیبر نوری F60 دارای ویژگی های عمر طولانی، مقاومت قوی در برابر شوک و ارتعاش، محدوده اندازه گیری بزرگ، پهنای باند بالا، شروع فوری، بدون حرکت ناشی از شتاب،و پوشش دقت گسترده. می تواند به طور گسترده ای در کشتی ها، هواپیماها و وسایل نقلیه و روبات ناوبری، موقعیت و جهت گیری، کنترل ثبات و زمینه های دیگر استفاده شود.

منبع برق کاری ژایرو

±منبع برق 5 ولت، دقت منبع برق 5٪، موج منبع برق بیش از 20mV نیست. حداکثر جریان تکان دهنده منبع برق دمای کامل 1.5A است.مصرف برق در حالت ثابت در دمای اتاق بیش از 2.5W و مصرف برق در حالت ثابت در دمای کامل بیش از 5W نیست.

پارامترهای اصلی

ابعاد

زمینه های کاربرد اصلی
