تراشه جیروسکوپ MEMS با دقت بالا با عدم ثبات تعصب 1 ° / ساعت برای جیروسکوپ شتاب سنج IMU

نام تجاری:	Firepower
شماره مدل:	MGZ330HC-O1
مقدار تولیدی:	1
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 قطعه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

Place of Origin:

CHINA

گواهی:

نام محصول:

تراشه ژیروسکوپ

ثبات تعصب @10s:

<1 درجه/ساعت

(ثبات تعصب @1s:

<3 درجه در ساعت

پیاده روی تصادفی زاویه ای:

<0.05 درجه/√ساعت

خطای تعصب بیش از دما:

<1 درجه/ساعت

میزان داده ها:

12 هزار

Packaging Details:

Wooden box

قابلیت ارائه:

500 قطعه

برجسته کردن:

چرخ دنده شبیه سازی حرکت سه محور,دستگاه چرخش چند کارکردی,دوربين تست گايرو سنسور

Multi Function Turntable

Gyro Sensor Testing Turntable

توضیح محصول

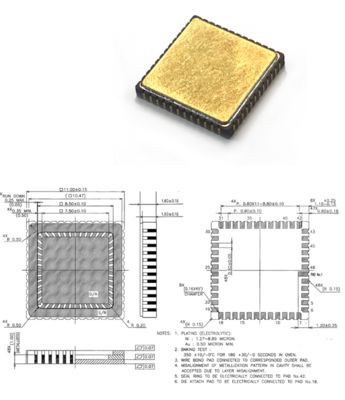

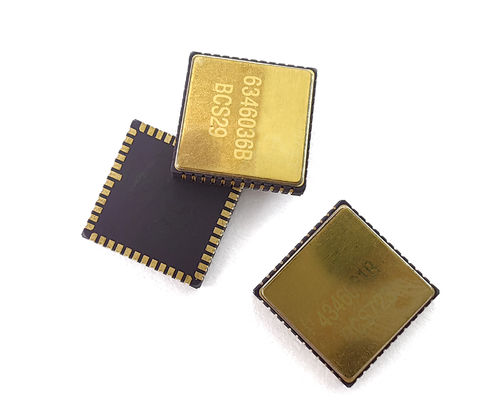

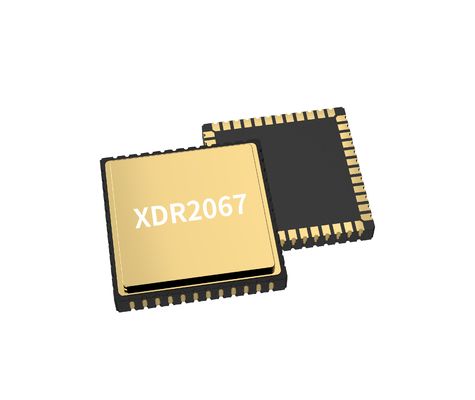

تراشه جیروسکوپ MEMS با دقت بالا با عدم ثبات تعصب 1 ° / ساعت برای جیروسکوپ شتاب سنج IMU

تراشه گیروسکوپ MEMS یک سنسور کوچک سرعت زاویه ای در حالت جامد است که برای اندازه گیری دقیق سرعت چرخش طراحی شده است.آن را شامل پیشرفته MEMS تکنولوژی میکرو ماشین آلات و بسته حلقه معماری درایو برای ارائهدقت بالا، عدم ثبات انحراف پایین و مقاومت عالی در برابر لرزش.

ویژگی های تراشهخروجی دیجیتالاز طریق رابط SPI یا UART و به طور کامل با تعویض دمای، اطمینان از عملکرد ثابت در محیط های پویا.UAV ها، رباتیک ها، سیستم های ثبات سازی وسایل نقلیه و واحدهای ناوبری بی وقفه درجه تاکتیکی.

پارامترهای اصلی

عملکرد	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
محدوده (درجه/ ثانیه)	400	400	400
پهنای باند @3DB (مخصوّص) (هرتز)	200	200	300
دقت خروجی (SPI دیجیتال) (بیتی)	24	24	24
نرخ خروجی (ODR) (بر حسب نیاز) (Hz)	12K	12K	12K
تاخیر (مخصوّص) (ms)	<1.5	<1.5	<1
ثبات بی طرفی (درجه/ساعت))	<0.1	<0.5	<0.1
ثبات تعصب (1σ 10s) (درج/hr (((1o))	<1	<5	<1
ثبات تعصب (1σ 1s) (درج/hr (((1o))	<3	<15	<3
خطای تعصب در درجه حرارت (1σ) (درجه/ساعت ((1o))	<10	<30	10
تغییرات دمای تعصب، کالیبر شده ((1σ) (درجه/ساعت ((1o))	<1	<10	<1
تکرار تعصب (درجه/ساعت ((1o))	<0.5	<3	<0.3
فاکتور مقیاس در 25 درجه سانتیگراد (lb/deg/s)	16000	16000	20000
تکرار فاکتور مقیاس (1σ) (ppm ((1o))	<20 ppm	<20 ppm	<100 ppm
فاکتور مقیاس در مقابل دمای (1σ) (ppm ((1o))	<100 ppm	<100 ppm	< 300 ppm
عدم خطی بودن فاکتور مقیاس (1σ) (ppm)	< 150 ppm	< 150 ppm	< 300 ppm
حرکت تصادفی زاویه ای (ARW) (°/√h)	<0.05	<0.25	<0.05
سر و صدا (از اوج به اوج) (درجه/ ثانیه)	<0.35	<0.4	<0.25
حساسیت GValue (°/hr/g)	<1	<3	<1
خطای اصلاح ارتعاش (12gRMS,20-2000) (°/hr/g ((rms))	<1	<3	<1

مناسب بودن محیط زیست

ضربه (قدرت روشن)	500 گرم، 1 دقیقه
مقاومت ضربه (طاقت خاموش)	10000 گرم، 10 دقیقه
ارتعاش (قدرت روشن)	18g rms (20Hz تا 2kHz)
دمای کار	-40 تا +85 درجه
دمای نگهداری	-55 تا +125 درجه سانتیگراد
ولتاژ تغذیه	5±0.25 ولت
مصرف جاری	45ما

طراحی PCB

خازن های جدا کننده برای پین های VCP، VREF، VBUF و VREG باید تا حد ممکن به پین ها نزدیک شوند و مقاومت معادل ردیابی ها به حداقل برسد.دیگر انتهای خازن های جدا کننده برای VREF، VBUF و VREG به نزدیکترین AVSS_LN متصل می شوند و سپس از طریق یک دانه مغناطیسی به زمین سیگنال می دهند.

خازن های جدا کننده برای VCC و VIO باید در نزدیکی پین های مربوطه قرار گیرند. هنگامی که VCC در حالت عادی کار می کند، جریان کلی حدود 35 mA خواهد بود.نیاز به ردیف PCB گسترده برای اطمینان از ثبات ولتاژ.

برای مونتاژ بدون مشکل، از مسیرهای زیر بسته اجتناب کنید و اجزای را از مناطق غلظت استرس دور کنید.نقاط تماس مکانیکی خارجی، و مناطق مستعد انحراف در طول نصب.
