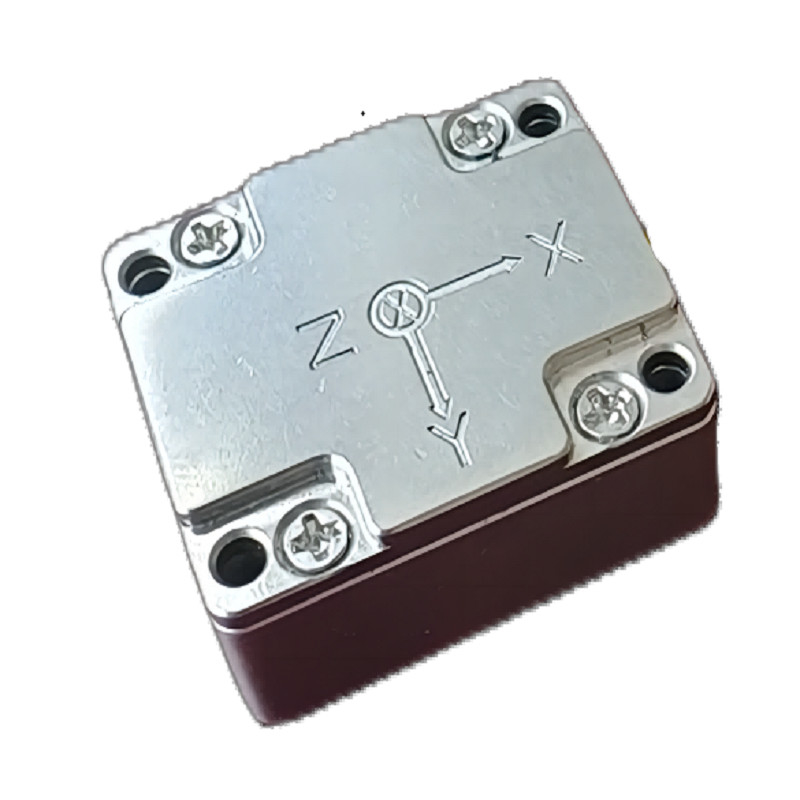

ضد تداخل سه محور IMU Gyro برای صنعتی

نام تجاری:	Firepower
شماره مدل:	GI200-A0-IMU
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	1000/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

IMU Gyro

محدوده گریو:

500 درجه بر ثانیه

شتاب سنج آلن واریانس:

0.06 میلی گرم

واریانس گریو آلن:

1.6 درجه در ساعت

راه رفتن تصادفی زاویه ای گریو:

0.3°/√hr

چگالی نویز گریو:

0.002°/s/√Hz

مصرف برق:

1.5 وات

MTBF:

> 20000H

جزئیات بسته بندی:

جعبه با اسفنج

قابلیت ارائه:

1000/ماه

برجسته کردن:

جیرو سه محور IMU,دستگاه ضد تداخل IMU Gyro,ناوبری بی وقفه ی IMU Gyro

Anti-interference IMU Gyro

Inertial navigation IMU Gyro

توضیح محصول

ضد تداخل سه محور IMU Gyro برای ناوبری بی وقفه

توضیحات محصول

GI200-A0 (B0) -IMU یک واحد اندازه گیری بی وقفه (IMU) بر اساس تکنولوژی میکرو ماشینکاری (MEMS) است، با یک جیروسکوپ MEMS با عملکرد بالا و شتاب سنج MEMS ساخته شده است.تولید 3 سرعت زاویه ای و 3 شتاب..

GI200-A0 (B0) -IMU در نسخه های A0 (تعداد پایین) و B0 (تعداد بالا) موجود است.

ویژگی های اصلی

ژایروسکوپ دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 2000o/s
2. ثبات انحراف A0: 6 °/H (GJB، 10s، محور Z) ، 9 °/H (GJB، 1s، محور Z) ، 1.6 °/H (ALLAN، محور Z)
3. ثبات انحراف B0: 3 °/H (GJB، 10s، محور Z) ، 4.5 °/H (GJB، 1s، محور Z) ، 0.8 °/H (ALLAN، محور Z)
سرعت سنج دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 200g
2. ثبات تعصب A0: 0.4mg (GJB، 10s) ، 0.6mg (GJB، 1s) ، 0.06 mg (ALLAN)
3. ثبات انحراف B0: 0.2mg (GJB، 10s) ، 0.3mg (GJB، 1s) ، 0.03mg (ALLAN)
قابلیت اطمینان بالا: MTBF > 20000h
دقت تضمین شده در محدوده کامل دما (-40 °C ~ 80 °C): الگوریتم کالیبراسیون و جبران دما با عملکرد بالا.
مناسب برای کار در شرایط ارتعاش قوی؛
رابط 1 کانال UART، 1 کانال SPI، 1 کانال CAN

حوزه اصلی کاربرد

رانندگی هوشمند
UAV های تاکتیکی و صنعتی
مهمات هوشمند
جستجوگر
ارتباطات در حال حرکت
نقشه برداری
پلتفرم رو ثبات بده

شاخص های محصول

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
جیرو	محدوده اندازه گیری پویا			500	2000	o/s
	ثبات بی طرفی صفر	انحراف آلن، محور Z		1.6		o/h
		انحراف آلن، محور X و Y		3.2		o/h
		میانگین 10 ثانیه (-40 °C ~ + 80 °C، دمای ثابت) ، محور Z		6		o/h
		متوسط 1s (-40 °C ~ + 80 °C، دمای ثابت) ، محور Z		9		o/h
		میانگین 10 ثانیه (-40 °C ~ + 80 °C، دمای ثابت) ، محور X و محور Y		12		o/h
		میانگین 1 ثانیه (-40 °C ~ + 80 °C، دمای ثابت) ، محور X و محور Y		18		o/h
	تعصب صفر	محدوده بی طرفی صفر، محور Z		±0.14		o/s
		محدوده بی طرفی صفر، محور X و محور Y		±0.4		o/s
		تغییر بی طرفی صفر در کل محدوده دمایی، محور Z1		±0.04		o/s
		تغییر بی طرفی صفر در کل محدوده دمایی، محور X و Y1		±0.12		o/s
		تکرار قابل آغاز، محور Z		0.004		o/s
		تکرار قابل آغاز، محور X و محور Y		0.012		o/s
		تکرار شروع روزانه، محور Z		0.006		o/s
		شروع تکرار روز به روز، محور X و محور Y		0.018		o/s
		اثر شتاب خطی بر انحراف		0.004		o/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و بعد از لرزش2		0.004		o/s/g
		تاثیر لرزش بر انحراف صفر، تغییر قبل و در طول لرزش2		0.004		o/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس، محور Z		0.6		%
		دقت فاکتور مقیاس، محور X و Y		1.2		%
		عدم خطی بودن فاکتور مقیاس، محور Z		0.02		%FS
		عدم خطی بودن فاکتور مقیاس، محور X و Y		0.04		%FS
	راه رفتن تصادفی زاویه ای			0.3		°/√hr
	تراکم سر و صدا			0.002		°/s/√Hz
	قطعنامه			3.052×10⁻⁷		o/s/LSB
	پهنای باند			200		هرتز
سرعت سنج	محدوده اندازه گیری پویا			16	200	g
	ثبات بی طرفی صفر	انحراف آلن		0.06		مگ
		میانگین 10 ثانیه (-40 °C ~ + 80 °C، دمای ثابت)		0.4		مگ
		متوسط 1s (-40 °C ~ + 80 °C، دمای ثابت)		0.6		مگ
	تعصب صفر	محدوده انحراف صفر		16	30	مگ
		تغییر بی طرفی صفر در کل محدوده دمای، مقدار اوج به اوج1		10	20	مگ
		تکرار شدن شروع های متوالی		1		مگ
		تکرار پذیری روزانه آغاز می شود.		1.6		مگ
		ضریب دمای بی طرفی صفر		0.1	0.2	mg/°C
	فاکتور مقیاس	دقت فاکتور مقیاس		4		%
	فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس		0.2		%FS
	سرعت راه رفتن تصادفی			0.058		m/s/√hr
	تراکم سر و صدا			0.05		mg/√Hz
	قطعنامه			1.221×10⁻⁸		g/LSB
	پهنای باند			200		هرتز
مقناطیس سنج	محدوده میدان مغناطیسی	ب_-آره.		±1300		μT
	محدوده میدان مغناطیسی	ب_rg,z		±2500		μT
	قطعنامه			0.3		μT
	مسیر و خط طول	جزء ژئومغناطیسی افقی 30 μT، 25 °C		±2.5		دگ
رابط ارتباطی	SPI یک کانال	نرخ بود			15	مگاهرتز
	UART یک کانال	نرخ بود		230.4		Kbps
	1- کانال CAN	نرخ بود			1	مگاهرتز
	فرکانس نمونه گیری	SPI		200	1000	هرتز
		UART		200		هرتز
		می تواند		200
ویژگی های الکتریکی	ولتاژ		3	3.3	3.6	V
	مصرف برق				1.5	W
	ریپل	P-P			100	mV
ویژگی های ساختاری	اندازه			47×44×14		mm
ویژگی های ساختاری	وزن			50		g
محیط استفاده	دمای کار		-40		80	°C
	دمای ذخیره سازی		-۴۵		85	°C
	ارتعاش			20 تا 2000 هرتز6.06 گرم
	تاثیر			1000 گرم0.5ms
قابلیت اطمینان	MTBF			20000		h
قابلیت اطمینان	زمان کار مستمر			120		h
1: انحراف صفر کل فرآیند تغییر دمای محاسبه می شود، نرخ تغییر دمای ≤ 1 °C/min و محدوده دمای -40 °C ~ + 80 °C است.
2: حالت ارتعاش 6.06G، 20Hz ~ 2000Hz
