جزئیات محصولات

Created with Pixso. صفحه اصلی Created with Pixso. محصولات Created with Pixso.
ژیروسکوپ فیبر نوری
Created with Pixso.

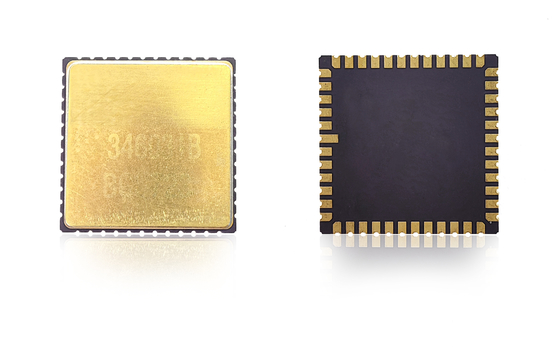

تراشه های ژایرو MEMS PCB های ژایرو فیبر نوری برای ناوبری و ثبات دقیق

تراشه های ژایرو MEMS PCB های ژایرو فیبر نوری برای ناوبری و ثبات دقیق

نام تجاری: Firepower
Model Number: MGZ332HC
مقدار تولیدی: 1
قیمت: قابل مذاکره
شرایط پرداخت: T/T
توانایی عرضه: 500 در ماه
اطلاعات دقیق
محل منبع:
چین
نام محصول:
PCB GYRO
محدوده:
400 درجه بر ثانیه
عرض باند:
>90 هرتز
قطعنامه:
۲۴ بیت
ضریب مقیاس:
20000 lb/deg/s
تاخیر (سفارشی):
<3 میلی‌ثانیه
عدم ثبات تعصب:
0.05درجه در ساعت
جزئیات بسته بندی:
اسفنج + جعبه
قابلیت ارائه:
500 در ماه
برجسته کردن:

تراشه های ژایرو با دقت بالا MEMS,پی سی بی جیرو فیبر نوری ناوبری,پی سی بی جیرو فیبر نوری با دقت بالا

,

Navigation Fiber Optic Gyro PCB

,

High Precision Fiber Optic Gyro PCB

توضیحات محصول

تراشه های ژایرو MEMS PCB های ژایرو فیبر نوری برای ناوبری و ثبات دقیق



طراحی PCB:

خازن های جداکننده برای پین های VCP، VREF، VBUF و VREG باید تا حد ممکن به پین ها نزدیک شوند و مقاومت معادل ردیاب ها باید به حداقل برسد.دیگر انتهای خازن های جدا کننده برای VREFVBUF و VREG به نزدیکترین AVSS _ LN متصل می شوند و سپس از طریق یک دانه مغناطیسی به زمین سیگنال می دهند.زمانی که VCC در عملکرد عادی استدر این حالت، جریان کلی حدود 35 mA خواهد بود، که نیاز به یک ردیابی PCB گسترده برای اطمینان از ثبات ولتاژ دارد.✅ برای جلوگیری از مناطق متمرکز استرس، اجزای موجود را پیدا کنیدلازم است از عناصر بزرگ تبعید گرما و مناطق با تماس مکانیکی خارجی، اکستروژن و کشیدن اجتناب شود.و همچنین مناطقی که پیچ های موقعیت دهی در طول نصب کلی دچار انحراف می شوند.


تراشه های ژایرو MEMS PCB های ژایرو فیبر نوری برای ناوبری و ثبات دقیق 0

در مورد محصول

عملکرد   MGZ332HC-P1 MGZ332HC-P5 MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1 MGZ330HC-A1
محدوده درجات 400 400 400 400 400 100
پهنای باند @3DB سفارشی) هرتز 90 180 200 200 300 50
دقت خروجی ((SPI دیجیتال) تکه ها 24 24 24 24 24 24
نرخ خروجی (ODR) (مخصوّص) هرتز 12K 12K 12K 12K 12K 12K
تاخير ((مخصوّص) ms <3 <1.5 <1.5 <1.5 <1 <6
ثبات تعصب درجه/ساعت ((1o) <0.05 <0.05 <0.1 <0.5 <0.1 <0.02
ثبات تعصب (1σ 10s) درجه/ساعت ((1o) <0.5 <0.5 <1 <5 <1 <0.1
ثبات تعصب (1σ 1s) درجه/ساعت ((1o) <1.5 <1.5 <3 <15 <3 <0.3
خطای تعصب در درجه حرارت (1σ) درجه/ساعت ((1o) <5 <5 <10 <30 10 5
تغییرات دمای تعصب، کالیبر شده ((1σ) درجه/ساعت ((1o) <0.5 <0.5 <1 <10 <1 <0.5
تکرار تعصب درجه/ساعت ((1o) <0.5 <0.5 <0.5 <3 <0.3 <0.1
فاکتور مقیاس در 25 درجه سانتیگراد lsb/deg/s 20000 20000 16000 16000 20000 80000
تکرار فاکتور مقیاس (1σ) ppm ((1o) <20 ppm <20 ppm <20 ppm <20 ppm <100 ppm <100 ppm
فاکتور مقیاس در مقابل دمای (1σ) ppm ((1o) 100 ppm 100 ppm <100 ppm <100 ppm < 300 ppm < 300 ppm
عدم خطی بودن فاکتور مقیاس (1σ) ppm 100 ppm 100 ppm < 150 ppm < 150 ppm < 300 ppm < 300 ppm
راه رفتن تصادفی زاویه ای ((ARW) °/√h <0.025 <0.025 <0.05 <0.25 <0.05 <0.005
سر و صدا ((از اوج به اوج) درجات <0.15 <0.3 <0.35 <0.4 <0.25 <0.015
حساسیت GValue °/ساعت/گرم <1 <1 <1 <3 <1 <1
خطای اصلاح ارتعاش ((12gRMS,20-2000) °/hr/g ((rms) <1 <1 <1 <3 <1 <1
زمان روشن شدن (دادهای معتبر) s ۷۵۰ متر
فرکانس رزونانس سنسور hz 10.5k-13.5k
مناسب بودن برای محیط زیست
ضربه (قدرت روشن) ۵۰۰ گرم، ۱ دقیقه
مقاومت ضربه (طاقت خاموش) 10000 گرم، 10 دقیقه
ارتعاش ((قدرت روشن) 18g rms (20Hz تا 2kHz)
دمای کار -40°C----+85°C
دمای نگهداری -55°C----+125°C
ولتاژ تغذیه 5±0.25 ولت
مصرف جاری 45ما





تراشه های ژایرو MEMS PCB های ژایرو فیبر نوری برای ناوبری و ثبات دقیق 1



نصب

جیروسکوپ MEMS با عملکرد بالا یک تجهیزات آزمایش با دقت بالا است.توصیه می شود هنگام نصب دستگاه بر روی صفحه PCB، جنبه های زیر را در نظر بگیرید:برای ارزیابی و بهینه سازی قرار دادن سنسور بر روی PCB، توصیه می شود جنبه های زیر را در نظر بگیرید و در طول مرحله طراحی از ابزارهای اضافی استفاده کنید:در سمت حرارتیبرای فشارهای مکانیکی: اندازه گیری خم شدن و/یا شبیه سازی عناصر محدودیک آزمایش افت انجام می شود. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): به طور کلی توصیه می شود که ضخامت PCB به حداقل برسد (توصیه شده: 1.6 ~ 2.0 mm) ، زیرا استرس ذاتی یک صفحه PCB نازک کوچک است.به دلیل فشارهای مکانیکی، قرار دادن سنسور به طور مستقیم زیر دکمه یا نزدیک دکمه توصیه نمی شود.جای گیری سنسور در نزدیکی یک نقطه بسیار داغ مانند یک کنترل کننده یا تراشه گرافیکی توصیه نمی شود، زیرا این می تواند صفحه PCB را گرم کند و باعث افزایش دمای سنسور شود.
