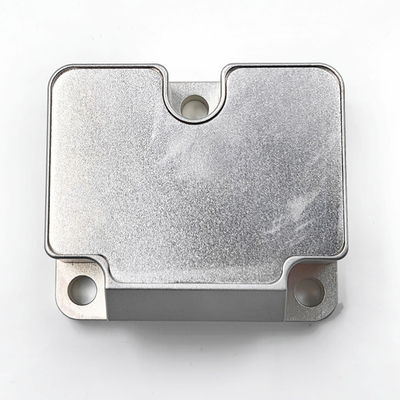

Stim300 آنالوگ 3 محور حسگر Imu قیمت پایین

Name: Stim300 آنالوگ 3 محور حسگر Imu قیمت پایین
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	IMU300C
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، L/C
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

واحد اندازه گیری بی وقفه

محدوده اندازه گیری ژیروسکوپ:

± 500º/s

ژیروسکوپ پایداری بایاس صفر:

0.3 درجه در ساعت

راه رفتن تصادفی زاویه ای:

0.06 درجه /√h

برد شتاب سنج:

16G

ثبات تعصب acc:

0.02 میلی گرم

ضریب مقیاس:

0.02% FS

پهنای باند:

200 هرتز

خروجی:

RS422

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

سنسور 3 محور analog imu,سنسور 3 محور IMU با عملکرد بالا,سنسور انالوگ 200 هرتز

high performance 3 axis imu sensor

analog 200hz imu sensor

توضیح محصول

STIM300 آنالوگ IMU حسگر کم هزینه IMU

شاخص های محصول

پارامتر		شرایط آزمایش	دقت طراحی	واحد
جیرو	محدوده اندازه گیری پویا	-	±500	o/s
	ثبات تعصب	انحراف آلن (500 درجه در ثانیه، دمای عادی)	0.3	o/h
	ثبات تعصب	میانگین 10 ثانیه (-40 °C ~ + 80 °C، دمای ثابت)	3.0	o/h
	تعصب	محدوده بی طرفی صفر	0.1	o/s
		تغییرات بی طرفی صفر در کل محدوده دمایی	0.01	o/s
		شروع تکرار	0.005	o/s
		اثر شتاب خطی بر انحراف	0.002	o/s/g
		تاثیر لرزش بر بیاس، تغییر قبل و بعد از لرزش	0.002	o/s/g
		تاثیر لرزش بر Bias، تغییر قبل و در طول لرزش	0.001	o/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس	0.1	%
	فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس	0.01	%FS
	راه رفتن تصادفی زاویه ای	-	0.06	°/√hr
	پهنای باند	-	200	هرتز
سرعت سنج	محدوده اندازه گیری پویا	-	16	g
	ثبات تعصب	انحراف آلن (مجموعه 16g، دمای طبیعی)	0.02	مگ
	ثبات تعصب	میانگین 10 ثانیه (-40 °C ~ + 80 °C، دمای ثابت)	0.03	مگ
	تعصب	محدوده بی طرفی صفر	1	مگ
		تغییرات بی طرفی صفر در کل محدوده دمایی	1	مگ
		شروع تکرار	0.2	مگ
	فاکتور مقیاس	دقت فاکتور مقیاس	0.3	%
	فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس	0.02	%FS
	سرعت راه رفتن تصادفی	-	0.08	m/s/√hr
	پهنای باند	-	200	هرتز
رابط ارتباطی	SR422 یک طرفه	نرخ بود	460.8	مگاهرتز
رابط ارتباطی	فرکانس نمونه گیری	UART	1000	هرتز
ویژگی های الکتریکی	ولتاژ	-	5	V
	مصرف برق	-	1.5	W
	ریپل	P-P	150	mV
ویژگی های ساختاری	اندازه	-	38.6×44.6×215	mm
ویژگی های ساختاری	وزن	-	65±2	g
محیط استفاده	دمای کار	-	-40 تا 80	°C
	دمای ذخیره سازی	-	-45 تا 85	°C
	ارتعاش	-	20 تا 2000 هرتز6.06 گرم
	تاثیر	-	۶۰۰۰ گرم0.5ms
قابلیت اطمینان	MTBF	-	20000	h
قابلیت اطمینان	زمان کار مستمر	-	120	h

ویژگی های محصول

ژایروسکوپ دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 500o/s
2. ثبات بی طرفی صفر: 3 °/H (GJB، 10s) ، 0.3 °/H (ALLAN)
سرعت سنج دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 16G
2. ثبات بی طرفی صفر: 0.1mg (GJB، 10S) ، 0.02mg (ALLAN)
قابلیت اطمینان بالا: MTBF > 20000h
دقت تضمین شده در محدوده کامل دما (-40 °C ~ 80 °C): الگوریتم کالیبراسیون و جبران دما با عملکرد بالا.
مناسب برای کار در شرایط ارتعاش قوی؛
رابط یک طرفه RS422
سازگار با STIM300

حوزه کاربرد

UAV های تاکتیکی و صنعتی
مهمات هوشمند
جستجوگر

مرور کلی محصول

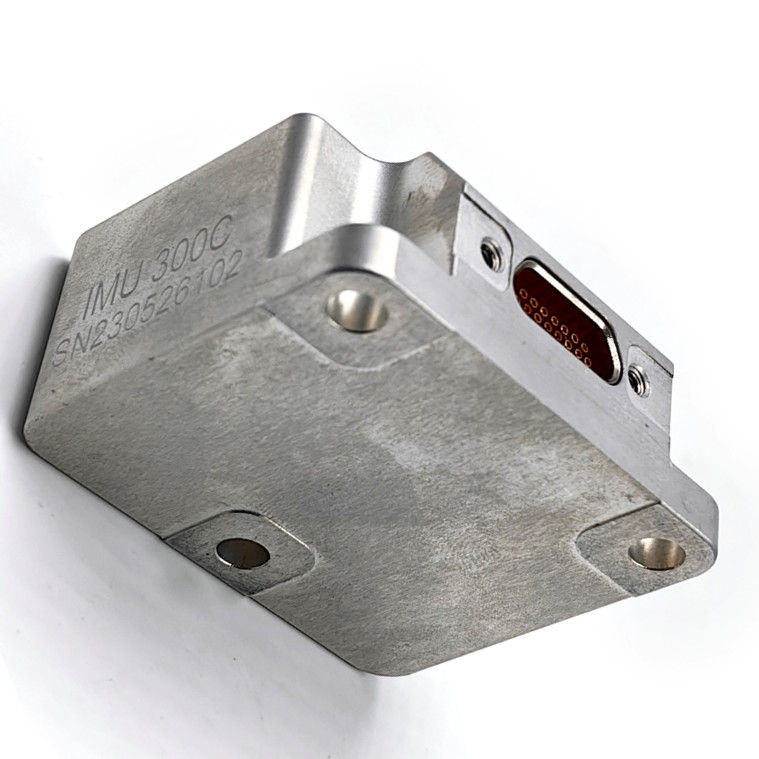

IMU300C-A0-IMU یک واحد اندازه گیری بی وقفه (IMU) مبتنی بر تکنولوژی میکرو ماشینکاری (MEMS) است که دارای یک ژایروسکوپ MEMS با عملکرد بالا و شتاب سنج MEMS است.تولید 3 سرعت زاویه ای و 3 شتاب.

رابط الکتریکی

رابط الکتریکی محصول IMU300C-A0-IMU J30J-15 TJL است و تعریف و تخصیص تماس خاص در جدول زیر نشان داده شده است:

شماره بخیه	نام	نوع	یادآوری
1	TxD-	تولید	RS422
2	RxD-	ورودی	RS422
3	TST_1	تولید
4	TOV_1	تولید
5	RST	ورودی
6	GND	ورودی
7	بازپرداخت
8	VCC_5V	منبع برق	+5v
9	TxD+	تولید	RS422
10	RxD+	ورودی	RS422
11	ExtTrig	ورودی	ورودی همزمان 5 ولت
12	GND	ورودی
13	GND	ورودی
14	بازپرداخت
15	GND	زمین قدرت

اندازه
