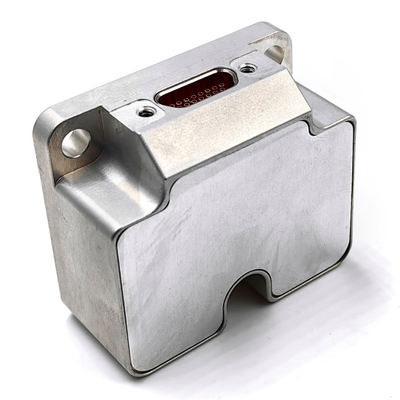

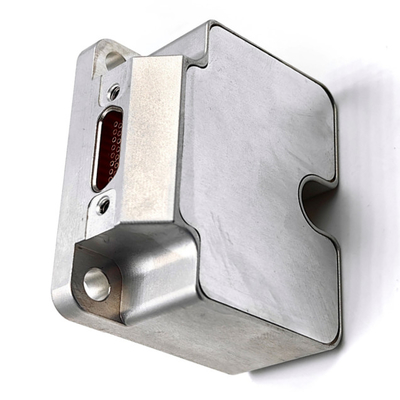

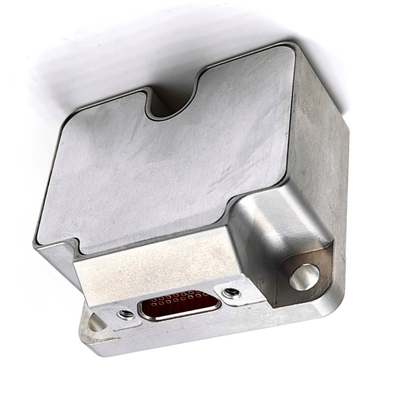

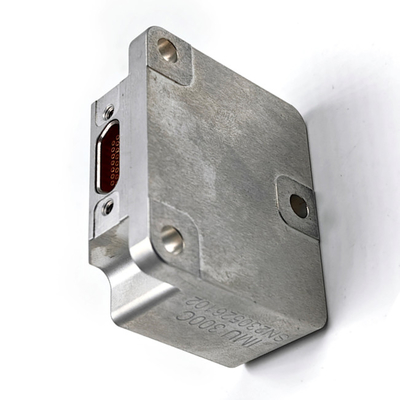

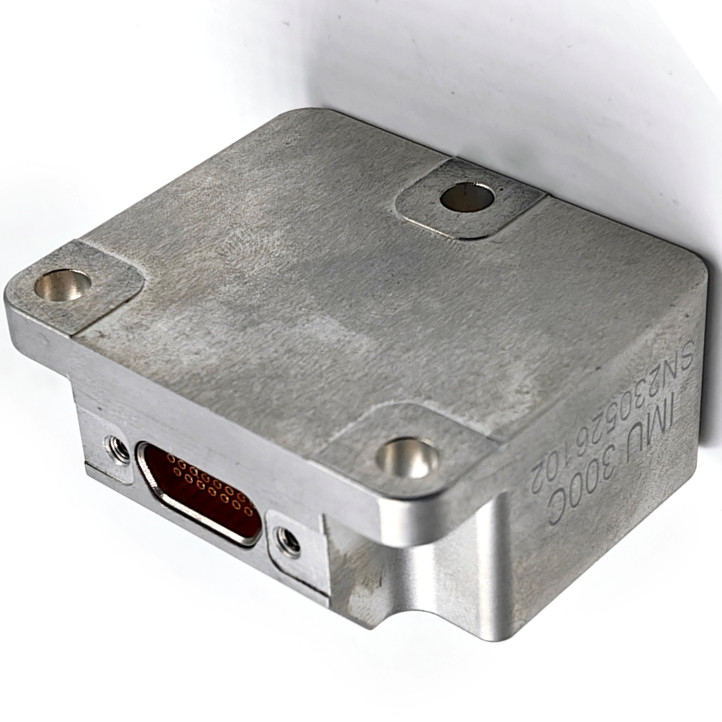

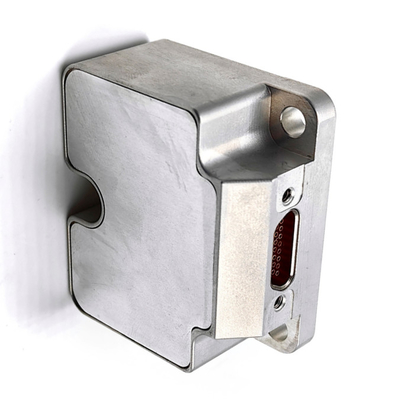

16g شتاب Gyro 200hz حسگر Imu کم آفست 3 محور

Name: 16g شتاب Gyro 200hz حسگر Imu کم آفست 3 محور
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	IMU300C
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، L/C
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

واحد اندازه گیری بی وقفه

محدوده اندازه گیری ژیروسکوپ:

± 500º/s

ژیروسکوپ پایداری بایاس صفر:

0.3 درجه در ساعت

راه رفتن تصادفی زاویه ای:

0.06 درجه /√h

برد شتاب سنج:

16G

ثبات تعصب acc:

0.02 میلی گرم

ضریب مقیاس:

0.02% FS

پهنای باند:

200 هرتز

خروجی:

RS422

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

سنسور 3 محور,سنسور کم تعویض 200 هرتز,سنسور 200 هرتز

low offset 200hz imu sensor

200hz imu sensor

توضیح محصول

ژیروسکوپ IMU با شتاب 16 گرم، IMU با آفست کم

ویژگی های محصول

ژیروسکوپ دیجیتال سه محوره:
1. محدوده اندازه گیری دینامیکی: ± 500 درجه در ثانیه;
2. پایداری بایاس صفر: 3 درجه در ساعت (GJB، 10 ثانیه)، 0.3 درجه در ساعت (ALLAN);
شتاب سنج دیجیتال سه محوره:
1. محدوده اندازه گیری دینامیکی: ± 16 G;
2. پایداری بایاس صفر: 0.1 میلی گرم (GJB، 10 ثانیه)، 0.02 میلی گرم (ALLAN);
قابلیت اطمینان بالا: MTBF > 20000 ساعت;
دقت تضمین شده در محدوده دمایی کامل (-40 درجه سانتیگراد ~ 80 درجه سانتیگراد): الگوریتم کالیبراسیون و جبران دمای بالا داخلی;
مناسب برای کار در شرایط ارتعاش شدید;
رابط 1 طرفه RS422
سازگار با STIM300

شاخص های محصول

پارامتر		شرایط تست	دقت طراحی	واحد
ژیرو	محدوده اندازه گیری دینامیکی	-	±500	درجه در ثانیه
	پایداری بایاس	واریانس آلان (محدوده 500 درجه در ثانیه، دمای معمولی)	0.3	درجه در ساعت
	پایداری بایاس	میانگین 10 ثانیه (-40 درجه سانتیگراد ~ + 80 درجه سانتیگراد، دمای ثابت)	3.0	درجه در ساعت
	بایاس	محدوده بایاس صفر	0.1	درجه در ثانیه
		تغییر بایاس صفر در محدوده دمایی کامل	0.01	درجه در ثانیه
		تکرارپذیری شروع	0.005	درجه در ثانیه
		اثر شتاب خطی بر بایاس	0.002	درجه در ثانیه بر گرم
		تأثیر ارتعاش بر بایاس، تغییر قبل و بعد از ارتعاش	0.002	درجه در ثانیه بر گرم
		تأثیر ارتعاش بر بایاس، تغییر قبل و در حین ارتعاش	0.001	درجه در ثانیه بر گرم
	ضریب مقیاس	دقت ضریب مقیاس	0.1	درصد
	ضریب مقیاس	غیر خطی بودن ضریب مقیاس	0.01	درصد FS
	راه رفتن تصادفی زاویه ای	-	0.06	درجه بر رادیکال ساعت
	پهنای باند	-	200	هرتز
شتاب سنج	محدوده اندازه گیری دینامیکی	-	16	گرم
	پایداری بایاس	واریانس آلان (محدوده 16 گرم، دمای معمولی)	0.02	میلی گرم
	پایداری بایاس	میانگین 10 ثانیه (-40 درجه سانتیگراد ~ + 80 درجه سانتیگراد، دمای ثابت)	0.03	میلی گرم
	بایاس	محدوده بایاس صفر	1	میلی گرم
		تغییر بایاس صفر در محدوده دمایی کامل	1	میلی گرم
		تکرارپذیری شروع	0.2	میلی گرم
	ضریب مقیاس	دقت ضریب مقیاس	0.3	درصد
	ضریب مقیاس	غیر خطی بودن ضریب مقیاس	0.02	درصد FS
	راه رفتن تصادفی سرعت	-	0.08	متر بر ثانیه بر رادیکال ساعت
	پهنای باند	-	200	هرتز
رابط ارتباطی	1 طرفه SR422	نرخ باود	460.8	مگاهرتز
رابط ارتباطی	فرکانس نمونه برداری	UART	1000	هرتز
ویژگی های الکتریکی	ولتاژ	-	5	ولت
	مصرف برق	-	1.5	وات
	ریپل	P-P	150	میلی ولت
ویژگی های ساختاری	اندازه	-	38.6 × 44.6 × 21.5	میلی متر
ویژگی های ساختاری	وزن	-	65±2	گرم
محیط استفاده	دمای کارکرد	-	-40~80	درجه سانتیگراد
	دمای ذخیره سازی	-	-45~85	درجه سانتیگراد
	ارتعاش	-	20~2000 هرتز، 6.06 گرم
	ضربه	-	6000 گرم، 0.5 میلی ثانیه
قابلیت اطمینان	MTBF	-	20000	ساعت
قابلیت اطمینان	زمان کار مداوم	-	120	ساعت

بررسی اجمالی محصول

IMU300C-A0-IMU یک واحد اندازه گیری اینرسی (IMU) است که بر اساس فناوری ریزماشین کاری (MEMS) ساخته شده است، با ژیروسکوپ MEMS و شتاب سنج MEMS با عملکرد بالا، که 3 سرعت زاویه ای و 3 شتاب را خروجی می دهد.

رابط الکتریکی

کانکتور الکتریکی محصول IMU300C-A0-IMU J30J-15 TJL است و تعریف و تخصیص خاص مخاطبین در جدول زیر نشان داده شده است:

شماره دوخت	نام	نوع	یادداشت
1	TxD-	خروجی	RS422
2	RxD-	ورودی	RS422
3	TST_1	خروجی
4	TOV_1	خروجی
5	RST	ورودی
6	GND	ورودی
7	یدکی
8	VCC_5V	منبع تغذیه	+5 ولت
9	TxD+	خروجی	RS422
10	RxD+	ورودی	RS422
11	ExtTrig	ورودی	ورودی همزمان 5 ولت
12	GND	ورودی
13	GND	ورودی
14	یدکی
15	GND	زمین منبع تغذیه

اندازه
