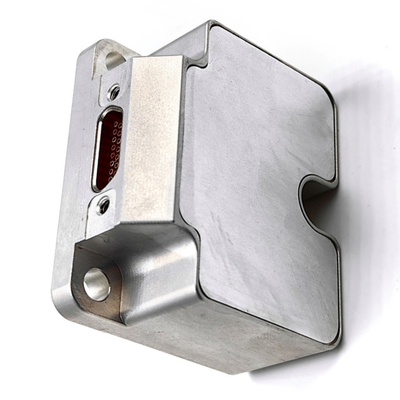

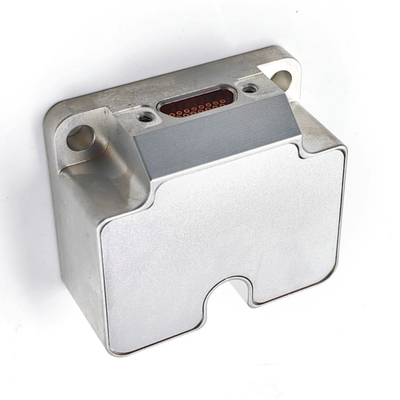

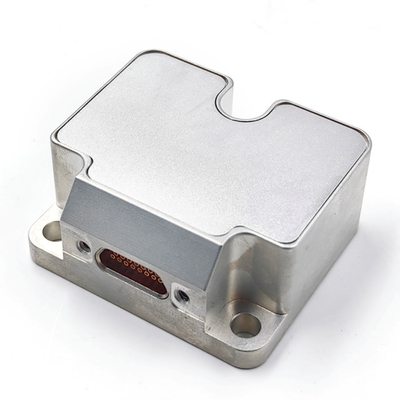

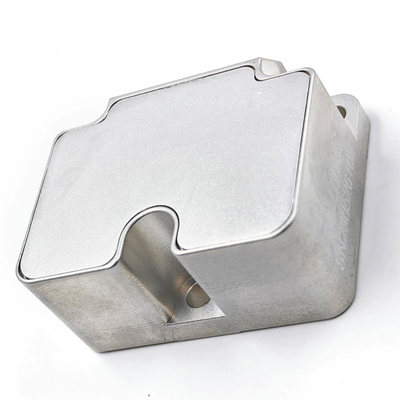

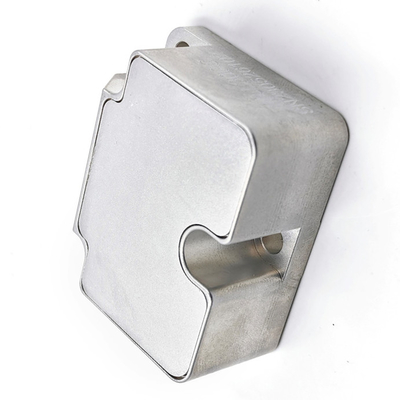

500 درجه 16g Imu Accelerometer جرایرو کم تعویض سنجه اندازه گیری بی وقفه

Name: 500 درجه 16g Imu Accelerometer جرایرو کم تعویض سنجه اندازه گیری بی وقفه
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	IMU300C
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، L/C
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

Product name:

Inertial Measurement Unit

gyro measuring range:

±500º/s

gyro zero bias stability:

0.3 deg/h

angular random walk:

0.06deg /√h

accelerometer range:

16g

acc bias stability:

0.02mg

Scale factor:

0.02%FS

Bandwidth:

200Hz

output:

RS422

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

500 درجه سرعت سنج جیرو,16 گرام در سرعت سنج ژایرو,واحد اندازه گیری بی وقفه سرعت سنج ژایرو

16g imu accelerometer gyro

inertial measurement unit accelerometer gyro

توضیح محصول

500 درجه گیرو 16g سرعت سنج IMU حسگر اندازه گیری بی ثباتی کم

ویژگی های محصول

ژایروسکوپ دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 500o/s
2. ثبات بی طرفی صفر: 3 °/H (GJB، 10s) ، 0.3 °/H (ALLAN)
سرعت سنج دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 16G
2. ثبات بی طرفی صفر: 0.1mg (GJB، 10S) ، 0.02mg (ALLAN)
قابلیت اطمینان بالا: MTBF > 20000h
دقت تضمین شده در محدوده کامل دما (-40 °C ~ 80 °C): الگوریتم کالیبراسیون و جبران دما با عملکرد بالا.
مناسب برای کار در شرایط ارتعاش قوی؛
رابط یک طرفه RS422
سازگار با STIM300

حوزه کاربرد

UAV های تاکتیکی و صنعتی
مهمات هوشمند
جستجوگر

شاخص های محصول

پارامتر		شرایط آزمایش	دقت طراحی	واحد
جیرو	محدوده اندازه گیری پویا	-	±500	o/s
	ثبات تعصب	انحراف آلن (500 درجه در ثانیه، دمای عادی)	0.3	o/h
	ثبات تعصب	میانگین 10 ثانیه (-40 °C ~ + 80 °C، دمای ثابت)	3.0	o/h
	تعصب	محدوده بی طرفی صفر	0.1	o/s
		تغییرات بی طرفی صفر در کل محدوده دمایی	0.01	o/s
		شروع تکرار	0.005	o/s
		اثر شتاب خطی بر انحراف	0.002	o/s/g
		تاثیر لرزش بر بیاس، تغییر قبل و بعد از لرزش	0.002	o/s/g
		تاثیر لرزش بر Bias، تغییر قبل و در طول لرزش	0.001	o/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس	0.1	%
	فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس	0.01	%FS
	راه رفتن تصادفی زاویه ای	-	0.06	°/√hr
	پهنای باند	-	200	هرتز
سرعت سنج	محدوده اندازه گیری پویا	-	16	g
	ثبات تعصب	انحراف آلن (مجموعه 16g، دمای طبیعی)	0.02	مگ
	ثبات تعصب	میانگین 10 ثانیه (-40 °C ~ + 80 °C، دمای ثابت)	0.03	مگ
	تعصب	محدوده بی طرفی صفر	1	مگ
		تغییرات بی طرفی صفر در کل محدوده دمایی	1	مگ
		شروع تکرار	0.2	مگ
	فاکتور مقیاس	دقت فاکتور مقیاس	0.3	%
	فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس	0.02	%FS
	سرعت راه رفتن تصادفی	-	0.08	m/s/√hr
	پهنای باند	-	200	هرتز
رابط ارتباطی	SR422 یک طرفه	نرخ بود	460.8	مگاهرتز
رابط ارتباطی	فرکانس نمونه گیری	UART	1000	هرتز
ویژگی های الکتریکی	ولتاژ	-	5	V
	مصرف برق	-	1.5	W
	ریپل	P-P	150	mV
ویژگی های ساختاری	اندازه	-	38.6×44.6×215	mm
ویژگی های ساختاری	وزن	-	65±2	g
محیط استفاده	دمای کار	-	-40 تا 80	°C
	دمای ذخیره سازی	-	-45 تا 85	°C
	ارتعاش	-	20 تا 2000 هرتز6.06 گرم
	تاثیر	-	۶۰۰۰ گرم0.5ms
قابلیت اطمینان	MTBF	-	20000	h
قابلیت اطمینان	زمان کار مستمر	-	120	h

مرور کلی محصول

IMU300C-A0-IMU یک واحد اندازه گیری بی وقفه (IMU) مبتنی بر تکنولوژی میکرو ماشینکاری (MEMS) است که دارای یک ژایروسکوپ MEMS با عملکرد بالا و شتاب سنج MEMS است.تولید 3 سرعت زاویه ای و 3 شتاب.
IMU300C-A0-IMU دارای قابلیت اطمینان بالا و سازگاری قوی با محیط زیست است. با تطبیق نرم افزار مختلف، این محصول می تواند به طور گسترده ای در UAV های تاکتیکی و صنعتی، مهمات هوشمند،جستجوگر و سایر زمینه ها.

رابط الکتریکی

رابط الکتریکی محصول IMU300C-A0-IMU J30J-15 TJL است و تعریف و تخصیص تماس خاص در جدول زیر نشان داده شده است:

شماره بخیه	نام	نوع	یادآوری
1	TxD-	تولید	RS422
2	RxD-	ورودی	RS422
3	TST_1	تولید
4	TOV_1	تولید
5	RST	ورودی
6	GND	ورودی
7	بازپرداخت
8	VCC_5V	منبع برق	+5v
9	TxD+	تولید	RS422
10	RxD+	ورودی	RS422
11	ExtTrig	ورودی	ورودی همزمان 5 ولت
12	GND	ورودی
13	GND	ورودی
14	بازپرداخت
15	GND	زمین قدرت

اندازه

راهنمای کاربری IMU300C.pdf
