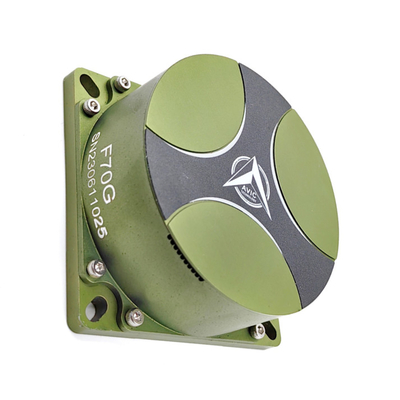

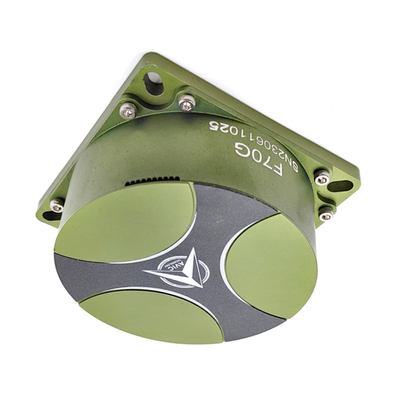

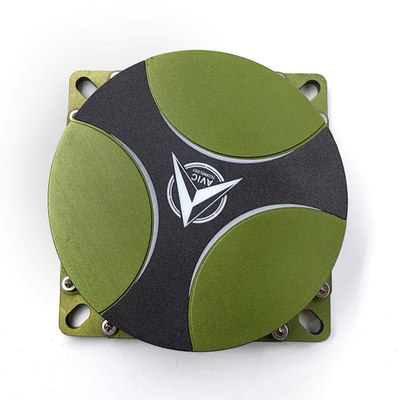

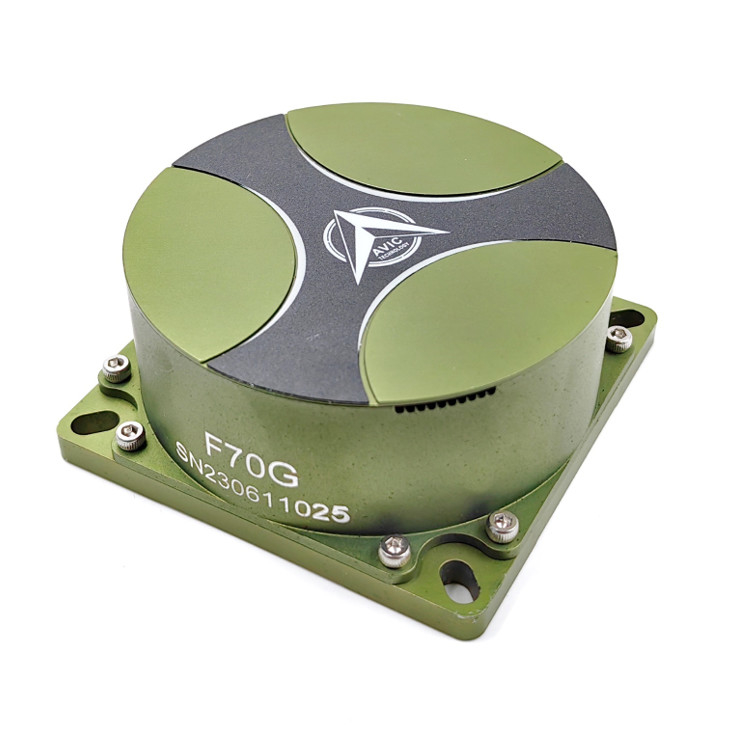

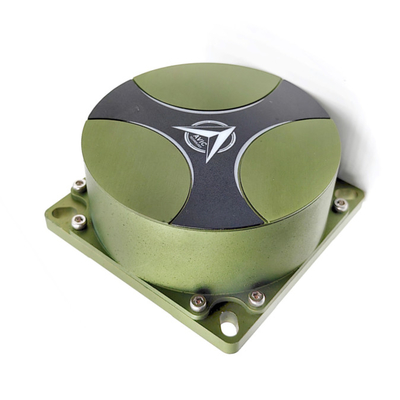

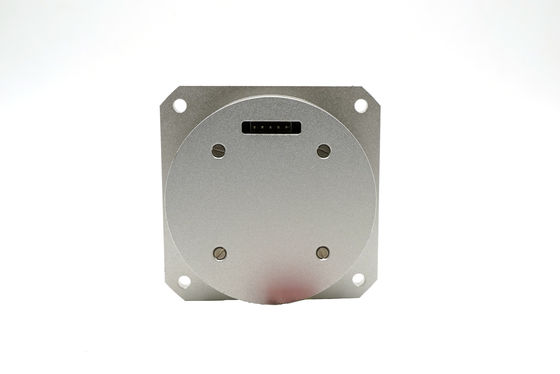

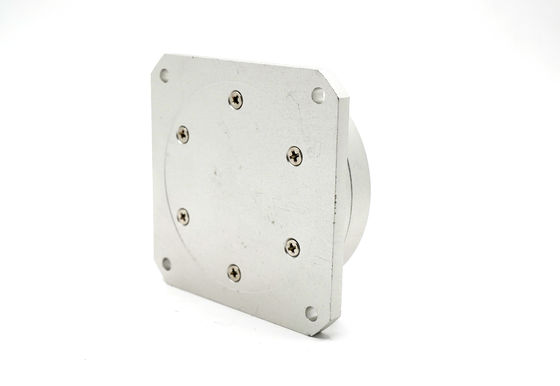

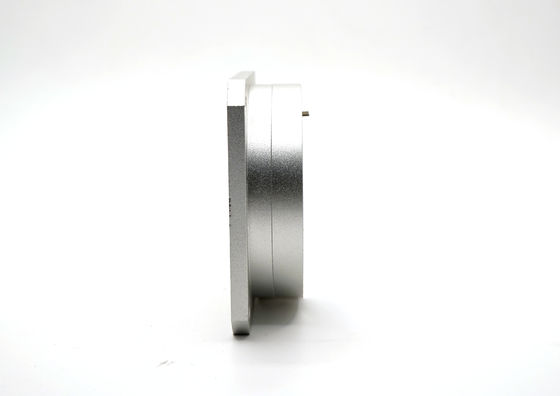

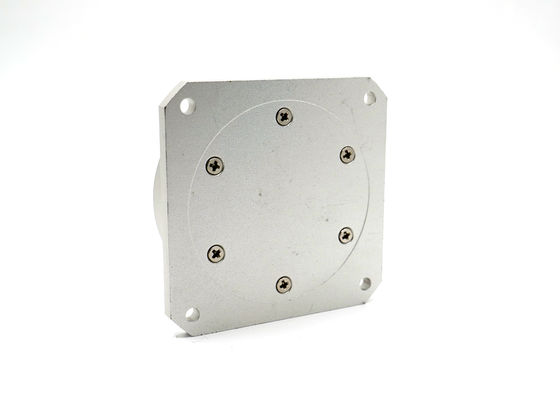

گایروسکوپ نوری پایدار برای سیستم ناوبری یکپارچه

نام تجاری:	Firepower
شماره مدل:	F70G
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	200/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

-800°/s~+800°/s

تکرارپذیری سوگیری صفر:

<=0.1 درجه در ساعت

پایداری سوگیری صفر:

<=0.1 درجه در ساعت

ضریب مقیاس:

45000× (1±5%) SP/°/s

حالت ارتباط:

RS422

دمای کار:

-45℃℃+60℃

دمای ذخیره سازی:

-55℃℃+75℃

غیر خطی بودن ضریب مقیاس:

<50ppm

تکرارپذیری فاکتور مقیاس:

<50ppm

ولتاژ تغذیه:

5 ولت

جزئیات بسته بندی:

جعبه اسفنجی +

قابلیت ارائه:

200/ماه

برجسته کردن:

ژایروسکوپ نوری پایدار,ژایروسکوپ نوری هلیکوپتر,جیروسکوپ فیبر نوری هلیکوپتر

Helicopter optical gyroscope

Helicopter fiber optic gyroscope

توضیح محصول

ژایروسکوپ نوری پایدار برای سیستم ناوبری یکپارچه

مشخصات محصول

ویژگی	ارزش
محدوده اندازه گیری	-800°/s~+800°/s
تکرار بی طرفی صفر	<=0.1°/h
ثبات بی طرفی صفر	<=0.1°/h
فاکتور مقیاس	45000× (1±5%) SP/°/s
حالت ارتباط	RS422
دمای کار	-45°C+60°C
دمای ذخیره سازی	-55°C+75°C
عدم خطی بودن فاکتور مقیاس	<50 ppm
تکرار فاکتور مقیاس	<50 ppm
ولتاژ تغذیه	5v

ابعاد

ویژگی های کلیدی

طراحی تمام فیبر - طول عمر طولانی، اندازه بسته کوچک، ثبات بالا و مقاومت بیشتر در برابر تداخل.
قطبی کننده فیبر یکپارچه - حداقل از دست دادن ورودی و نسبت انقراض بالا، ارائه مقاومت بیشتر در برابر درجه حرارت و شوک مکانیکی، و همچنین لرزش شدید.
بسته بندی قابل اعتماد و فشرده - از نظر عملیاتی برای همه نوع محیط ها قوی است، ایده آل برای کاربردهای گسترده در زمینه های غیرنظامی و نظامی است.
تکنولوژی QuichLaunch - حداقل زمان فعال سازی بدون نیاز به کالیبراسیون خارجی
طول موج مطلوب - باعث افزایش حساسیت 50٪ با همان ساختار، اندازه و هزینه می شود.
جداسازی از سر و صدا و فشرده سازی - به طور قابل توجهی زاویه تصادفی را کاهش می دهد.
تکنولوژی SelfTrack - محدوده پویایی جیرو را بهبود می بخشد.

درخواست ها

UAV/AUV/هلیکوپتر
سلاح های هسته ای تاکتیکی
هواشناسی و فضانوردی
سیستم ناوبری یکپارچه
ثبات پلت فرم بی وقفه ای
ناوبری خودرو

ویژگی های عملکرد

نه، نه	پارامتر	F70G	واحد	ملاحظات
1	حداکثر سرعت زاویه ای	±800	°/s
2	فاکتور مقیاس	45000 × (1±5%)	SP/°/s
3	عدم خطی بودن فاکتور مقیاس در دمای اتاق	≤50	ppm	@25°C
4	تکرار فاکتور مقیاس در دمای اتاق	≤50	ppm	@25°C
5	تکرار فاکتور مقیاس در دمای کامل	≤100	ppm	-40°C~+70°C
6	ثبات بی طرفی در دمای اتاق	≤0.1	10s ((1σ،°/h)	@25°C
7	تکرار تعصب در دمای اتاق	≤0.1	(1σ,°/h)	تعصب
8	تکرار تعصب در دمای کامل	≤0.2	(1σ,°/h)	-40°C~+70°C
9	زمان فعال شدن	0	دقیقه
10	راه رفتن تصادفي	0.005	o/√h
11	مقدار تعصب در طول لرزش/قبل از لرزش/پس از لرزش	≤0.3	°/ساعت
12	مقدار تعصب قبل/بعد از ارتعاش	≤0.3	°/ساعت
13	حساسیت مغناطیسی	≤0.2	°/h/G	اختیاری
14	ثبات تعصب در زمان تغییر خلاء	≤0.3	°/ساعت	0~0.085~0Mpa@2min
15	ارتعاش	۲۰ هرتز ۲۰۰۰ هرتز ۱۰ دقیقه X Y Z
16	تاثیر	15g ((3بار) نصف موج سینوس 11ms ±X ±Y ±Z

منبع برق

منبع برق	+5V	-5 ولت
نوسان ولتاژ	4.75 ولت تا 5.25 ولت	-4.75 ولت تا 5.25 ولت
ولتاژ موج گذاری نامی	20mV	20mV
مصرف برق	1.5A	0.6A

الزامات حمل و نقل و ذخیره سازی

اطلاعیه حمل و نقل

محصول را مطابق با جهت نشان داده شده در جعبه بسته بندی قرار دهید.
هنگامی که محدوده دمای آن -40°C+70°C باشد، اجازه حمل آن به وسیله حمل و نقل جاده ای، راه آهن، هوایی و آبی داده می شود.
اطمینان حاصل کنید که جعبه بسته بندی در طول حمل و نقل بدون حرکت به حامل متصل است

اطلاعیه نگهداری

محصولات قرار داده شده در جعبه بسته بندی باید در یک انبار تهویه مطبوع تحت فشار اتمسفر استاندارد نگهداری شوند، دمای محیط 15°C~35°C
مدت نگهداری محصول 15 سال است.

پاک کردن و بازرسی

بازرسی بسته بندی

بررسی ظاهر جعبه بسته بندی برای برخورد و سایر آسیب های فیزیکی
حفاظت از برق ایستاتیک باید هنگام خارج کردن محصول انجام شود.

بازرسی اسناد مدارکی

گواهی صلاحیت محصول
F70G گزارش پذیرش ژایروسکوپ فیبر نوری با حلقه بسته
F70G دستورالعمل های تعمیر و نگهداری برای ژایروسکوپ فیبر نوری با حلقه بسته (یک قطعه در هر دسته)

دانلود مستندات محصول (PDF)
