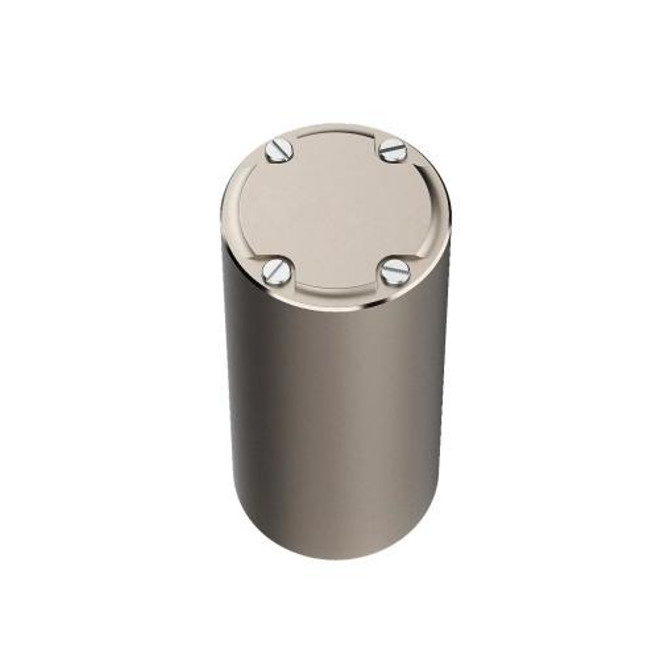

ژیروسکوپ میکرو نانو فیبر نوری، سنسور نرخ زاویه ای با خروجی دیجیتال

نام تجاری:	Firepower
شماره مدل:	FCG24
مقدار تولیدی:	1
قیمت:	1600 USD
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

حالت خروجی:

RS422

محدوده:

≥500 درجه در ثانیه

تعصب (آلن):

≤0.2 درجه در ساعت

مصرف:

≤0.7 وات

منبع برق:

5 (0.15±) V

پیاده روی تصادفی:

≤0.04°/√h (1σ)

ضریب مقیاس:

4 mv/°/s

جزئیات بسته بندی:

جعبه اسفنجی +

قابلیت ارائه:

100 در ماه

برجسته کردن:

ژیروسکوپ فیبر نوری خروجی RS422

سنسور نرخ زاویه ای اپتیک یکپارچه

سنسور نرخ زاویه ای میکرو نانو فیبر

توضیح محصول

سنسور نرخ زاویه ای ژیروسکوپ میکرو نانو فیبر نوری با یکپارچه سازی اپتیک با خروجی دیجیتال

1 دامنه

این سند الزامات و روش‌های استفاده و نگهداری از ژیروسکوپ میکرو نانو فیبر نوری MFOG-24 (محصول به اختصار) را مشخص می‌کند.

2 مراجع و استانداردها

GJB1649-1993 برنامه کنترل ESD برای محصولات الکترونیکی

3 تعاریف

هیچ یک.

4 معرفی محصول

4.1 بررسی اجمالی محصول

ژیروسکوپ فیبر نوری میکرو نانو MFOG-24 (که از این پس به عنوان این محصول نامیده می شود) یک حسگر نرخ زاویه ای است که اپتیک را با خروجی دیجیتال، مکانیک و الکترونیک یکپارچه می کند.این بر اساس اثر Sagnac است، انواع دستگاه‌های فیبر میکرو نانو را ادغام می‌کند و با شناسایی، پردازش و بازخورد اختلاف فاز تولید شده توسط دو پرتو نور که در جهت مخالف منتشر می‌شوند، فرآیند تشخیص را محقق می‌کند.

این محصول عمدتاً از اجزای مسیر نوری، اجزای مدار و اجزای ساختاری تشکیل شده است.دارای ویژگی های ساختار ساده، بدون قطعات متحرک، بدون قطعات سایش، شروع سریع، اندازه کوچک، وزن سبک و غیره است.و می تواند برای کنترل نگرش و اندازه گیری حامل اعمال شود.

4.2 ترکیب

این محصول عمدتاً از اجزای زیر تشکیل شده است:

الف) مجموعه مسیر نوری؛

ب) برد مدار سیگنال تشخیص و کنترل؛

ج) اسکلت حلقه فیبر نوری، پوسته و سایر قطعات ساختاری؛

4.3 ظاهر و بعد

این محصول استوانه‌ای است و ابعاد کلی آن φ24 × 40 میلی‌متر است

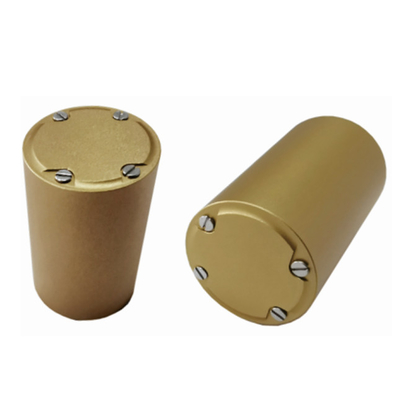

ژیروسکوپ میکرو نانو فیبر نوری، سنسور نرخ زاویه ای با خروجی دیجیتال 0

جدول 1 پارامترهای عملکرد اصلی

موارد	MFOG24	واحد
سیگنال خروجی	RS422
رابط	صفحه جوش
محور	1
مصرف	≤1.5	w
منبع تغذیه	5 (0.15±)	V
پیاده روی تصادفی	≤0.04	°/√h (1σ)
دامنه	≥500	°/s
تعصب (10s,1σ)	≤1.5	درجه در ساعت
تعصب (آلان)	≤0.4	درجه در ساعت
تکرارپذیری تعصب (Allan)	≤0.4	درجه در ساعت
ضریب مقیاس	3600	(LSB/o/s)
ضریب مقیاس غیر خطی	≤300	PPM(1σ)
زمان راه اندازی	≤1	س
پهنای باند	300	هرتز
دمای کاری	-45~+70	℃
دمای فروشگاه	-55~+85	℃
لرزش	20 ~ 2000، 0.04	هرتز، g²/Hz
ابعاد	ف24*40	میلی متر
وزن	≤30	g
