یکپارچه سازی سنسور نرخ زاویه ای اپتیک با جلوه ساگناک خروجی دیجیتال

نام تجاری:	Firepower
شماره مدل:	FCG24
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

محور:

مصرف:

≤1.5 وات

منبع برق:

5 ولت

پیاده روی تصادفی:

≤0.04 درجه/√ساعت (1σ)

محدوده:

≥500 درجه در ثانیه

تعصب (10s,1σ):

≤1.5 درجه در ساعت

تکرارپذیری تعصب (Allan):

≤0.4 درجه در ساعت

جزئیات بسته بندی:

جعبه اسفنجی +

قابلیت ارائه:

100 در ماه

برجسته کردن:

سنسور نرخ زاویه ای 1.5 واتی

سنسور نرخ زاویه ای 5 ولت

ژیروسکوپ فیبر نوری اثر ساگناک

توضیح محصول

سنسور نرخ زاویه ای یکپارچه کننده اپتیک با خروجی دیجیتال اثر ساگناک ژیروسکوپ

ژیروسکوپ فیبر نوری میکرو نانو FOG-24 (که از این پس این محصول نامیده می شود) یک حسگر نرخ زاویه ای است که اپتیکی را با خروجی دیجیتال، مکانیک و الکترونیک یکپارچه می کند.این بر اساس اثر Sagnac است، انواع دستگاه‌های فیبر میکرو نانو را ادغام می‌کند و با شناسایی، پردازش و بازخورد اختلاف فاز تولید شده توسط دو پرتو نور که در جهت مخالف منتشر می‌شوند، فرآیند تشخیص را محقق می‌کند.

این محصول عمدتاً از اجزای مسیر نوری، اجزای مدار و اجزای ساختاری تشکیل شده است.دارای ویژگی های ساختار ساده، بدون قطعات متحرک، بدون قطعات سایش، شروع سریع، اندازه کوچک، وزن سبک و غیره است.و می تواند برای کنترل نگرش و اندازه گیری حامل اعمال شود.

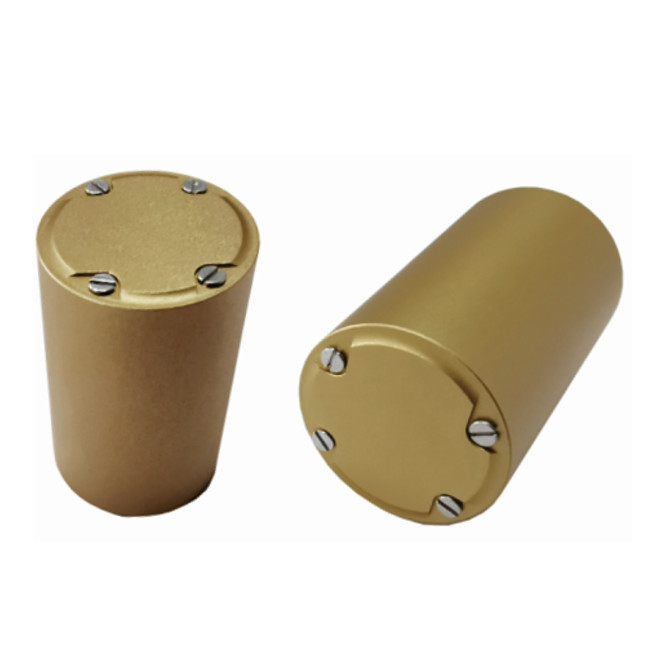

این محصول استوانه‌ای است و ابعاد کلی آن φ24 × 40 میلی‌متر است
وزن≤40 گرم
دمای کارکرد -40℃~+65℃.
دمای نگهداری -55℃~+85℃.
سطح ارتعاش تصادفی: 20 گرم، محدوده فرکانس: 20 هرتز ~ 2000 هرتز.

جدول 1 پارامترهای عملکرد اصلی

موارد	MFOG24	واحد
سیگنال خروجی	RS422
رابط	صفحه جوش
محور	1
مصرف	≤1.5	w
منبع تغذیه	5 (0.15±)	V
پیاده روی تصادفی	≤0.04	°/√h (1σ)
دامنه	≥500	°/s
تعصب (10s,1σ)	≤1.5	درجه در ساعت
تعصب (آلان)	≤0.4	درجه در ساعت
تکرارپذیری تعصب (Allan)	≤0.4	درجه در ساعت
ضریب مقیاس	3600	(LSB/o/s)
ضریب مقیاس غیر خطی	≤300	PPM(1σ)
زمان راه اندازی	≤1	س
پهنای باند	300	هرتز
دمای کاری	-45~+70	℃
دمای فروشگاه	-55~+85	℃
لرزش	20 ~ 2000، 0.04	هرتز، g²/Hz
ابعاد	ف24*40	میلی متر
وزن	≤30	g

بعد نصب
