خروجی IMU MEMS واحد اندازه گیری اینرسی 3 محور شتاب سرعت زاویه ای

نام تجاری:	Firepower
شماره مدل:	KT-EX6
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، L/C
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

واحد اندازه گیری اینرسی MEMS

محدوده ژیروسکوپ:

± 400º/s

ثبات بایاس صفر:

10 درجه در ساعت

خطای سوگیری:

1 میلی گرم

پیاده روی تصادفی:

0.2 درجه در √ساعت

برد شتاب سنج:

± 10 ~ 100 گرم

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

واحد اندازه گیری اینرسی IMU MEMS

ژیروسکوپ شتاب سنج IMU 3 محوره

ژیروسکوپ شتاب سنج IMU زمان واقعی

توضیح محصول

محدوده اندازه‌گیری بزرگ خروجی IMU، سرعت زاویه‌ای و شتاب 3 محور در زمان واقعی

1. بررسی اجمالی محصول

این محصول شامل تراشه ژیروسکوپ MEMS، تراشه شتاب‌سنج MEMS با محدوده اندازه‌گیری بزرگ، مدار دریافت درایو، سنسور دما، مدار پردازش سیگنال دیجیتال، ساختار و نرم‌افزار است. از آن برای اندازه‌گیری سرعت زاویه‌ای و شتاب سه محور حامل در زمان واقعی استفاده می‌شود.

2. ویژگی‌های محصول

▶ دقت بالا، نویز کم، تکرارپذیری خوب

▶ خطای تصحیح لرزش کم

▶ تاخیر کم، توان کم

▶ مقاومت در برابر ضربه: 5000g، 0.1ms

▶ الگوریتم جبران فاکتور کامل سنسور

▶ اندازه کوچک، وزن سبک، نصب آسان

▶ محدوده اندازه‌گیری شتاب‌سنج: 100g

▶ پذیرش سفارشی‌سازی محصول

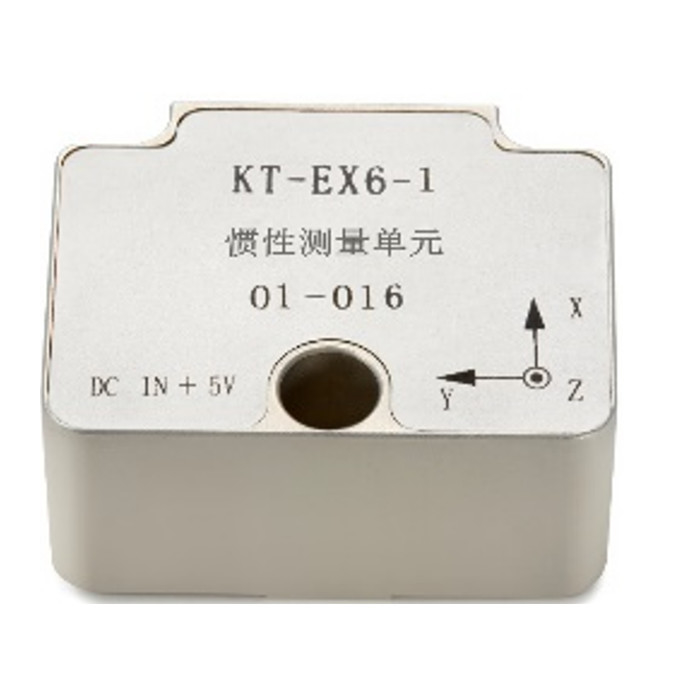

خروجی IMU MEMS واحد اندازه گیری اینرسی 3 محور شتاب سرعت زاویه ای 0

3. شاخص‌های محصول

پارامتر		واحد	KT-EX6-1A	KT-EX6-1B	KT-EX6-1C	KT-EX6-1D
ژیروسکوپ	محدوده	º/s	±400
	پایداری بایاس (1s هموارسازی، 1σ، دمای اتاق)	°/h	10	10	5	5
	خطای بایاس در محدوده دمایی کامل	°/h	20	20	10	10
	گام تصادفی	°/√h	0.2	0.2	0.15	0.15
	تکرارپذیری بایاس	°/h	10	10	10	10
	حساسیت شتاب بایاس	°/h/g	1
	وضوح	°/h	2
	غیرخطی بودن فاکتور مقیاس	ppm	100	100	50	50
	تکرارپذیری فاکتور مقیاس	ppm	100	100	100	100
	همبستگی متقابل	%	0.1
	پهنای باند	Hz	250
شتاب‌سنج	محدوده	g	±10~100g
	خطای بایاس در محدوده دمایی کامل	mg	1；6；15		3；6；10
	گام تصادفی	m/s/√h	0.04；0.2；0.5		0.1；0.2；0.5
	تکرارپذیری بایاس	mg	1；3；6		0.5；2；5
	غیرخطی بودن فاکتور مقیاس	ppm	300
	تکرارپذیری فاکتور مقیاس	ppm	100
	پهنای باند	Hz	100
شیب‌سنج	محدوده	g	±1.7
	پایداری بایاس (1s هموارسازی)	mg	0.5
	گام تصادفی	m/s/√h	0.08
	غیرخطی بودن فاکتور مقیاس	ppm	250
سایر موارد	ولتاژ کاری	V	5
	مصرف برق	W	2
	ریپل	mV	100
	محدوده دمای عملیاتی	℃	-45~85	-55~85	-45~85	-55~85
	محدوده دمای ذخیره‌سازی	℃	-55~105	-60~125	-55~105	-60~125
	لرزش	——	10~2000Hz,6.06g
	مقاومت در برابر ضربه	——	5000g,0.1ms
	MTBF	h	20000
	وزن	g	55
	اندازه	mm	44.8×38.6×20
	رابط	——	RS-422
