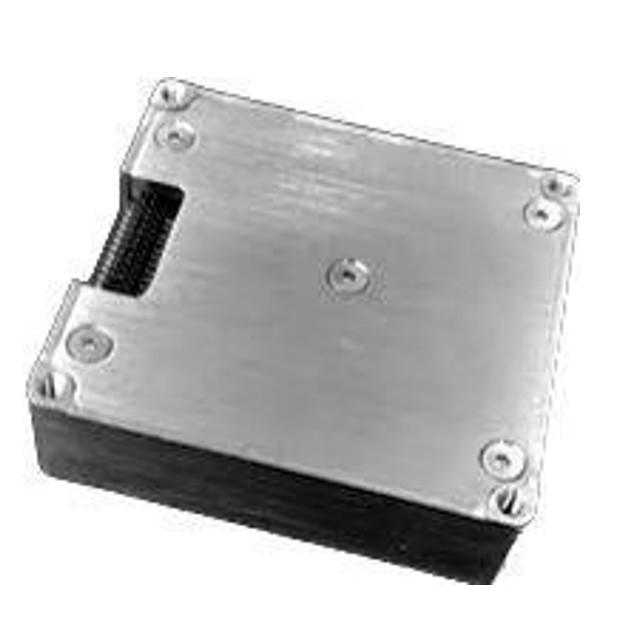

واحد اندازه گیری اینرسی مبتنی بر MEMS با عملکرد بالا

Name: واحد اندازه گیری اینرسی مبتنی بر MEMS با عملکرد بالا
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	16497
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، L/C
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

واحد اندازه گیری اینرسی MEMS

محدوده اندازه گیری:

± 500º/s

ثبات بایاس صفر:

1 درجه در ساعت

تکرارپذیری سوگیری صفر:

0.1 درجه بر ثانیه

غیر خطی بودن ضریب کالری:

0.02% F

برد شتاب سنج:

16G

ثبات بایاس صفر:

0.5 میلی گرم

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

واحد اندازه گیری اینرسی ROHS

واحد اندازه گیری اینرسی مبتنی بر MEMS

ژیروسکوپ و شتاب سنج MEMS

توضیح محصول

واحد اندازه گیری اینرسی مبتنی بر MEMS با ژیروسکوپ و شتاب سنج MEMS با کارایی بالا

1. نمای کلی محصول

16497C-C0-IMU یک واحد اندازه گیری اینرسی مبتنی بر فناوری ریزماشینکاری (MEMS) با ژیروسکوپ MEMS و MEMS با کارایی بالا است.

شتاب سنج 3 سرعت زاویه ای و 3 شتاب را خروجی می دهد.

16497C-C0-IMU دارای قابلیت اطمینان بالا و سازگاری محیطی قوی است.با تطبیق نرم افزارهای مختلف، این محصول می تواند به طور گسترده در رانندگی هوشمند، پهپاد تاکتیکی و صنعتی، مهمات هوشمند، جستجوگر، ارتباطات سیار، نقشه برداری، پلت فرم پایدار و سایر زمینه ها مورد استفاده قرار گیرد.

2. ویژگی های محصول

ژیروسکوپ دیجیتال سه محوره:
1. محدوده اندازه گیری دینامیکی ± 500º/s.
2. پایداری بایاس صفر: 5 °/H (GJB، 10s)، 1.0 °/H (ALLAN).
شتاب سنج دیجیتال سه محوری:
1. محدوده اندازه گیری دینامیکی ± 16 گرم؛
2. پایداری سوگیری صفر: 0.5 میلی گرم (GJB، 10s)، 0.1 میلی گرم (ALLAN).
قابلیت اطمینان بالا: MTBF > 20000h.
دقت تضمین شده در محدوده دمای کامل (-40 ℃ ~ 80 ℃): الگوریتم کالیبراسیون و جبران دما با کارایی بالا داخلی؛
مناسب برای کار در شرایط ارتعاش قوی؛
رابط 1 کانال UART، 1 کانال SPI، 1 کانال CAN

3. زمینه کاربرد

رانندگی هوشمند
پهپاد تاکتیکی و صنعتی
مهمات هوشمند
جوینده
ارتباط در حرکت
نقشه برداری
پلت فرم را تثبیت کنید

4.شاخص های محصول

پارامتر		شرایط آزمون	حداقل مقدار مقدار معمولی	حداکثر مقدار	واحد
	محدوده اندازه گیری دینامیک			500	º/s
	ثبات بایاس صفر	واریانس آلن میانگین 10 ثانیه (-40 ℃ ~ + 80 ℃، دمای ثابت)	1.0 5		º/h º/h
گیره بالا	سوگیری صفر	محدوده صفر سوگیری تغییر بایاس صفر در محدوده دمای کامل ○ 1	± 0.2 0.06 ±		º/s º/s
	ضریب مقیاس	دقت فاکتور مقیاس غیر خطی بودن ضریب مقیاس	0.3 0.02		% %FS
	وضوح		3.052×10^-7		º/s/LSB
	پهنای باند		200		هرتز
	محدوده اندازه گیری دینامیک		16		گرم میلی گرم میلی گرم میلی گرم % %FS g/LSB هرتز
	ثبات بایاس صفر	واریانس آلن میانگین 10 ثانیه (-40 ℃ ~ + 80 ℃، دمای ثابت)	0.1 0.5
شتاب سنج	سوگیری صفر	محدوده صفر سوگیری تغییر بایاس صفر در محدوده دمای کامل، مقدار پیک به پیک ○ 1	2 2
	ضریب مقیاس	دقت فاکتور مقیاس غیر خطی بودن ضریب مقیاس	0.3 0.02
	وضوح		1.221×10^-8
	پهنای باند		200
رابط ارتباطی	SPI یک طرفه	نرخ باود	15		مگاهرتز

پارامتر		شرایط آزمون	حداقل ارزش	ارزش معمولی	حداکثر مقدار	واحد
UART یک طرفه		نرخ باود		230.4		کیلوبیت بر ثانیه
CAN یک طرفه		نرخ باود			1	مگاهرتز
		SPI		200	1000	هرتز
فرکانس نمونه برداری		UART		200		هرتز
		می توان		200		هرتز
	ولتاژ		3.0	3.3	3.6	V
مشخصات الکتریکی	مصرف برق				1.5	دبلیو
	موج دار شدن	PP			100	mV
ویژگی های ساختاری	اندازه		47×44×14			میلی متر
	وزن		50			g
از محیط استفاده کنید	دمای عملیاتی دمای ذخیره سازی لرزش ضربه		-40		80	℃
			-45		85	℃
				20 ~ 2000 هرتز،
				6.06 گرم
				1000 گرم، 0.5 میلی‌ثانیه
قابلیت اطمینان	MTBF		20000			ساعت
	زمان کار مداوم		120			ساعت

تعریف قطبیت IMU

3 ژیروسکوپ و 3 شتاب سنج مطابق شکل زیر تعریف شده است و جهت فلش مثبت است.
