ژیروسکوپ میکرو فیبر نوری با خروجی آنالوگ نانو فیبر دستگاه های FOG

نام تجاری:	Firepower
شماره مدل:	FCG24D
مقدار تولیدی:	1
قیمت:	1600 USD
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

حالت خروجی:

آنالوگ

محدوده:

≥500 درجه در ثانیه

تعصب (آلن):

≤0.2 درجه در ساعت

مصرف:

≤0.7 وات

منبع برق:

5 (0.15±) V

پیاده روی تصادفی:

≤0.1°/√h(1σ)

ضریب مقیاس:

4 mv/°/s

جزئیات بسته بندی:

جعبه اسفنجی +

قابلیت ارائه:

100 در ماه

برجسته کردن:

ژیروسکوپ فیبر نوری نانو

ژیروسکوپ میکرو فیبر نوری

ژیروسکوپ فیبر نوری خروجی آنالوگ

توضیح محصول

ژیروسکوپ میکرو فیبر نوری با خروجی آنالوگ دستگاه های فیبر میکرو نانو FOG

1 دامنه

این سند الزامات و روش های استفاده و نگهداری ژیروسکوپ میکرو نانو فیبر نوری FCG-24 (محصول به اختصار) را مشخص می کند.

2 مراجع و استانداردها

GJB1649-1993 برنامه کنترل ESD برای محصولات الکترونیکی

3 تعاریف

هیچ یک.

4 معرفی محصول

4.1 بررسی اجمالی محصول

ژیروسکوپ فیبر نوری میکرو نانو FCG-24 (که از این به بعد این محصول نامیده می شود) یک حسگر نرخ زاویه ای است که اپتیکی را با خروجی آنالوگ، مکانیک و الکترونیک یکپارچه می کند.این بر اساس اثر Sagnac است، انواع دستگاه‌های فیبر میکرو نانو را ادغام می‌کند و با شناسایی، پردازش و بازخورد اختلاف فاز تولید شده توسط دو پرتو نور که در جهت مخالف منتشر می‌شوند، فرآیند تشخیص را محقق می‌کند.

این محصول عمدتاً از اجزای مسیر نوری، اجزای مدار و اجزای ساختاری تشکیل شده است.دارای ویژگی های ساختار ساده، بدون قطعات متحرک، بدون قطعات سایش، شروع سریع، اندازه کوچک، وزن سبک و غیره است.و می تواند برای کنترل نگرش و اندازه گیری حامل اعمال شود.

4.2 ترکیب

این محصول عمدتاً از اجزای زیر تشکیل شده است:

الف) مجموعه مسیر نوری؛

ب) برد مدار سیگنال تشخیص و کنترل؛

ج) اسکلت حلقه فیبر نوری، پوسته و سایر قطعات ساختاری؛

4.3 ظاهر و بعد

این محصول استوانه‌ای است و ابعاد کلی آن φ24 × 40 میلی‌متر است

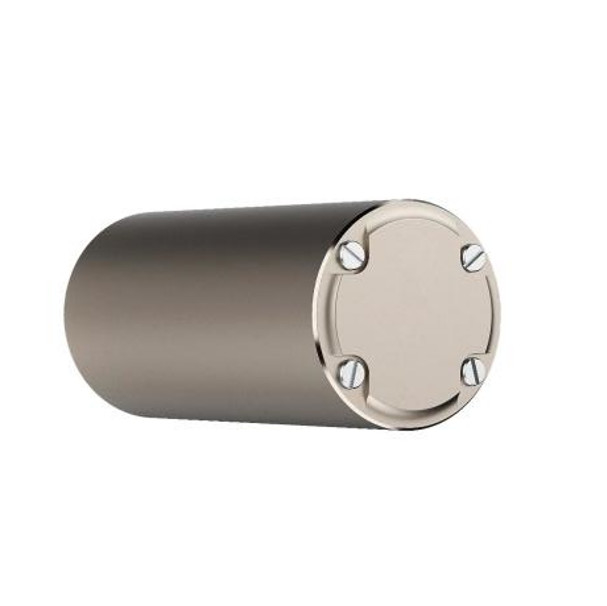

شکل 1 طرح کلی ژیروسکوپ میکرو نانو فیبر نوری FCG-24

4.4 وزن

≤40 گرم

4.5 دمای عملیاتی

-40℃~+65℃.

4.6 دمای ذخیره سازی

-55℃~+85℃.

4.7 لرزش تصادفی

سطح ارتعاش تصادفی: 20 گرم، محدوده فرکانس: 20 هرتز ~ 2000 هرتز.

جدول 1 پارامترهای عملکرد اصلی

موارد	FCG24D	واحد
حالت خروجی	آنالوگ
رابط	صفحه جوش
محور	1
مصرف	≤0.7	w
منبع تغذیه	5 (0.15±)	V
پیاده روی تصادفی	≤0.1	°/√h (1σ)
دامنه	≥500	°/s
تعصب (10s,1σ)	≤2	درجه در ساعت
تعصب (آلان)	≤0.2	درجه در ساعت
تکرارپذیری تعصب (Allan)	≤0.2	درجه در ساعت
ضریب مقیاس	4	mv/°/s
ضریب مقیاس غیر خطی	≤1000	PPM(1σ)
زمان راه اندازی	≤1	س
پهنای باند	450	هرتز
دمای کاری	-45~+70	℃
دمای فروشگاه	-55~+85	℃
لرزش	20 ~ 2000، 0.04	هرتز، g²/Hz
ابعاد	ف24*40	میلی متر
وزن	≤30	g

4.9.1 رابط مکانیکی

سطح زیرین محصول، سطح نصب، با 3 رشته M3 و اتصال مکانیکی خارجی است.

شکل 2 ابعاد نصب

4.9.2 مورد نیاز برق

منبع تغذیه خارجی محصول دارای دو مدار است و الزامات آن در جدول 2 نشان داده شده است:

جدول 2 نیازهای منبع تغذیه خارجی

	+ 5 ولت
ولتاژ	4.85 ~ 5.15 ولت
موج دار شدن	20 میلی ولت
جریان الکتریسیته	0.25A
