مایکرو نانو فیبر نوری جیروسکوپ درجه صنعتی تولید آنالوگ FOG

نام تجاری:	Firepower
شماره مدل:	FCG24D
مقدار تولیدی:	1
قیمت:	1600 USD
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

حالت خروجی:

آنالوگ

کانکتور:

صفحه جوش

محور اندازه گیری:

مصرف:

≤0.7 وات

منبع برق:

5 (0.15±) V

پیاده روی تصادفی:

≤0.1°/√h(1σ)

جزئیات بسته بندی:

جعبه اسفنجی +

قابلیت ارائه:

100 در ماه

برجسته کردن:

ژیروسکوپ فیبر نوری صفحه جوش

ژیروسکوپ فیبر نوری میکرو نانو

ژیروسکوپ فیبر نوری با دقت بالا

توضیح محصول

ژیروسکوپ فیبر نوری میکرو و نانو با دقت بالا و هزینه کم

1 دامنه

این سند الزامات و روش‌های استفاده و نگهداری از ژیروسکوپ فیبر نوری میکرو و نانو FCG-24 (که به اختصار محصول نامیده می‌شود) را مشخص می‌کند.

2 مراجع و استانداردها

GJB1649-1993 برنامه کنترل ESD برای محصولات الکترونیکی

3 تعاریف

هیچ.

4 معرفی محصول

4.1 مروری بر محصول

ژیروسکوپ فیبر نوری میکرو و نانو FCG-24 (از این پس به عنوان این محصول نامیده می‌شود) یک حسگر سرعت زاویه‌ای است که اپتیک را با خروجی آنالوگ، مکانیک و الکترونیک ادغام می‌کند. این محصول بر اساس اثر ساگناک است، انواع مختلفی از دستگاه‌های فیبر نانو و میکرو را ادغام می‌کند و فرآیند تشخیص را با تشخیص، پردازش و بازخورد اختلاف فاز ایجاد شده توسط دو پرتو نور که در جهت مخالف منتشر می‌شوند، محقق می‌کند.

این محصول عمدتاً از اجزای مسیر نوری، اجزای مدار و اجزای ساختاری تشکیل شده است. این محصول دارای ویژگی‌های ساختار ساده، بدون قطعات متحرک، بدون قطعات فرسایشی، راه‌اندازی سریع، اندازه کوچک، وزن سبک و غیره است. و می‌تواند در کنترل و اندازه‌گیری وضعیت حامل اعمال شود.

4.2 ترکیب

این محصول عمدتاً از اجزای زیر تشکیل شده است:

الف) یک مجموعه مسیر نوری؛

ب) برد مدار سیگنال تشخیص و کنترل؛

ج) اسکلت حلقه فیبر نوری، پوسته و سایر قطعات ساختاری؛

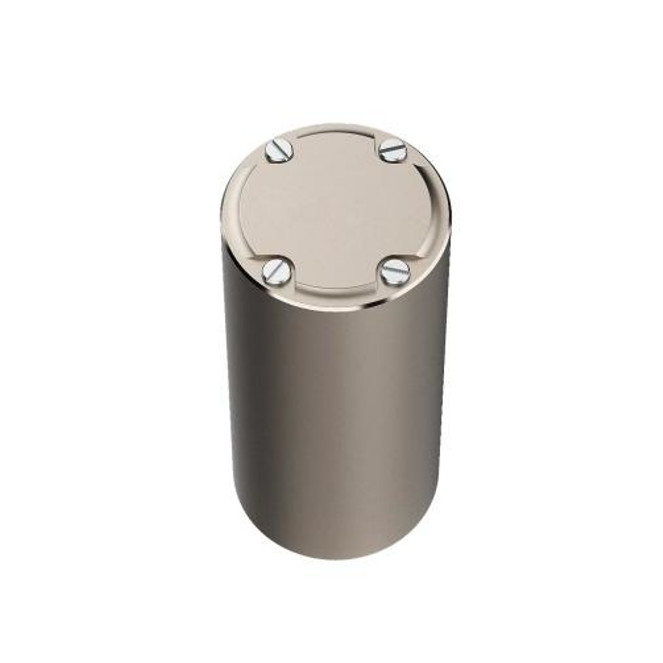

4.3 ظاهر و ابعاد

این محصول استوانه‌ای شکل است، با ابعاد کلی φ24 میلی‌متر × 40 میلی‌متر

شکل 1 نقاشی شماتیک ژیروسکوپ فیبر نوری میکرو و نانو MFOG-24

4.4 وزن

≤40 گرم.

4.5 دمای عملیاتی

-40℃~+65℃.

4.6 دمای ذخیره‌سازی

-55℃~+85℃.

4.7 لرزش تصادفی

سطح لرزش تصادفی: 20 گرم، محدوده فرکانس: 20 هرتز ~ 2000 هرتز.

جدول 1 پارامترهای اصلی عملکرد

موارد	MFOG24D	واحد
حالت خروجی	آنالوگ
کانکتور	صفحه جوش
محور	1
مصرف	≤0.7	وات
منبع تغذیه	5(±0.15)	ولت
راه رفتن تصادفی	≤0.1	°/√h(1σ)
محدوده	≥500	°/s
بایاس (10 ثانیه، 1σ)	≤2	°/h
بایاس (آلن)	≤0.2	°/h
تکرارپذیری بایاس (آلن)	≤0.2	°/h
ضریب مقیاس	4	mv/° /s
غیرخطی بودن ضریب مقیاس	≤1000	PPM(1σ)
زمان راه‌اندازی	≤1	ثانیه
پهنای باند	450	هرتز
دمای کار	-45~+70	℃
دمای ذخیره‌سازی	-55~+85	℃
لرزش	20~2000,0.04	هرتز،g²/هرتز
ابعاد	Φ24*40	میلی‌متر
وزن	≤30	گرم
