| نام تجاری: | Firepower |
| Model Number: | F50 |
| مقدار تولیدی: | 1 |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 200 در ماه |

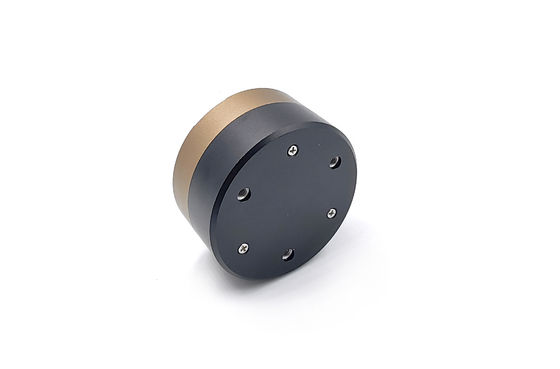

ثبات بالا یک محور فیبر نوری Gyro با RS422 خروجی برای سیستم ناوبری
توضیحات محصول

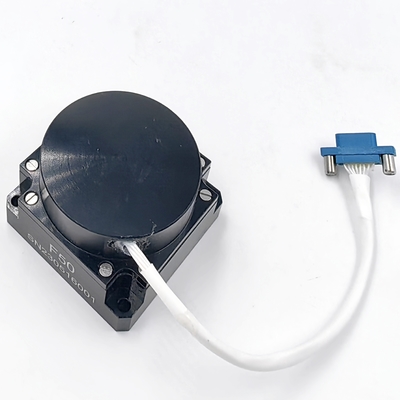

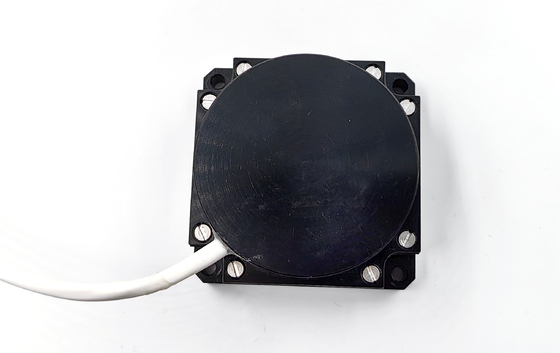

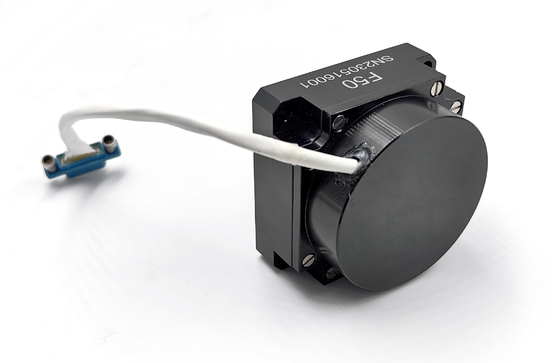

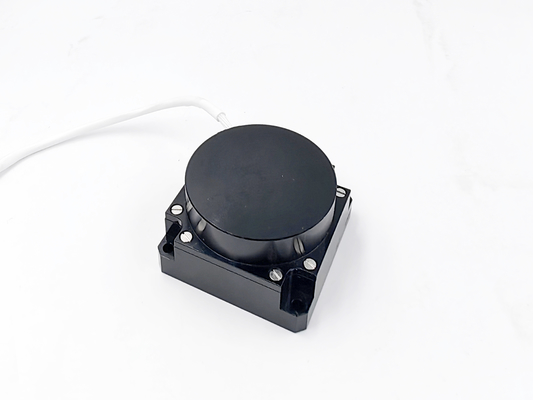

ژایروسکوپ فیبر نوری تک محور F50 یک دستگاه حسگر انرشیال با دقت متوسط در حالت جامد است که نور، ماشین آلات و برق را ادغام می کند.محصول دارای ویژگی های دقت بالا است، اندازه کوچک، وزن سبک، قابلیت اطمینان بالا و عملکرد با هزینه بالا.
ثبات بی طرفی محصول کمتر یا برابر 0.5°/h (10s smooth) ، پهنای باند فرکانس پاسخ، +5V DC، قدرت کمتر از 4W،و روش ارتباطات دیجیتال RS422 اتخاذ شده است، که استفاده از آن برای کاربران راحت است و یک دستگاه بی وقفه ایده آل برای جایگزینی گیروسکوپ مکانیکی سنتی است.
زمینه های کاربرد: کاربرد در سیستم های ناوبری بی وقفه با دقت متوسط، سیستم های موقعیت و جهت گیری، سیستم های اندازه گیری حالت، سیستم های ثبات servo، و غیره.
ترکیب
الف) واحد مسیر نوری: شامل منبع نور اربیوم، حلقه فیبر، مدولاتور فاز نوری یکپارچه، کوپلر فیبر، فتودتکتور؛
ب) واحد مدار: مدار محرک منبع نور، صفحه مدار سیگنال شناسایی و کنترل؛
ج) قطعات ساختاری جیرو.
پارامترهای فنی
| پروژه | واحد | F50A | F50B | F50C |
| محدوده اندازه گیری | /s | -500 ~ +500 | ||
| ثبات بی طرفی صفر | °/h، 10s | ≤0.05 | ≤0.1 | ≤0.2 |
| تکرار بی طرفی صفر | °/ساعت | ≤0.05 | ≤0.1 | ≤0.2 |
| ضریب راه رفتن تصادفی | % √h | ≤0.006 | ≤0.01 | ≤0.02 |
| عدم خطی بودن فاکتور مقیاس | ppm | ≤30 | ≤40 | ≤50 |
| تکرار فاکتور مقیاس | ppm | ≤30 | ≤40 | ≤50 |
| عدم تقارن فاکتور مقیاس | ppm | ≤30 | ≤40 | ≤50 |
| زمان شروع | S | ≤1 | ||
| پهنای باند | هرتز | 500 | ||
| منبع برق | V | ±5±0.15 | ||
| قدرت | W | ≤6 | ||
| دمای کار | °C | -40~+70 | ||
| دمای ذخیره سازی | °C | -55~+85 | ||
| ارتعاش | هرتز، g2/Hz | 20 تا 20000.06 | ||
| تاثیر | g,ms | 3,011 | ||
| نرخ بود | bps | 921600 ((تخصیص پذیر) | ||
| حالت خروجی | / | RS-422 | ||
| کانکتور | / | J30J-15TJL/(قابل سفارشی سازی) | ||
| ابعاد کلی | mm | 50*50*32 | ||
| ابعاد نصب | mm | 43*43 | ||
شکل و ابعاد نصب
ابعاد کلی: (واحد: میلی متر)
Φ50 X 36 (OD X H)
سطح نصب 50 X 50mm
ابعاد نصب: 41 × 41، پیچ های 4 M3
وزن:220±30 گرم
