سنسور STIM300 آنالوگ MEMS IMU، 3 سنسور اندازه گیری اینرسی ژیروسکوپ

Name: سنسور STIM300 آنالوگ MEMS IMU، 3 سنسور اندازه گیری اینرسی ژیروسکوپ
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU6
Price: 4,500.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	IMU6
مقدار تولیدی:	1
قیمت:	3000~6000 USD
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

9 محور MEMS IMU

محدوده اندازه گیری ژیروسکوپ:

±400 درجه در ثانیه

پایداری سوگیری صفر:

≤ 1 درجه در ساعت

پیاده روی تصادفی:

≤ 0.2 درجه/√ H

قطعنامه:

1 درجه در ساعت

غیر خطی بودن ضریب مقیاس:

500 ppm

پهنای باند:

125 هرتز

برجسته کردن:

سنسور MEMS IMU آنالوگ

سنسور MEMS IMU 9 محور

سنسور اندازه گیری اینرسی 125 هرتز

توضیح محصول

STIM300 آنالوگ MEMS IMU سنسور قیمت پایین سنسور اندازه گیری بی وقفه 3 شتاب سنج، 3 گیرو، Pitch Rolll Heading Temp

مشخصات جیروسکوپ

پارامتر	واحد	IMU6-1	IMU6-1A
محدوده اندازه گیری (تخصیص پذیر)	°/s	±400	±400
ثبات بی طرفی صفر (@ آلن واریانس)	°/ساعت	1	0.5
ثبات بی طرفی صفر (1s صاف، 1σ، دمای اتاق)	°/ساعت	10	5
ثبات بی طرفی صفر (10s صاف، 1σ، دمای اتاق)	°/ساعت	5	1
خطای بی طرفی صفر در کل محدوده دما	°/ساعت	20	10
راه رفتن تصادفي	°/√h	0.2	0.1
تکرار بی طرفی صفر	°/ساعت	10	5
حساسیت تسریع بی طرفی صفر	°/h/g	1	1
قطعنامه	°/ساعت	2	1
عدم خطی بودن فاکتور مقیاس	ppm	500
تکرار فاکتور مقیاس	ppm	500
اتصال متقاطع	%	0.1
پهنای باند	هرتز	125

اضافه کردن شاخص های فنی جدول

پارامتر	واحد	IMU6-1y-1	IMU6-1y-2
محدوده اندازه گیری (تخصیص پذیر)	g	±10	±30
ثبات بی طرفی صفر (تغییر آلن @ 25 °C)	مگ	0.02	0.05
ثبات بی طرفی صفر (1s smoothing)	مگ	0.1	0.5
ثبات بی طرفی صفر (10s smoothing)	مگ	0.05	0.2
خطای بی طرفی صفر در کل محدوده دما	مگ	1	3
راه رفتن تصادفي	m/s/√h	0.001	0.002
تکرار بی طرفی صفر	مگ	0.1	0.5
تکرار فاکتور مقیاس	ppm	500
عدم خطی بودن فاکتور مقیاس	ppm	500
پهنای باند	هرتز	125

واحد اندازه گیری بی وقفه MEMS متشکل از یک ژایروسکوپ سه محوری، یک سرعت سنج سه محوری، یک زاویه ميل سه محوری، یک سنسور دما، یک صفحه پردازش سیگنال،ساختار و نرم افزار لازم، و برای اندازه گیری سرعت زاویه ای سه محور، شتاب سه محور و زاویه شیب سه محور حامل استفاده می شود. و خروجی که گیرو،جدول بارگیری و داده های شیب پس از جبران خطا (از جمله جبران دمای)، جبران زاویه عدم تراز نصب، جبران غیر خطی و غیره) از طریق یک پورت سریالی RS-422 با توجه به یک پروتکل ارتباطی توافق شده است.

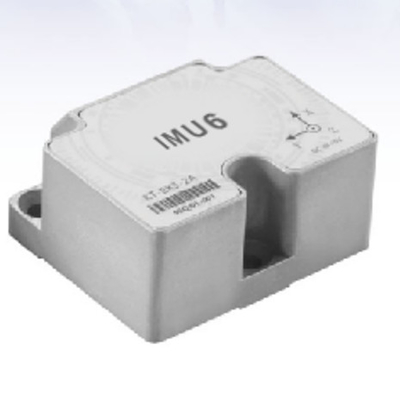

سنسور STIM300 آنالوگ MEMS IMU، 3 سنسور اندازه گیری اینرسی ژیروسکوپ 0

"IMU6-1y-x" در نقشه کد محصول است. با توجه به قوانین نام گذاری محصول شرکت، "y" در IMU6-1y-x می تواند "A"، "B"،"C" یا هیچ حروف برای تشخیص نیازهای شاخص عملکرد مختلف، و" X "می تواند" 1 "،" 2 "،" 3 "و" 4 "برای تمایز محصولات مختلف به علاوه محدوده های متر باشد. "XX-XXX" شماره محصول است.

IMU6-1y-x IMU از طریق سوراخ های 3 Φ4.4 نصب می شود و با پیچ های 3 M4 نصب می شود.پلگ باید با سوکت قفل شود و کابل باید ثابت شود.در شکل A،B، سطح داده نصب گروه بی وقفه است.

توصیه می شود که مسطحیت سطح نصب مقابل سطح مرجع بیشتر از 0.01 میلی متر نباشد و عمودی بیشتر از 0.02 میلی متر نباشد.و خشکی سطح نباید بیشتر از 0 باشد.8 μm

ابعاد
