واحد اندازه گیری بی وقفه با وضوح بالا جایگزین STIM210 IMU خالص 3 محور Gyro

Name: واحد اندازه گیری بی وقفه با وضوح بالا جایگزین STIM210 IMU خالص 3 محور Gyro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	IMU3
مقدار تولیدی:	1
قیمت:	2000~2500 USD
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

IMU خالص

محدوده اندازه گیری ژیروسکوپ:

±400 درجه در ثانیه

پایداری سوگیری صفر:

≤ 10 درجه در ساعت

پیاده روی تصادفی:

≤ 0.2 درجه/√ H

حساسیت شتاب بایاس صفر:

≤ 1 °/H/G

برجسته کردن:

واحد اندازه گیری اینرسی IMU3

واحد اندازه گیری اینرسی STIM210

شتاب سنج محور 3 ROHS

توضیح محصول

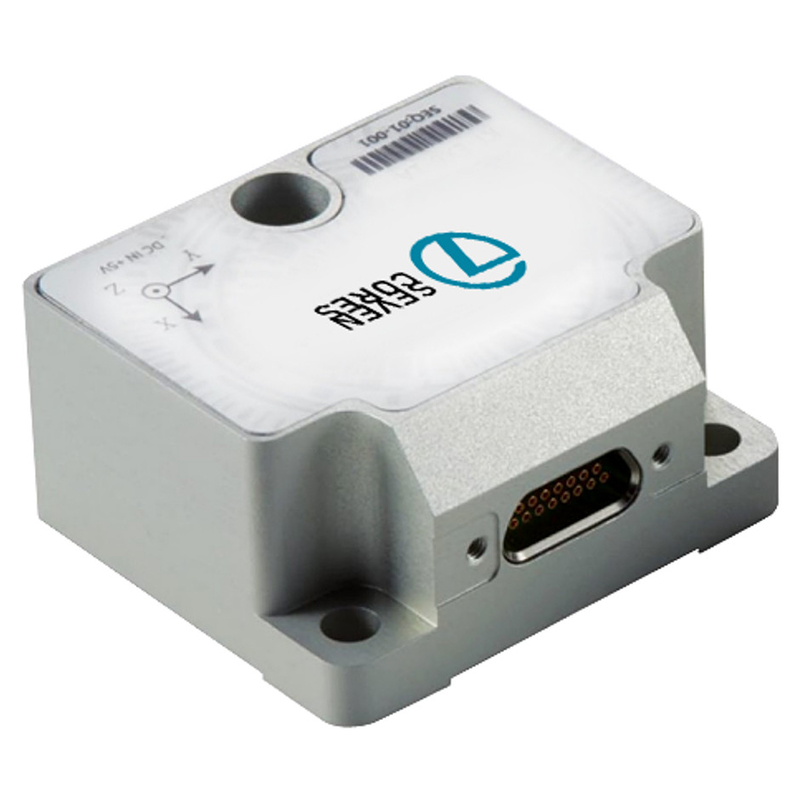

سنسور واحد اندازه‌گیری اینرسیایی جایگزین STIM210 ژیروسکوپ 3 محوره IMU خالص، شتاب‌سنج 3 محوره

مجموعه میکرو ژیروسکوپ از یک ژیروسکوپ سه محوره، یک سنسور دما، یک برد پردازش سیگنال، یک ساختار و نرم‌افزار لازم تشکیل شده است و برای اندازه‌گیری نرخ زاویه‌ای سه محور/دو محور یک حامل استفاده می‌شود و سه داده نرخ زاویه‌ای را که تحت جبران خطا (شامل جبران دما، جبران زاویه عدم هم‌ترازی نصب، جبران غیرخطی و موارد مشابه) از طریق یک پورت سریال RS-422 مطابق با یک پروتکل ارتباطی توافق‌شده، خروجی می‌دهد.

1.1.1 مشخصات ژیروسکوپ

محدوده اندازه‌گیری: ± 400 °/s
پایداری بایاس صفر (@ واریانس آلان): ≤ 1 °/H
پایداری بایاس صفر (1s صاف، 1σ، دمای اتاق): ≤ 10 °/H
خطای بایاس صفر در محدوده دمایی کامل: ≤ 20 °/H
راه رفتن تصادفی: ≤ 0.2 °/√ H
تکرارپذیری بایاس صفر: ≤10°/h
حساسیت شتاب بایاس صفر: ≤ 1 °/H/G
وضوح: ≤ 0.001 °/s
غیرخطی بودن ضریب مقیاس: ≤ 100ppm
تکرارپذیری ضریب مقیاس: ≤ 100ppm
همبستگی متقابل: ≤ 0.1%
پهنای باند: ≤250Hz
وزن: (52 ± 5) G

1.1.2 الزامات منبع تغذیه

ولتاژ تغذیه: (+ 5 ± 0.5) V (DC);
جریان منبع تغذیه: جریان کار < 0.3A;

1.1.3 سازگاری با محیط زیست

دمای کار: (-45 ~ 85) ℃
دمای ذخیره‌سازی: (-55 ~ 105) ℃
لرزش: 10 ~ 2000Hz، 6.06g
ضربه: 5000 G، 0.1ms

نقشه شماتیک میکرو ژیروسکوپ

واحد اندازه گیری بی وقفه با وضوح بالا جایگزین STIM210 IMU خالص 3 محور Gyro 0

شماره گره	تعریف گره	نوع	توضیح
1	GND	SUPPLY	زمین تغذیه (4)
2	ExtTrig	INPUT	منبع ماشه خارجی (3)
3	VSUP	SUPPLY	سر مثبت منبع تغذیه محصول، منبع تغذیه تنظیم شده DC + 5V
4	TxD+	OUTPUT	پایانه مثبت رابط خروجی RS422 محصول
5	TxD-	OUTPUT	پایانه منفی رابط خروجی RS422 محصول
6	CHASSIS	CHASSIS	محصول از نظر مکانیکی از زمین تغذیه جدا شده است
7	GND	INPUT	زمین سیگنال (4)
8	NRST	INPUT	سیگنال ریست (2)
9	RxD-	INPUT	پایانه منفی رابط دریافت RS422 محصول
10	RxD+	INPUT	پایانه مثبت رابط دریافت RS422 محصول

ابعاد
