شبیه ساز حرکت چرخش آزاد 360 درجه سه محوره

شبیه ساز حرکت چرخش آزاد 360 درجه سه محوره

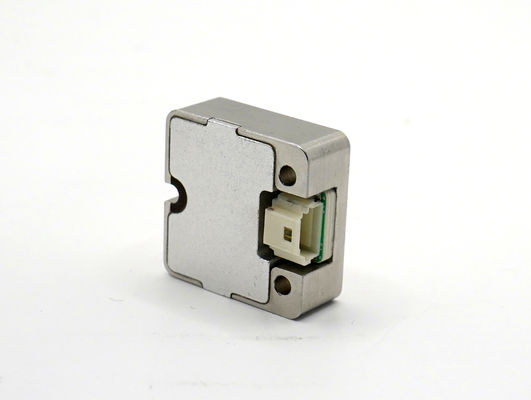

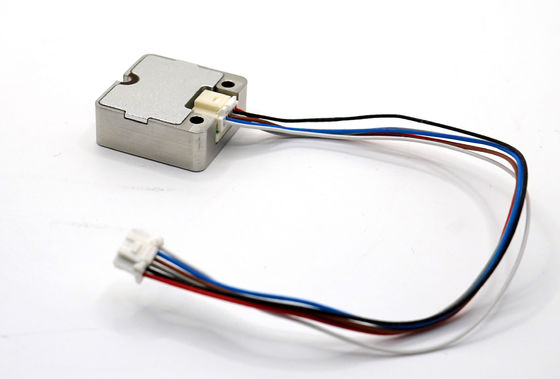

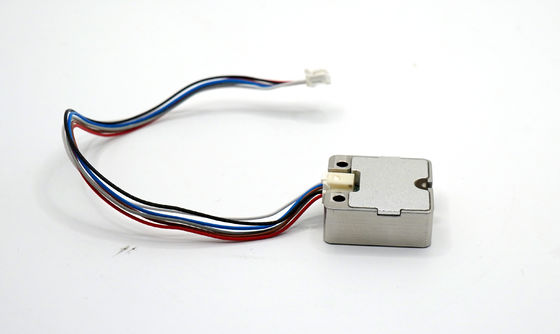

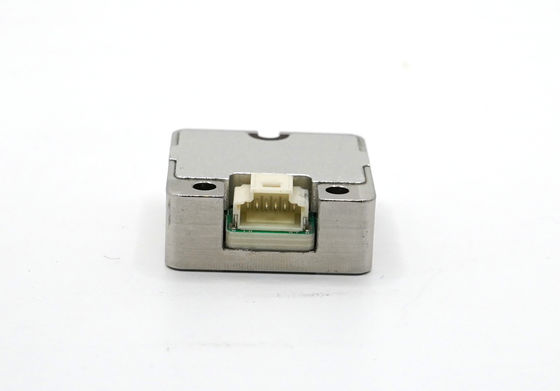

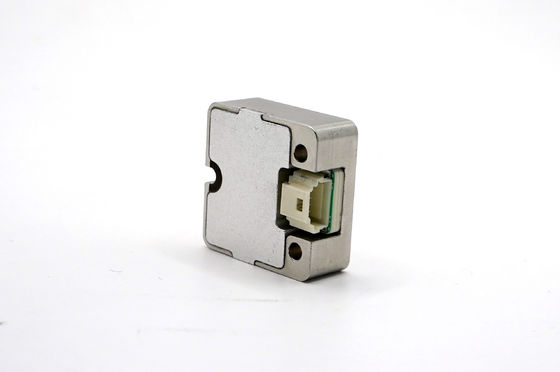

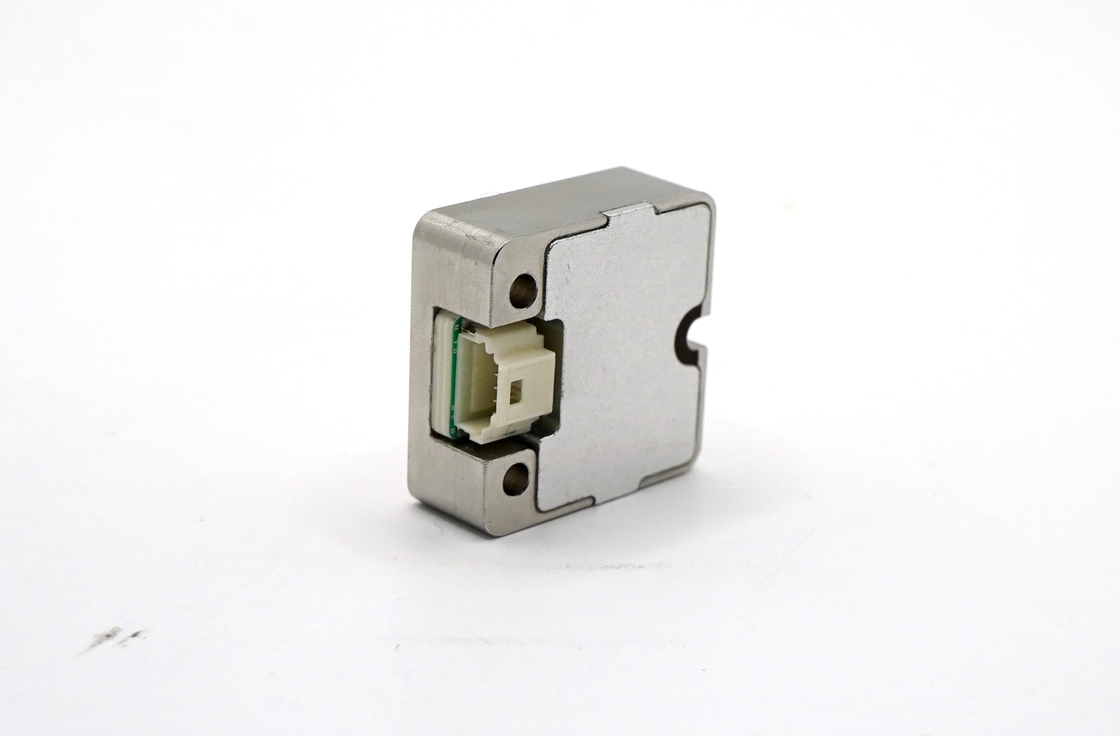

نام تجاری:	Firepower
شماره مدل:	IMU 115
مقدار تولیدی:	1
شرایط پرداخت:	T/T ، L/C
توانایی عرضه:	1000 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

ژیروسکوپ دیجیتالی سه محور:

250/500 º/ s

شتاب سنج دیجیتال سه محوره:

4/16 گرم

پایداری تعصب صفر:

3.0º/ساعت

دامنه تعصب صفر:

± 0.2 º/ثانیه

دقت عامل مقیاس:

0.2 ٪

رابط:

اورت 1 طرفه

اندازه:

22.4 × 22.4 × 9.5 میلی متر

وزن:

16 گرم

جزئیات بسته بندی:

کارتن با اسفنج

قابلیت ارائه:

1000 در ماه

برجسته کردن:

چرخ گردان سه محوره 360 درجه

چرخش آزاد سه محوره

توضیح محصول

میز گردان سه محوری شبیه ساز حرکت چرخش آزاد پیوسته 360 درجه شبیه ساز موقعیت سه محوره

1 پیشگفتار

با توجه به نیاز XXX خرید میز گردان سه محوره با عملکرد موقعیت، سرعت و شبیه سازی ضروری است.

2 شاخص های فنی اصلی

2.1 وزن بار: 30 کیلوگرم

2.2 اندازه بار: قطر 500 میلی متر × 500 میلی متر;

2.3 ساختار جدول مکانیکی: UUT

2.4 تقاطع سه محور: در شعاع توپ 0.25 میلی متر (گارانتی ماشینکاری)

2.5 دقت چرخش شیب: نورد ± 5″

گام ± 5″

بلبرینگ ± 5″

2.6 عمود بودن سه محور: محور رول و محور گام ± 5″

2.7 دقت موقعیت یابی موقعیت زاویه ای سه محوره: ± 6″

2.8 وضوح اندازه گیری موقعیت زاویه ای سه محور: 0.36 اینچ

2.9 محدوده چرخش سه محور: سه محور پیوسته

2.10 محدوده سرعت زاویه ای: چرخش ± 0.001 درجه در ثانیه ~ 400 درجه بر ثانیه

گام ± 0.001 °/s ~ 400 °/s

آزیموت ± 0.001 °/s-200 °/s

2.11 دقت نرخ زاویه ای: 5 × 10^-5(متوسط 360 درجه)

5 × 10^-4(متوسط 10 درجه)

5 × 10^-3(1 درجه متوسط)

2.12 ثبات نرخ زاویه ای: 5 × 10^-5(متوسط 360 درجه)

5 × 10^-4(متوسط 10 درجه)

5 × 10^-3(1 درجه متوسط)

2.13 حداکثر شتاب زاویه ای: رول 200 درجه در ثانیه²

گام 200 درجه بر ثانیه²

بلبرینگ 100 درجه بر ثانیه²

2.15 رابط شبیه سازی

با تابع شبیه سازی دیجیتال، رابط ارتباطی RS-232، نرخ باود تعیین می شود.

2.16 حلقه لغزنده رسانا (TBD)

حلقه یک حلقه مشترک است که در آن:

حلقه برق: 28 ولت، 10 آمپر؛

مقاومت تماس حلقه لغزش: 0.005Ω (استاتیک)، 0.01Ω (دینامیک).

2.17 منبع تغذیه

الف) چهار سیم سه فاز، 10 ± 380 ولت، 3 ± 50 هرتز

ب) تک فاز، 10 ± 220 ولت، 3 ± 50 هرتز

2.18 شرایط کاری

الف) دمای عملیاتی: 20 ± 10 ℃.

ب) رطوبت نسبی: ≤ 50% (30 ℃)؛

ج) مقاومت اتصال به زمین سیم زمین کمتر از 2Ω است.

د) با پایه ایزوله لرزه ای.

ه) تداخل الکترومغناطیسی قوی در اطراف وجود ندارد.
