حسگر اینرسیایی MEMS با درجه خودرو برای سیستم ناوبری

حسگر اینرسیایی MEMS با درجه خودرو برای سیستم ناوبری

نام تجاری:	Firepower
شماره مدل:	IMU115
مقدار تولیدی:	1
قیمت:	200$
شرایط پرداخت:	T/T ، L/C
توانایی عرضه:	1000 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

محدوده ژیروسکوپ:

250/500 º/ s

پایداری تعصب صفر:

3.0º/ساعت

فاکتور مقیاس غیرخطی:

0.02٪

پهنای باند:

80 هرتز

دامنه شتاب سنج:

4 // 16/g

رابط:

اورت 1 طرفه

ارتعاش:

20 ~ 2000Hz ， 3G

تأثیر:

1000 گرم 0.5ms

جزئیات بسته بندی:

کارتن با اسفنج

قابلیت ارائه:

1000 در ماه

برجسته کردن:

گردان سه محوره نوع UOO

گردان سه محوره با نرخ زاویه ای

گردان سه محوره سه جهته

توضیح محصول

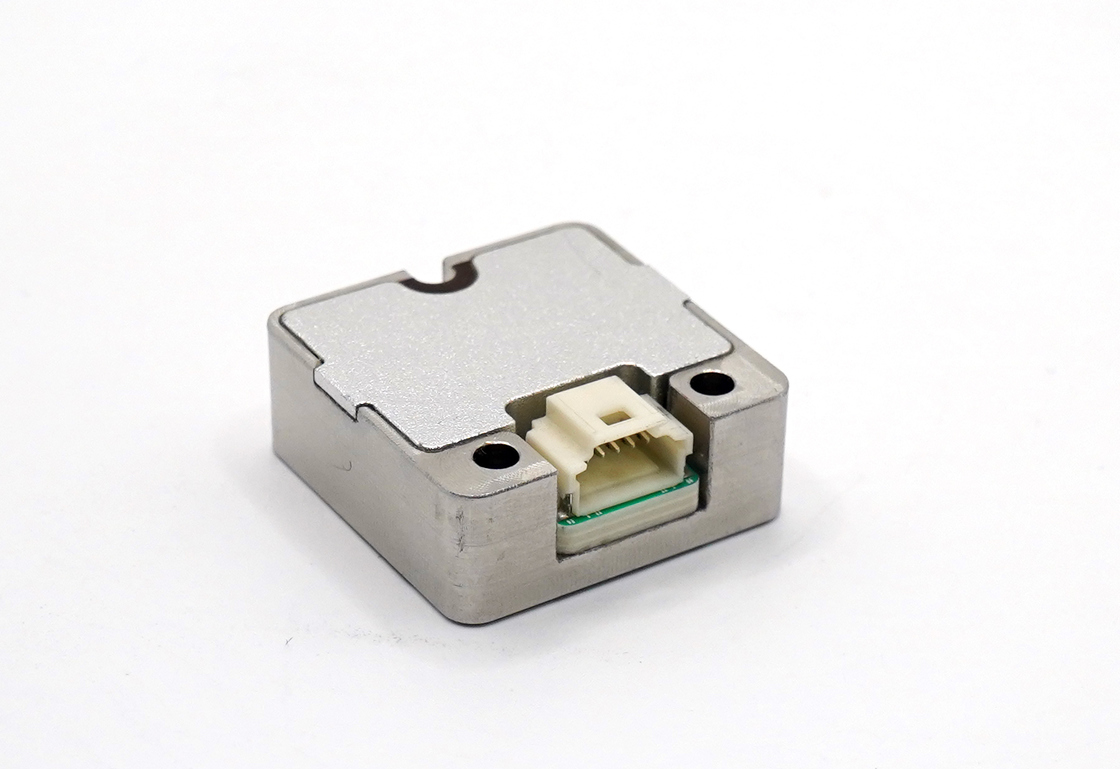

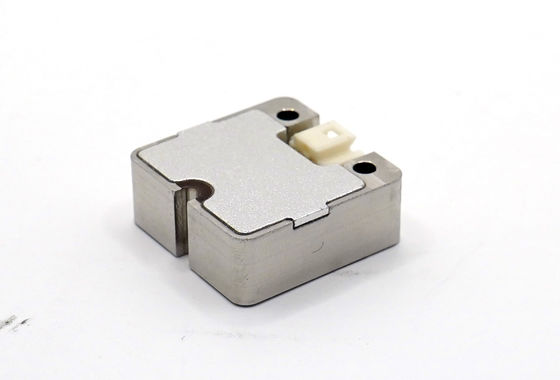

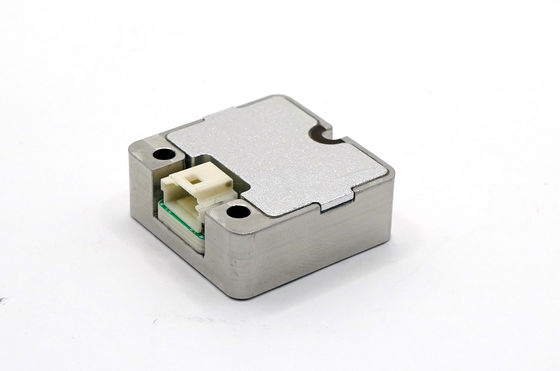

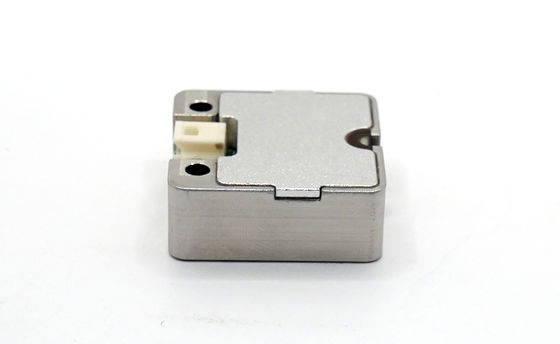

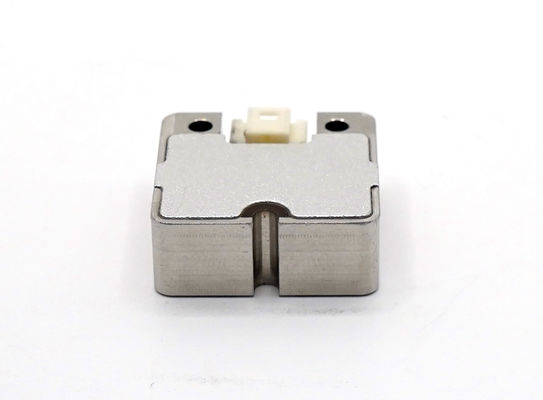

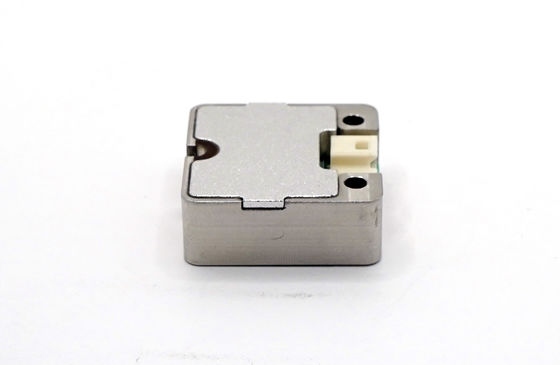

دستگاه IMU MEMS برای سیستم ناوبری خودرو

IMU115 یک واحد پیشرفته اندازه گیری بی وقفه (IMU) بر اساس تکنولوژی میکرومکانیکی (MEMS) است که دارای یک جیروسکوپ MEMS با عملکرد بالا و شتاب سنج MEMS است.اندازه گیری دقیق 3 سرعت زاویه ای و 3 شتاب را فراهم می کند.

طراحی شده برای قابلیت اطمینان بالا و سازگاری استثنایی با محیط زیست، IMU115 می تواند با راه حل های نرم افزاری مختلف برای برنامه های کاربردی در رانندگی هوشمند سفارشی شود،ارتباطات در حال حرکت، نقشه برداری، سیستم عامل های ثبات و زمینه های مرتبط.

ویژگی های محصول

ژایروسکوپ دیجیتال سه محوری:
- ±250o/s محدوده اندازه گیری پویا (500o/s اختیاری)
- ثبات بی طرفی صفر: 10o/h (GJB، 10s، معمولی) ، 6.0o/h (ALLAN، معمولی)
سرعت سنج دیجیتال سه محوری:
- ±4g محدوده اندازه گیری پویا (قابل تنظیم به 16g)
- ثبات بی طرفی صفر: 0.12 میلی گرم (GJB، 10s) ، 0.065 میلی گرم (ALLAN)
قابلیت اطمینان بالا: MTBF > 20000 ساعت
دقت تضمین شده در کل محدوده دمای (-40°C تا 80°C) با الگوریتم کالیبراسیون و جبران دمای با عملکرد بالا
طراحی شده برای کار موثر در شرایط ارتعاش قوی
رابط: UART یک طرفه

حوزه کاربرد

سیستم های رانندگی هوشمند
ارتباطات در حال حرکت
کاربردهای نقشه برداری
پلتفرم های ثبات

مشخصات محصول

پارامتر	شرایط آزمایش	حداقل	نمادین	حداکثر	واحد
جیروسکوپ
محدوده اندازه گیری پویا			250	500	o/s
ثبات بی طرفی صفر	انحراف آلن		3.0		o/h
ثبات بی طرفی صفر	میانگین 10s (-40°C تا +80°C، دمای ثابت)		6.0		o/h
محدوده انحراف صفر			±0.2		o/s
تغییر بی طرفی صفر در کل محدوده دمای			±0.3		o/s
دقت فاکتور مقیاس			0.2		%
عدم خطی بودن فاکتور مقیاس			0.02		%FS
پهنای باند			80		هرتز
سرعت سنج
محدوده اندازه گیری پویا			4	16	g
ثبات بی طرفی صفر	انحراف آلن		0.065		مگ
ثبات بی طرفی صفر	میانگین 10s (-40°C تا +80°C، دمای ثابت)		0.12		مگ
محدوده انحراف صفر			±3		مگ
تغییر بی طرفی صفر در کل محدوده دمای			±6		مگ
دقت فاکتور مقیاس			0.3		%
عدم خطی بودن فاکتور مقیاس			0.03		%FS
پهنای باند			80		هرتز
رابط ارتباطی
نرخ باد UART یک طرفه			115.2	460.8	Kbps
فرکانس نمونه گیری UART		200	1000		هرتز
ویژگی های الکتریکی
ولتاژ		4.5	5	5.5	V
مصرف برق				0.35	W
ریپل (P-P)				20	mV
ویژگی های ساختاری
اندازه			22.4×22.4×95		mm
وزن			16		g
استفاده از محیط
دمای کار		-40		80	°C
دمای ذخیره سازی		-۴۵		85	°C
ارتعاش			20 تا 2000 هرتز، 3g
تاثیر			1000 گرم، 0.5 میلیمتر
قابلیت اطمینان
MTBF			20000		h
زمان کار مستمر			120		h

توجه: بی طرفی صفر در کل فرآیند تغییر دما با نرخ تغییر دما ≤1°C/min و محدوده دما از -40°C تا +80°C محاسبه می شود.
