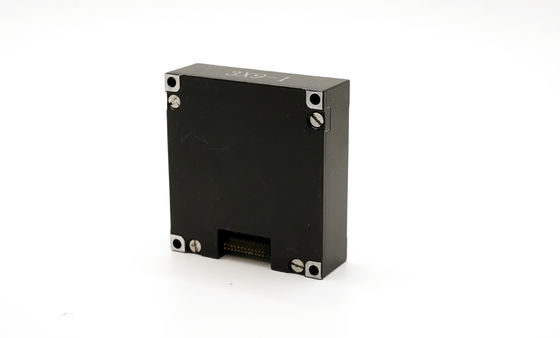

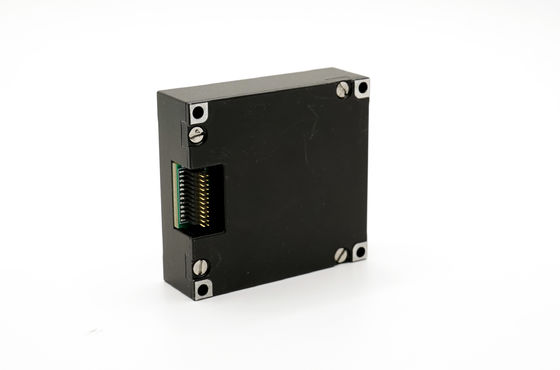

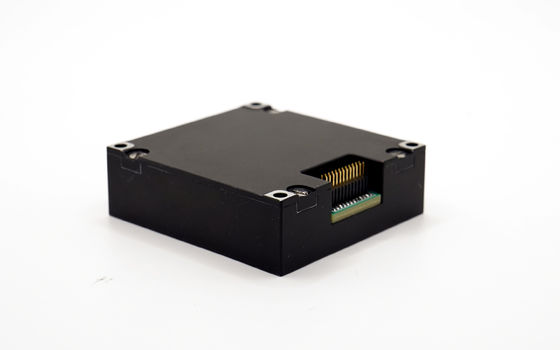

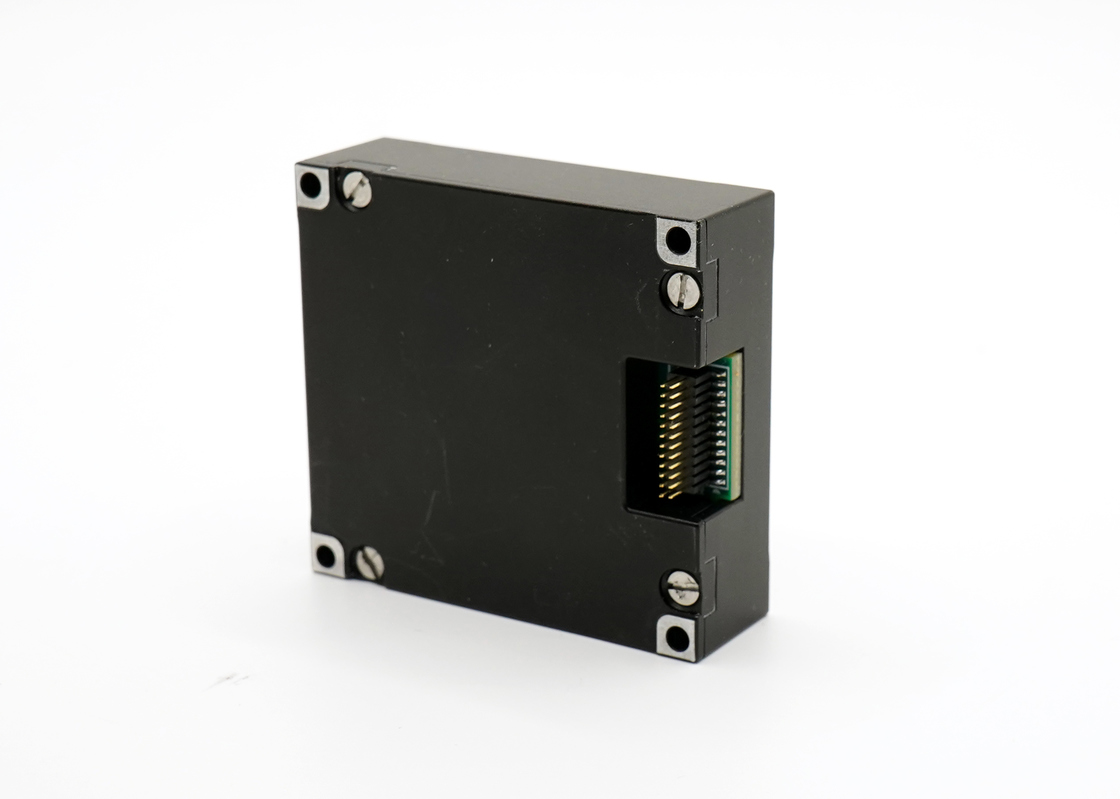

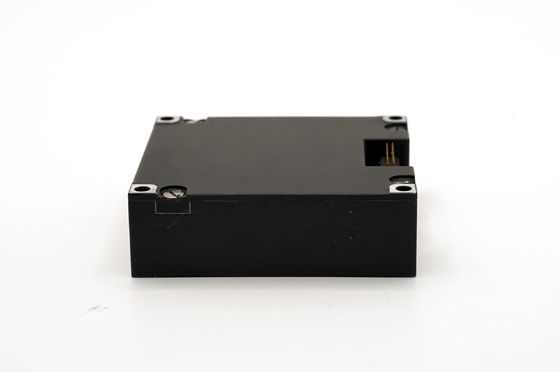

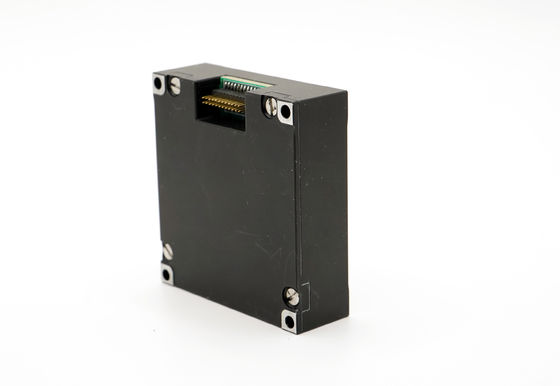

درجه صنعتی IMU 10 محور با سرعت سنج 3 محور گیروسکوپ مغناطیس سنج بارومتر

درجه صنعتی IMU 10 محور با سرعت سنج 3 محور گیروسکوپ مغناطیس سنج بارومتر

نام تجاری:	Firepower
شماره مدل:	16488HB
مقدار تولیدی:	1
شرایط پرداخت:	L/C ، T/T
توانایی عرضه:	1000 قطعه قطعه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

دامنه اندازه گیری پویا:

± 450º/s

عدم ثبات بی طرفی صفر:

5º/ساعت

ثبات بایاس صفر:

10 درجه/ساعت

پیاده روی تصادفی:

0.26º/√h

تکرارپذیری سوگیری صفر:

20 درجه/ساعت

تکرارپذیری فاکتور مقیاس:

200 دور در دقیقه

48 گرم

دمای عملیاتی:

-45-85℃

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

1000 قطعه قطعه

برجسته کردن:

چرخ گردان مکانیکی سه محوره

گردان سه محوره 1100x700x767 میلی متر

گردان سه محوره 170 کیلوگرم

توضیح محصول

درجه صنعتی IMU 10 محوری با سرعت سنج 3 محوری گیروسکوپ مغناطیس سنج بارومتر

عملکرد محصول و پارامترهای فنی

ترکیب و عملکرد

واحد اندازه گیری بی وقفه 16488HB چند درجه آزادی یک سیستم بی وقفه کامل است که شامل:

ژایروسکوپ سه محوری
شتاب سنج سه محوری
مغناطیس سنج سه محور
سنسور فشار

این سیستم نرخ زاویه ای سه محور، شتاب، میدان مغناطیسی و پارامترهای فشار هوا را اندازه گیری می کند.جبران زاویه عدم تراز نصب، و جبران غیرخطی) از طریق پروتکل های ارتباطی SPI یا UART.

پارامترهای فنی اصلی

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
جیروسکوپ	محدوده اندازه گیری پویا			500	2000	°/s
	ثبات بی طرفی صفر	انحراف آلن، محور Z		0.8		°/ساعت
		انحراف آلن، محور X و Y		1.6		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور Z		3		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور X و محور Y		6		°/ساعت
	تعصب صفر	محدوده بی طرفی صفر، محور Z		±0.07		°/s
		محدوده بی طرفی صفر، محور X و محور Y		±0.2		°/s
		تغییر بی طرفی صفر در کل محدوده دما، محور Z 1		±0.02		°/s
		تغییر بی طرفی صفر در درجه حرارت، X و Y محور 1		±0.06		°/s
		تکرار قابل آغاز، محور Z		0.002
		تکرار قابل آغاز، محور X و محور Y		0.006		°/s
	تکرار شروع روزانه، محور Z		0.003		/s
	شروع تکرار روز به روز، محور X و محور Y		0.009		°/s
	اثر شتاب خطی بر انحراف		0.002		°/s/g
	تاثیر لرزش بر بی طرفی صفر، تغییر قبل و بعد از لرزش 2		0.002		°/s/g
	تاثیر لرزش بر بی طرفی صفر، تغییر قبل و در طول لرزش 2		0.002		°/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس، محور Z		0.3		%
		دقت فاکتور مقیاس، محور X و Y		0.6		%
		عدم خطی بودن فاکتور مقیاس، محور Z		0.01		%FS
		عدم خطی بودن فاکتور مقیاس، محور X و Y		0.02		%FS
	راه رفتن تصادفی زاویه ای			0.15		°/ √hr
	تراکم سر و صدا			0.001		°/s/ √Hz
	قطعنامه			3.052*10-7		/s/LSB
	پهنای باند			200		هرتز
سرعت سنج	محدوده اندازه گیری پویا			16	200	g
	ثبات بی طرفی صفر	انحراف آلن		0.06		مگ
	ثبات بی طرفی صفر	میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت)		0.4		مگ
	تعصب صفر	محدوده انحراف صفر		2		مگ
		تغییر بی طرفی صفر در کل محدوده دمایی، مقدار اوج به اوج 1		4		مگ
		تکرار شدن شروع های متوالی		0.5		مگ
		تکرار پذیری روزانه آغاز می شود.		0.8		مگ
		ضریب دمای بی طرفی صفر		0.05	0.1	mg/°C
