شفت مکانیکی مبتنی بر ارتعاش زاویه ای 2 محور

نام تجاری:	Firepower
شماره مدل:	2KTZ-300
مقدار تولیدی:	1
شرایط پرداخت:	T/T، L/C
توانایی عرضه:	10 عدد / 5 ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

نام محصول:

میز گردان ارتعاشی

حداکثر اندازه جسم اندازه گیری شده:

Ø300mm x 300mm

تقاطع دو محور:

0.1 میلی متر

عمود بر محور:

± 4 اینچ

محدوده زاویه چرخشی:

± 170 درجه

حالت کار:

موقعیت، ارتعاش و صفر

جدول وزن بدن:

حدود 1000 کیلوگرم

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

10 عدد / 5 ماه

برجسته کردن:

ارتعاش 2 محور گردان

2 محور گردان بر اساس قاب

توضیح محصول

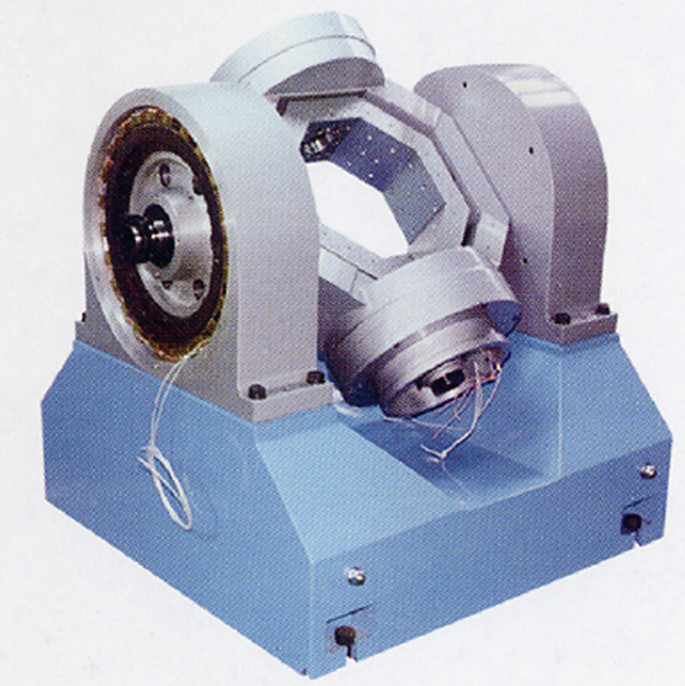

میز ارتعاش زاویه ای دو محوره شبیه ساز ارتعاشی دو محوره

این تجهیزات تست زمین شفت مکانیکی مبتنی بر قاب اتوماتیک دو محوره است.عمدتاً برای شبیه‌سازی فرآیند ارتعاش هنگام پرتاب حامل، برای آزمایش قابلیت یاتاقان و دقت ردیابی سیستم ناوبری اینرسی تحت شرایط ارتعاش زاویه‌ای استفاده می‌شود.کنترل و پردازش داده ها توسط کامپیوتر، قابلیت بازگشت صفر، موقعیت یابی، عملکرد لرزش و با مزیت دقت اندازه گیری بالا و عملکرد دینامیکی بالا انجام می شود.

مشخصات کلی

ظرفیت بار	15 کیلوگرم
حداکثر اندازه جسم اندازه گیری شده	Ø300mm x 300mm
تقاطع دو محور	0.1 میلی متر
عمود بر محور	± 4 اینچ
محدوده زاویه چرخشی	± 170 درجه
حالت کار	موقعیت، ارتعاش و صفر
جدول وزن بدن	حدود 1000 کیلوگرم
اندازه طرح بدنه جدول	حدود 1200mm x 900mm x 900mm

شاخص عملکرد

	حلقه داخلی	حلقه بیرونی
دقت اندازه گیری موقعیت زاویه ای	± 3''	± 3''
موقعیت زاویه ای وضوح را اندازه گیری می کند	0.36 اینچ	0.36 اینچ
اندازه گیری موقعیت زاویه ای تکرارپذیری	± 2''	± 2''
دقت کنترل موقعیت زاویه ای	± 5 اینچ	± 5 اینچ
فرکانس ارتعاش زاویه ای	30 هرتز	20 هرتز
دامنه ارتعاش تحت حداکثر فرکانس ارتعاش	0.15 درجه	0.15 درجه
درجه اعوجاج شکل موج ارتعاش زاویه ای	<5%	<5%
خطای پیوند عبوری کنترل حلقه داخلی/خارجی	<4''
