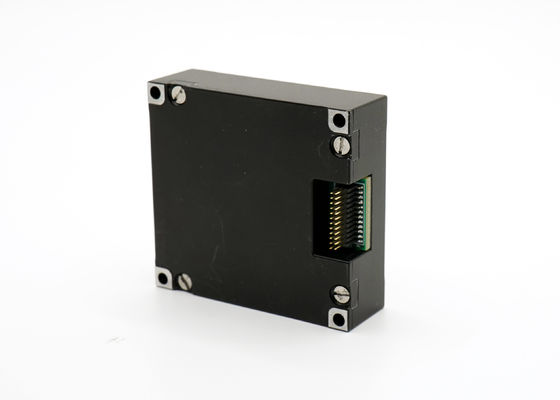

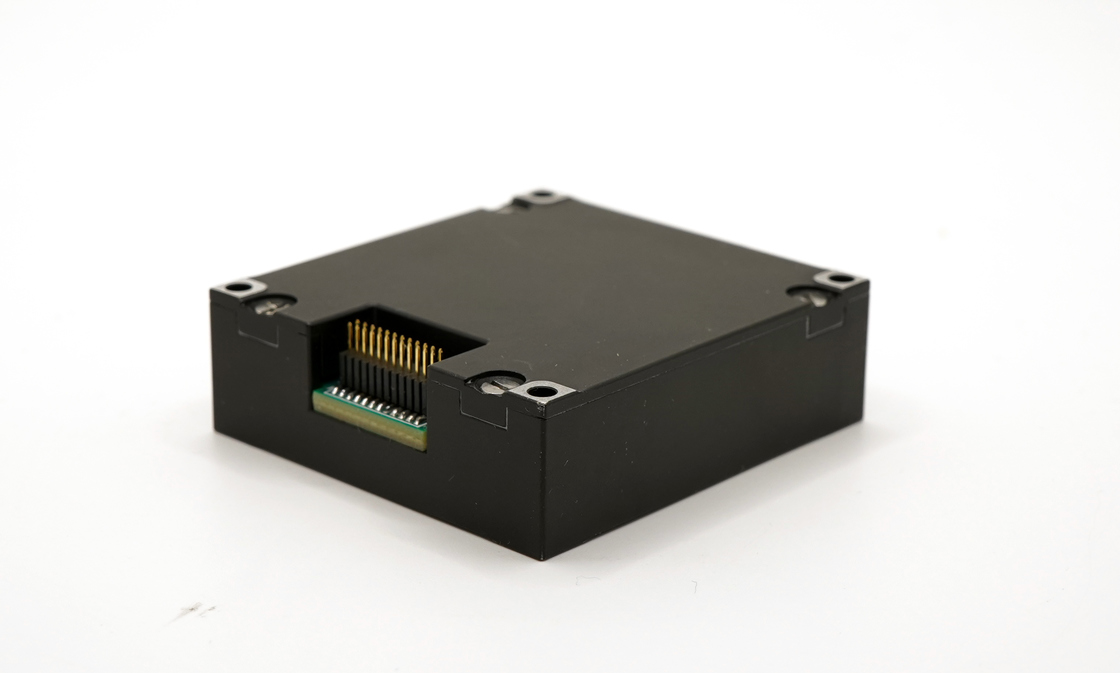

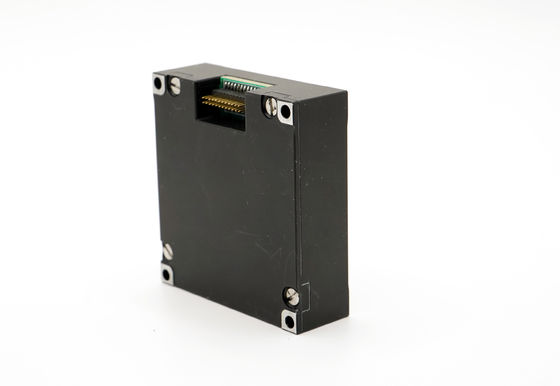

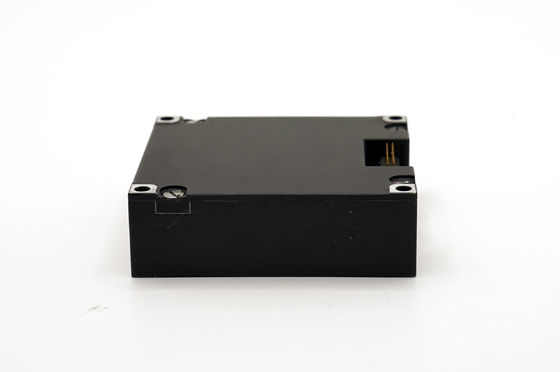

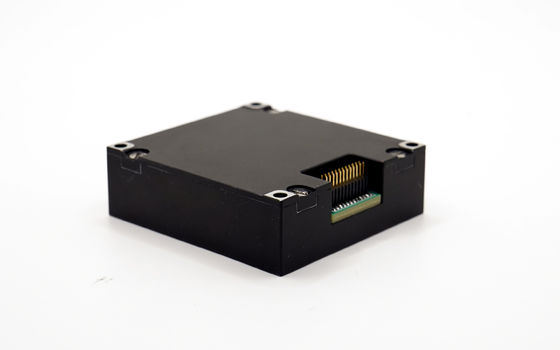

واحد اندازه‌گیری اینرسیایی ۱۰ محوره برای کنترل وضعیت و ارتفاع پهپاد Adis16488

واحد اندازه‌گیری اینرسیایی ۱۰ محوره برای کنترل وضعیت و ارتفاع پهپاد Adis16488

نام تجاری:	Firepower
شماره مدل:	16488HB
مقدار تولیدی:	1
شرایط پرداخت:	T/T ، L/C
توانایی عرضه:	1000 قطعه قطعه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

محدوده Acc:

± 16 گرم

محدوده ژیروسکوپ:

±500/2000º/s

عدم ثبات بی طرفی صفر:

3º/ساعت

پیاده روی تصادفی زاویه ای:

0.15 درجه / √ساعت

پهنای باند:

200 هرتز

ولتاژ:

0.15 ولت 3.3 33

50 گرم

حساسیت مغناطیسی:

0.1mgauss/lsb

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

1000 قطعه قطعه

برجسته کردن:

ارتعاش 2 محور گردان

2 محور گردان بر اساس قاب

توضیح محصول

واحد اندازه گیری بی وقفه 10 محوری برای کنترل حالت و ارتفاع UAV Adis16488

توضیحات محصول

در16488HB واحد اندازه گیری بی وقفه چند درجه آزادی (IMU)یکسیستم بی وقفه با عملکرد بالا و کاملاً یکپارچهمعادلADIS16488. این ترکیب یکژایروسکوپ سه محوری,شتاب سنج سه محوری,مغناطیس سنج سه محوروسنسور فشار بارومتریکدر یک ماژول فشرده

این IMU اندازه گیری دقیق ازسرعت زاویه ای، شتاب خطی، میدان مغناطیسی و فشار هوابرای پلتفرم های پویا مانند:وسایل نقلیه مستقل، UAV، رباتیک و سیستم های ناوبری.

با حضورجبران خطای داخلی(از جملهحرکت دمایی، عدم تراز و اصلاح غیرخطی), 16488C تضمین می کند استثناییثبات و دقتداده ها از طریقرابط SPI یا UARTبر اساس پروتکل های ارتباطی استاندارد،یکپارچه سازی سیستم آسانوسنجش حرکتی در زمان واقعی.

ویژگی های کلیدی

سیستم اندازه گیری بی وقفه ۱۰ محوری (جیرو، شتاب سنج، مغناطیس سنج، بارومتر)
عملکرد بالا معادل ADIS16488
تعویض خطای داخلی برای تغییر درجه حرارت و عدم تراز
گزینه های رابط SPI و UART
طراحی کامپکت و یکپارچه
مناسب برای UAV ها، وسایل نقلیه مستقل و رباتیک

پارامترهای فنی

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
جیروسکوپ	محدوده اندازه گیری پویا			500	2000	°/s
	ثبات بی طرفی صفر	انحراف آلن، محور Z		0.8		°/ساعت
		انحراف آلن، محور X و Y		1.6		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور Z		3		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور X و محور Y		6		°/ساعت
	تعصب صفر	محدوده بی طرفی صفر، محور Z		±0.07		°/s
		محدوده بی طرفی صفر، محور X و محور Y		±0.2		°/s
		تغییر بی طرفی صفر در کل محدوده دما، محور Z 1		±0.02		°/s
		تغییر بی طرفی صفر در درجه حرارت، X و Y محور 1		±0.06		°/s
		تکرار قابل آغاز، محور Z		0.002
		تکرار قابل آغاز، محور X و محور Y		0.006
		تکرار شروع روزانه، محور Z		0.003		/s
		شروع تکرار روز به روز، محور X و محور Y		0.009		°/s
		اثر شتاب خطی بر انحراف		0.002		°/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و بعد از لرزش 2		0.002		°/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و در طول لرزش 2		0.002		°/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس، محور Z		0.3		%
		دقت فاکتور مقیاس، محور X و Y		0.6		%
		عدم خطی بودن فاکتور مقیاس، محور Z		0.01		%FS
		عدم خطی بودن فاکتور مقیاس، محور X و Y		0.02		%FS
	راه رفتن تصادفی زاویه ای			0.15		°/ √hr
	تراکم سر و صدا			0.001		°/s/ √Hz
	قطعنامه			3.052×10-7		/s/LSB
	پهنای باند			200		هرتز
سرعت سنج	محدوده اندازه گیری پویا			16	200	g
	ثبات بی طرفی صفر	انحراف آلن		0.06		مگ
	ثبات بی طرفی صفر	میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت)		0.4		مگ
	تعصب صفر	محدوده انحراف صفر		2		مگ
		تغییر بی طرفی صفر در کل محدوده دمایی، مقدار اوج به اوج 1		4		مگ
		تکرار شدن شروع های متوالی		0.5		مگ
		تکرار پذیری روزانه آغاز می شود.		0.8		مگ
		ضریب دمای بی طرفی صفر		0.05	0.1	mg/°C

	فاکتور مقیاس	دقت فاکتور مقیاس		0.5		%
		عدم خطی بودن فاکتور مقیاس		0.1		%FS
	سرعت راه رفتن تصادفی			0.029		m/s/ √hr
	تراکم سر و صدا			0.025		mg/ √Hz
	قطعنامه			1.221×10-8		g/LSB
	پهنای باند			200		هرتز
مقناطیس سنج	محدوده میدان مغناطیسی	آره، سکسی		±13		گاوس
		برگ، ز		±25		گاوس
	قطعنامه			0.3		μT
	دقت مسیر	جزء ژئومغناطیسی افقی 30 μT، 25 °C		±2.5		دگ
	محدوده اندازه گیری پویا			2.5		گاوس
	تعصب صفر	محیط غیر مغناطیسی		15		گاس
بارومتر	محدوده اندازه گیری پویا		300		1100	mbar
	تعصب صفر			4.5		mbar
رابط ارتباطی	SPI یک طرفه	نرخ بود			15	مگاهرتز
	یک طرفه C A N	نرخ بود			1	مگاهرتز
	فرکانس نمونه گیری	SPI		2460	2460	هرتز
		می تواند		200
ویژگی های الکتریکی	ولتاژ		3.0	3.3	3.6	V
	مصرف برق				1.5	W
	ریپل	P-P			100	mV
	زمان تسویه	از 0 ولت تا 3 ولت			80	ms

ویژگی های ساختاری	اندازه		47×44×14		mm
	وزن		50		g
محیط استفاده	دمای کار	-40		70	°C
	دمای ذخیره سازی	-۴۵		75	°C
	ارتعاش		20 تا 2000 هرتز 6.06 گرم
	تاثیر		1000 گرم0.5ms
قابلیت اطمینان	MTBF		20000		h
	زمان کار مستمر		120		h
①: انحراف صفر کل فرآیند تغییر دمای را محاسبه کنید، نرخ تغییر دمای ≤ 1 °C/ دقیقه است و محدوده دمای -40 °C ~ + 70 °C است. ②: حالت ارتعاش 6.06G، 20Hz ~ 2000Hz
