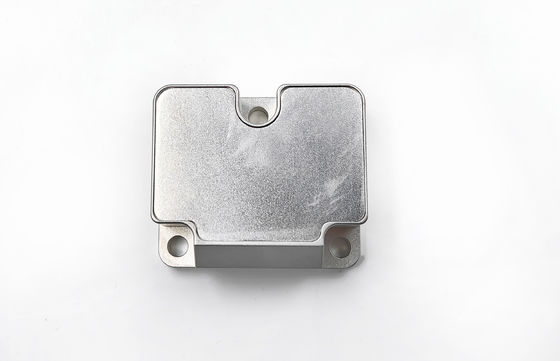

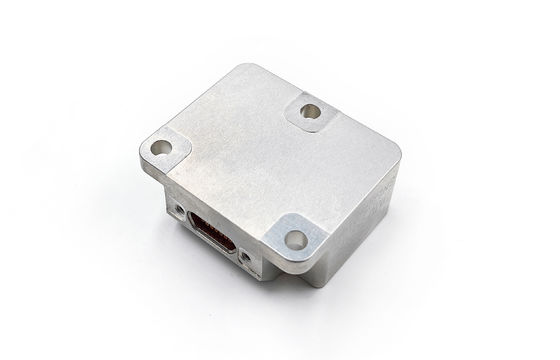

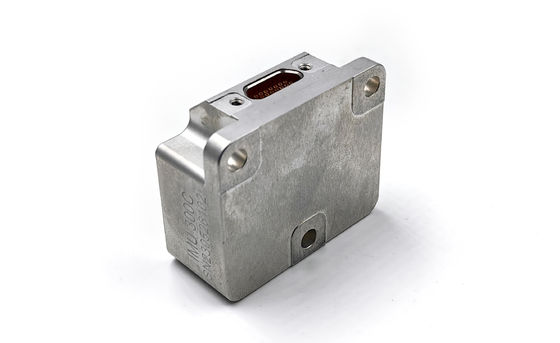

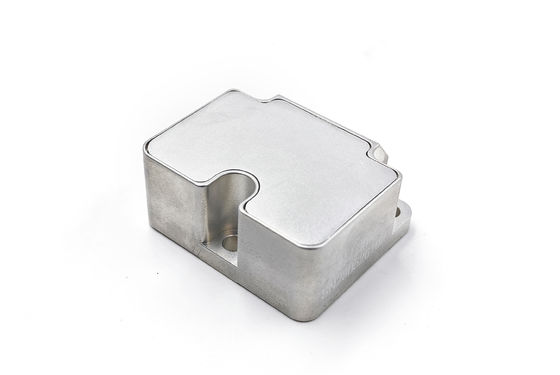

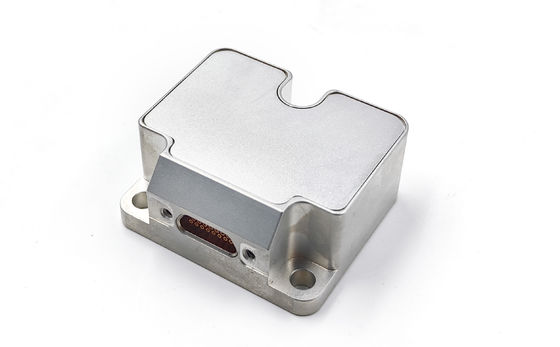

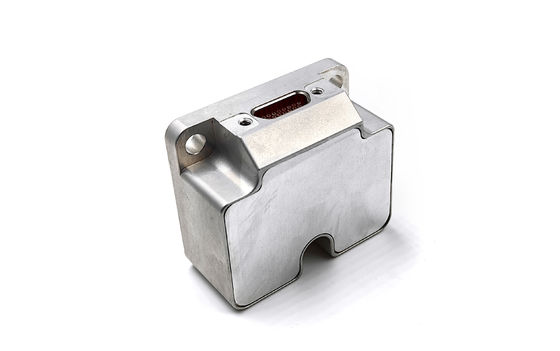

تولید کننده چین Stim300 IMU درجه تاکتیکی با ثبات 0.05 درجات در ساعت

نام تجاری:	Firepower
شماره مدل:	IMU6-1B
مقدار تولیدی:	1
شرایط پرداخت:	L/C ، T/T
توانایی عرضه:	1000 قطعه قطعه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده گریو:

± 400deg/s

دامنه شتاب سنج:

± 50 گرم

پایداری تعصب در اجرا:

0. 05 درجه در ساعت

پایداری بایاس @10s (10s صاف، 1σ، دمای اتاق:

0.5 درجه در ساعت

پیاده روی تصادفی زاویه ای:

0.02 درجه/√ساعت

قابلیت تکرار تعصب (1σ):

0.3 درجه در ساعت

فاکتور مقیاس غیر خطی (1σ):

150 دور در دقیقه

پهنای باند 3 دسی بل:

150 هرتز

جزئیات بسته بندی:

کارتن چوبی

قابلیت ارائه:

1000 قطعه قطعه

برجسته کردن:

میز گردان تک محوره

میز گردان تک محوره 50 حلقه

میز گردان تک محوره محفظه دما

توضیح محصول

تولید کننده چین Stim300 IMU درجه تاکتیکی با ثبات 0.05 درجات در ساعت

پارامترهای فنی اصلی

مشخصات جیروسکوپ

پارامتر	واحد	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
محدوده اندازه گیری (تخصیص پذیر)	°/s	±400	±400	±400	±2000
ثبات تعصب در زمان اجرا ((@ انحراف آلن)	°/ساعت	0.3	0.1	0.05	1
ثبات تعصب @10s (10s صاف، 1σ، دمای اتاق)	°/ساعت	3	1	0.5	6
ثبات بی طرفی در دمای کامل	°/ساعت	10	3	2	18
راه رفتن تصادفی زاویه ای	°/√h	0.15	0.1	0.02	0.3
تکرار تعصب (1σ)	°/ساعت	1	0.5	0.3	2
حساسیت شتاب تعصب	°/h/g	1	1	1	2
فاکتور مقیاس غیر خطی ((1σ)	ppm	150	150	150	300
تکرار پذیری فاکتور مقیاس (1σ)	ppm	20	20	20	100
اشتباه تراز	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دی بی	هرتز	250	200	150	250

شاخص های فنی شتاب سنج

پارامتر	واحد	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
محدوده اندازه گیری (تخصیص پذیر)	g	±10	±30	±50	±80
ثبات تعصب در زمان اجرا (تغییر آلن @ 25 °C)	مگ	0.02	0.05	0.1	0.2
ثبات تعصب @10s	مگ	0.05	0.2	0.5	1
ثبات بی طرفی در دمای کامل	مگ	1	3	5	15
راه رفتن تصادفی زاویه ای	m/s/√h	0.001	0.002	0.005	0.01
تکرار تعصب ((1σ)	مگ	0.1	0.5	1	2
تکرار پذیری فاکتور مقیاس (1σ)	ppm	200	200	200	200
فاکتور مقیاس غیر خطی ((1σ)	ppm	50	100	200	300
اشتباه تراز	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دی بی	هرتز	100	100	100	100

مشخصات زاویه خم (به صورت پیش فرض تنظیم نشده، اختیاری)

پارامتر	واحد	IMU6-1y-x
محدوده اندازه گیری (تخصیص پذیر)	g	± 17
ثبات تعصب (یک ثانیه صاف شدن)	مگ	0.5
راه رفتن تصادفي	m/s/√h	0.08
عدم خطی بودن فاکتور مقیاس	ppm	100

ویژگی های الکتریکی

پارامتر	واحد	IMU6-1y-x
ولتاژ	V	5
مصرف برق	W	2
ریپل	mV	100

سازگاری با محیط زیست

پارامتر	واحد	IMU6-1y-x
دمای کار	°C	-45 تا 85
دمای ذخیره سازی	°C	-55~105
ارتعاش	...	10~2000 هرتز6.06 گرم
تاثیر	...	1000 گرم0.1ms

مشخصات دیگر

پارامتر	واحد	IMU6-1y-x
وزن	g	55±5

درواحد اندازه گیری بی وقفه MEMSتمام سنسورهای کلیدی را ادغام می کند وصفحه پردازش سیگنالدر یک بسته ی جامد.سرعت زاویه ای سه محور، شتاب و شیب، اعمال می شودجبران خطا در درجه حرارت و تراز، و ارائه می دهد خروجی دقیق از طریقRS-422. جمع و جور، با دوام و قدرت کم، ایده آل برایناوبری، UAV، رباتیک و اتوماسیون صنعتی، و به عنوان یکجایگزین با عملکرد بالا برای STIM300.
