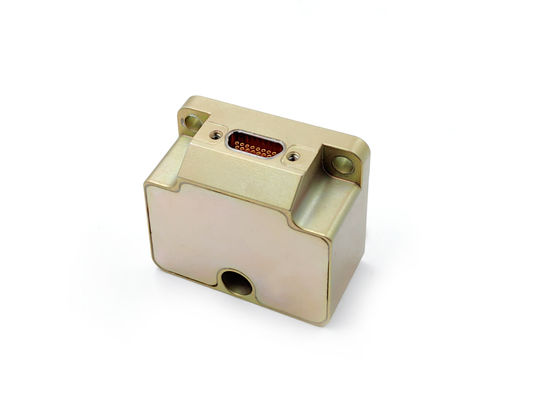

دستگاه IMU MEMS کم سر و صدا برای تولید کننده هواپیماهای بدون سرنشین

نام تجاری:	Firepower
شماره مدل:	IMU6-1a
مقدار تولیدی:	1
شرایط پرداخت:	T/T ، L/C
توانایی عرضه:	1000 قطعه قطعه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

ثبات تعصب در اجرا (@ Allan Variance):

0.1°/ساعت

محدوده ژیروسکوپ:

± 400º/s

پیاده روی تصادفی زاویه ای:

0.15 درجه در √ساعت

برد شتاب سنج:

± 30

پایداری بایاس شتاب سنج:

0.05 میلی گرم

پهنای باند 3 دسی بل:

200 هرتز

جزئیات بسته بندی:

کارتن چوبی

قابلیت ارائه:

1000 قطعه قطعه

برجسته کردن:

چرخ گردان 1 محوری 15 کیلوگرمی

گردان گردان 1 محوری 22 ولتی

گردان گردان 1 محوری 50 هرتز

توضیح محصول

دستگاه IMU MEMS کم سر و صدا برای تولید کننده هواپیماهای بدون سرنشین

پارامترهای فنی اصلی

مشخصات جیروسکوپ

پارامتر	واحد	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
محدوده اندازه گیری (تخصیص پذیر)	°/s	±400	±400	±400	±2000
ثبات تعصب در زمان اجرا ((@ انحراف آلن)	°/ساعت	0.3	0.1	0.05	1
ثبات تعصب @10s (10s صاف، 1σ، دمای اتاق)	°/ساعت	3	1	0.5	6
ثبات بی طرفی در دمای کامل	°/ساعت	10	3	2	18
راه رفتن تصادفی زاویه ای	°/√h	0.15	0.1	0.02	0.3
تکرار تعصب (1σ)	°/ساعت	1	0.5	0.3	2
حساسیت شتاب تعصب	°/h/g	1	1	1	2
فاکتور مقیاس غیر خطی ((1σ)	ppm	150	150	150	300
تکرار پذیری فاکتور مقیاس (1σ)	ppm	20	20	20	100
اشتباه تراز	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دی بی	هرتز	250	200	150	250

شاخص های فنی شتاب سنج

پارامتر	واحد	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
محدوده اندازه گیری (تخصیص پذیر)	g	±10	±30	±50	±80
ثبات تعصب در زمان اجرا (تغییر آلن @ 25 °C)	مگ	0.02	0.05	0.1	0.2
ثبات تعصب @10s	مگ	0.05	0.2	0.5	1
ثبات بی طرفی در دمای کامل	مگ	1	3	5	15
راه رفتن تصادفی زاویه ای	m/s/√h	0.001	0.002	0.005	0.01
تکرار تعصب ((1σ)	مگ	0.1	0.5	1	2
تکرار پذیری فاکتور مقیاس (1σ)	ppm	200	200	200	200
فاکتور مقیاس غیر خطی ((1σ)	ppm	50	100	200	300
اشتباه تراز	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دی بی	هرتز	100	100	100	100

مشخصات زاویه خم (به صورت پیش فرض تنظیم نشده، اختیاری)

پارامتر	واحد	IMU6-1y-x
محدوده اندازه گیری (تخصیص پذیر)	g	± 17
ثبات تعصب (یک ثانیه صاف شدن)	مگ	0.5
راه رفتن تصادفي	m/s/√h	0.08
عدم خطی بودن فاکتور مقیاس	ppm	100

ویژگی های الکتریکی

پارامتر	واحد	IMU6-1y-x
ولتاژ	V	5
مصرف برق	W	2
ریپل	mV	100

سازگاری با محیط زیست

پارامتر	واحد	IMU6-1y-x
دمای کار	°C	-45 تا 85
دمای ذخیره سازی	°C	-55~105
ارتعاش	...	10~2000 هرتز6.06 گرم
تاثیر	...	1000 گرم0.1ms

مشخصات دیگر

پارامتر	واحد	IMU6-1y-x
وزن	g	55±5

MEMS IMUیک سیستم کاملا یکپارچه است که ترکیبژایروسکوپ، شتاب سنج، شیب سنج، سنسور دما و الکترونیک پردازش. این فراهم می کنداندازه گیری سرعت زاویه ای، شتاب و شیب 3 محور در زمان واقعیبا جبران خطا. کامپکت و سبک وزن، داده ها را از طریقRS-422برای یکپارچه سازی آسانهوافضا، دفاع و ناوبری خودروهای مستقل، این IMU به عنوان یکجایگزینی مستقیم STIM300، ارائه عملکرد قابل اعتماد و پایدار در شرایط سخت.
