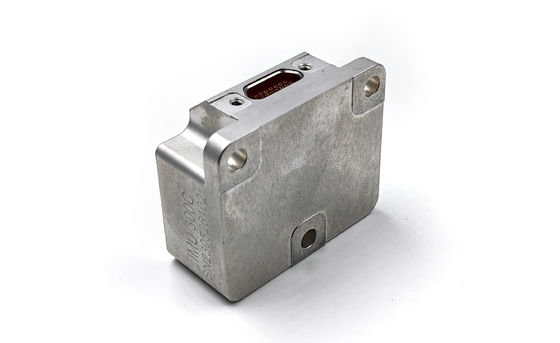

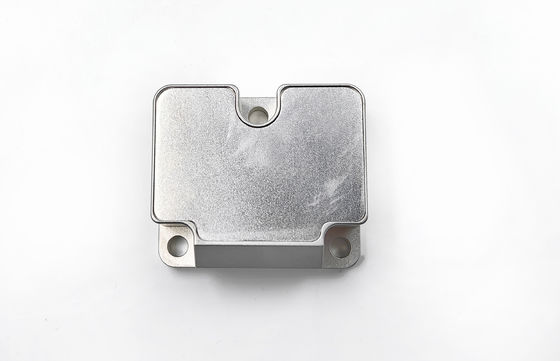

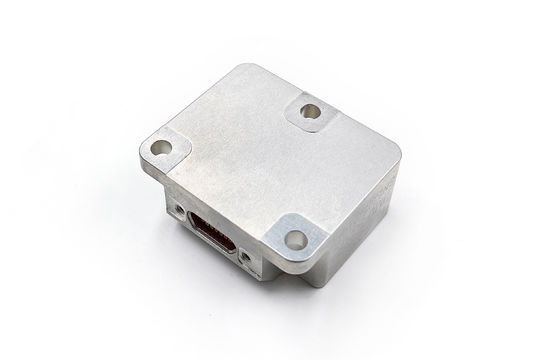

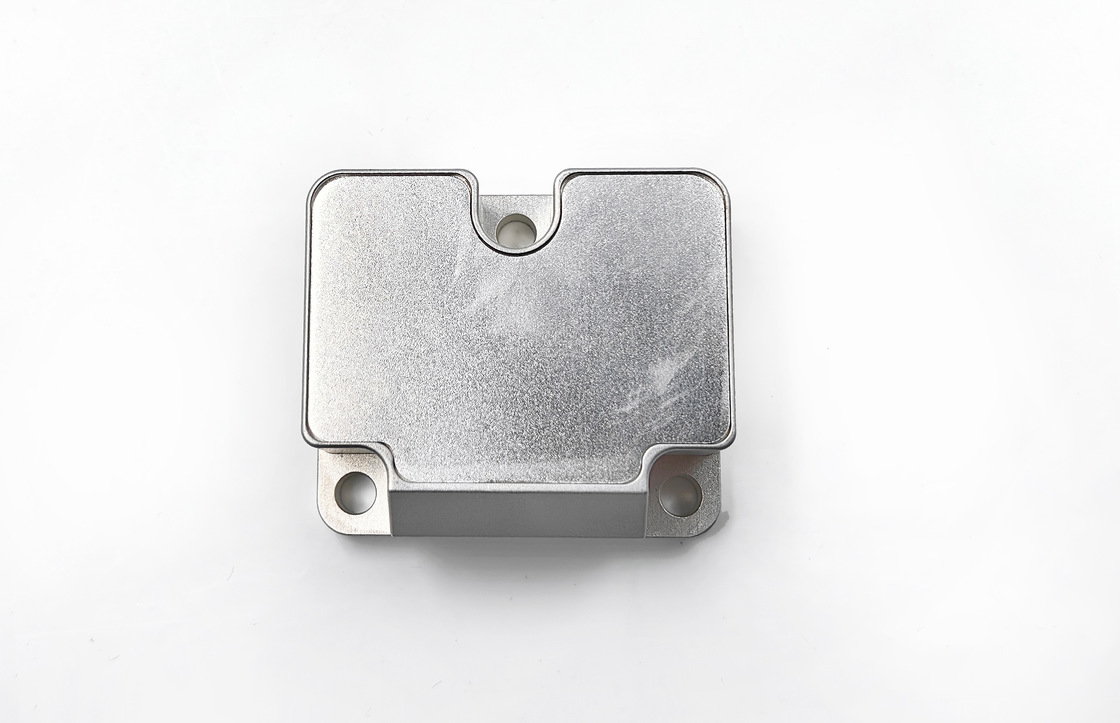

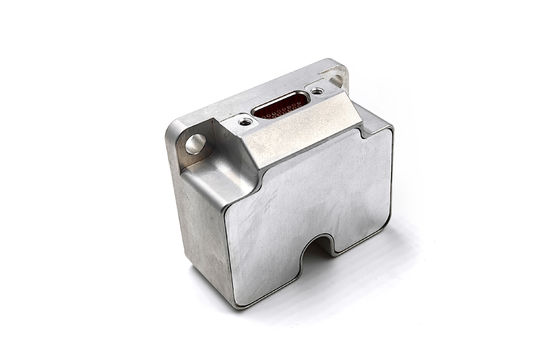

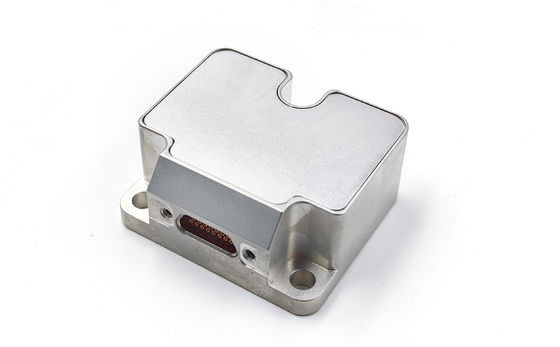

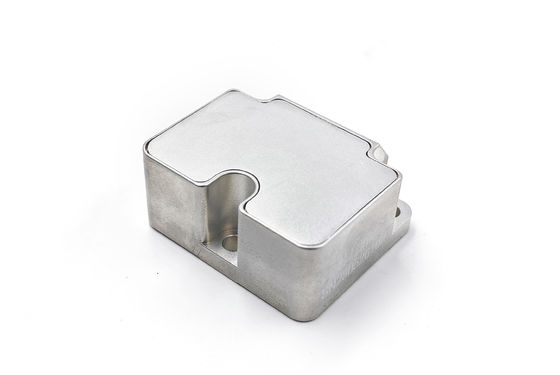

واحد اندازه گیری بی وقفه 6 محور با تعویض دمایی برای INS

واحد اندازه گیری بی وقفه 6 محور با تعویض دمایی برای INS

نام تجاری:	Firepower
شماره مدل:	IMU6-1
مقدار تولیدی:	1
شرایط پرداخت:	T/T ، L/C
توانایی عرضه:	1000 قطعه قطعه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

دامنه اندازه گیری:

± 400º/s

پایداری بایاس ژیروسکوپ در حین اجرا:

0.3 درجه در ساعت

ثبات تعصب @10s (10s صاف ، 1σ ، دمای اتاق):

3 درجه در ساعت

دامنه شتاب سنج:

10 گرم

ثبات تعصب acc:

0.02 میلی گرم

رابط ارتباطی:

Rs422

وزن:

55 گرم

پهنای باند 3 دسی بل:

250 هرتز

جزئیات بسته بندی:

کارتن چوبی

قابلیت ارائه:

1000 قطعه قطعه

برجسته کردن:

جدول نرخ محور نوع 2 کج

جدول نرخ محور تست محفظه 2

توضیح محصول

واحد اندازه‌گیری اینرسیایی 6 محوره با درجه تاکتیکی و جبران دما برای INS

واحد اندازه‌گیری اینرسیایی MEMS یک بسته‌ی حسگر کاملاً یکپارچه با درجه‌ی ناوبری است. این واحد، نرخ زاویه‌ای 3 محور، شتاب و شیب را اندازه‌گیری می‌کند، جبران خطای پیشرفته را اعمال می‌کند و داده‌ها را از طریق RS-422 با استفاده از پروتکل‌های استاندارد خروجی می‌دهد. طراحی جمع و جور و مقاوم آن، این واحد را برای کنترل وضعیت، ناوبری اینرسیایی و نظارت بر حرکت در پهپادها، وسایل نقلیه صنعتی و پلتفرم‌های هوافضا مناسب می‌سازد و یک جایگزین مقرون به صرفه برای STIM300 با قابلیت اطمینان و دقت بالا ارائه می‌دهد.

پارامترهای فنی اصلی

مشخصات ژیروسکوپ

پارامتر	واحد	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
محدوده اندازه‌گیری (قابل تنظیم)	°/s	±400	±400	±400	±2000
پایداری بایاس در حال اجرا (@ واریانس آلان)	°/h	0.3	0.1	0.05	1
پایداری بایاس @10s (10s هموار، 1σ، دمای اتاق)	°/h	3	1	0.5	6
پایداری بایاس در دمای کامل	°/h	10	3	2	18
راه رفتن تصادفی زاویه‌ای	°/√h	0.15	0.1	0.02	0.3
تکرارپذیری بایاس (1σ)	°/h	1	0.5	0.3	2
حساسیت شتاب بایاس	°/h/g	1	1	1	2
غیرخطی بودن ضریب مقیاس (1σ)	ppm	150	150	150	300
تکرارپذیری ضریب مقیاس (1σ)	ppm	20	20	20	100
عدم هم‌ترازی	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دسی‌بل	Hz	250	200	150	250

شاخص‌های فنی شتاب‌سنج

پارامتر	واحد	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
محدوده اندازه‌گیری (قابل تنظیم)	g	±10	±30	±50	±80
پایداری بایاس در حال اجرا (واریانس آلان @ 25 ℃)	mg	0.02	0.05	0.1	0.2
پایداری بایاس @10s	mg	0.05	0.2	0.5	1
پایداری بایاس در دمای کامل	mg	1	3	5	15
راه رفتن تصادفی زاویه‌ای	m/s/√h	0.001	0.002	0.005	0.01
تکرارپذیری بایاس (1σ)	mg	0.1	0.5	1	2
تکرارپذیری ضریب مقیاس (1σ)	ppm	200	200	200	200
غیرخطی بودن ضریب مقیاس (1σ)	ppm	50	100	200	300
عدم هم‌ترازی	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دسی‌بل	Hz	100	100	100	100

مشخصات زاویه شیب (به طور پیش‌فرض پیکربندی نشده است، اختیاری)

پارامتر	واحد	IMU6-1y-x
محدوده اندازه‌گیری (قابل تنظیم)	g	±1.7
پایداری بایاس (هموارسازی 1s)	mg	0.5
راه رفتن تصادفی	m/s/√h	0.08
غیرخطی بودن ضریب مقیاس	ppm	100

مشخصات الکتریکی

پارامتر	واحد	IMU6-1y-x
ولتاژ	V	5
مصرف برق	W	2
ریپل	mV	100

سازگاری محیطی

پارامتر	واحد	IMU6-1y-x
دمای عملیاتی	℃	-45~85
دمای ذخیره‌سازی	℃	-55~105
لرزش	--	10~2000Hz,6.06g
ضربه	--	1000g,0.1ms

سایر مشخصات

پارامتر	واحد	IMU6-1y-x
وزن	g	55±5
