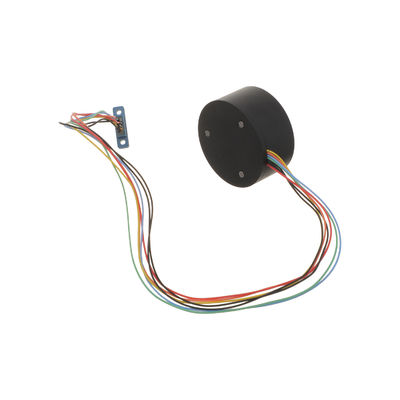

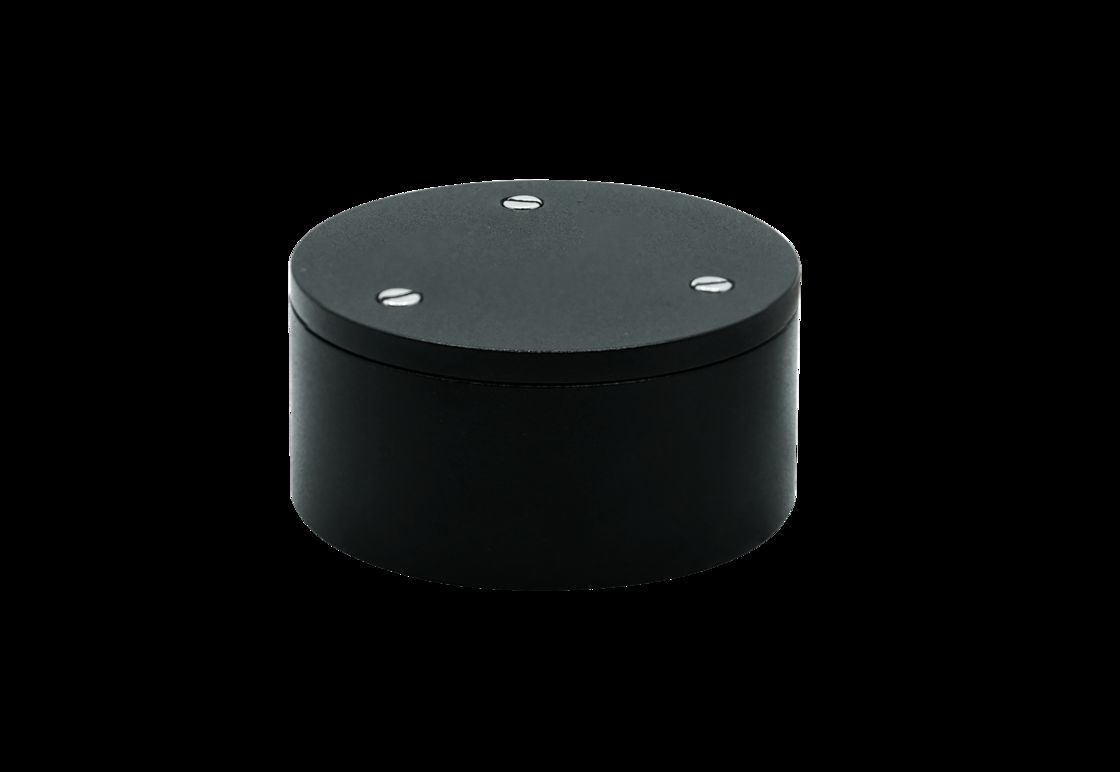

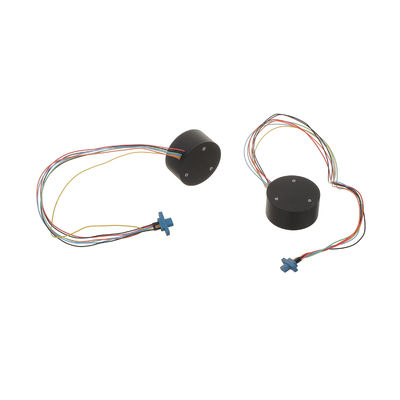

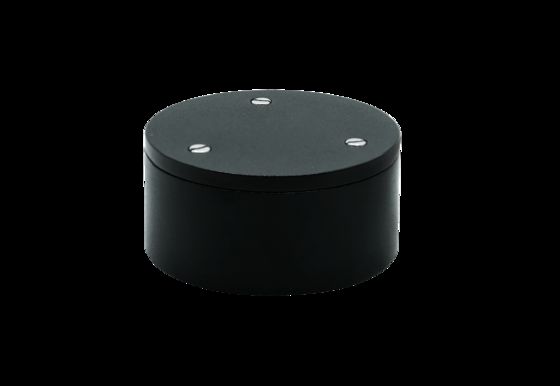

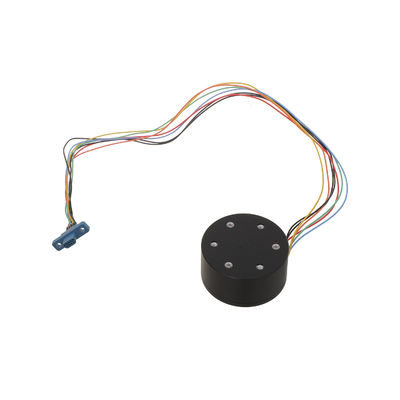

MFOG-1703 فیبر نوری Gyro1°/h Bias ±300°/s Range

Name: MFOG-1703 فیبر نوری Gyro1°/h Bias ±300°/s Range
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-1703
Price: 1350 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	MFOG-1703
مقدار تولیدی:	1
قیمت:	1350$
شرایط پرداخت:	L/C ، D/P ، T/T ، Western Union
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده:

150 درجه در ثانیه

ثبات تعصب صفر ((10s ، 1σ):

1 درجه/ساعت

پیاده روی تصادفی زاویه ای:

0.02 درجه در ساعت

پهنای باند 3DB:

300 هرتز

تکرارپذیری صفر-تعصب ((1σ):

1 درجه/ساعت

فاکتور مقیاس غیرخطی:

500pppm

بعد:

φ40x20mm

مصرف برق:

≤1.5w

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500/ماه

برجسته کردن:

Fiber Optic Gyro 0.5°/h bias,Fiber Optic Gyro ±300°/s range,MFOG-40 Fiber Optic Gyro

Fiber Optic Gyro ±300°/s range

MFOG-40 Fiber Optic Gyro

توضیح محصول

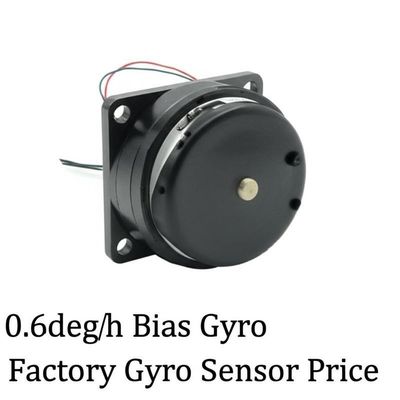

0.6درجه/ساعه قیمت سنسور ژایرو

ویژگی های کلیدی

ساختار ساده بدون قطعات متحرک یا فرسایش
راه اندازی سریع و طراحی فشرده (φ40*20mm)
ساخت سبک برای کاربردهای گوناگون
ایده آل برای سیستم های کنترل حالت و اندازه گیری حامل

اجزای فنی

مجموعه مسیر نوری
صفحه مدار سیگنال شناسایی و کنترل
اسکلت حلقه فیبر و محفظه ساختاری

خلاصه ی محصول

MFOG-40 Micro-Nano-Fiber Optic Gyroscope یک سنسور پیشرفته سرعت زاویه ای است که به طور یکپارچه فناوری های نوری، مکانیکی و الکترونیکی را ادغام می کند.از دستگاه های فایبر نانو میکرو پیشرفته برای دستیابی به اندازه گیری دقیق استفاده می کند.ژایروسکوپ سرعت زاویه ای را با نظارت بر تفاوت فاز تولید شده بین دو پرتو نور که در جهت های مخالف گسترش می یابند، تشخیص می دهد.پردازش این اطلاعات از طریق الکترونیک پیچیده، و ارائه بازخورد دقیق برای اهداف کنترل یا اندازه گیری.

این محصول با توجه به سادگی و قابلیت اطمینان طراحی شده است. آن دارای یک ساختار جمع و جور و سبک وزن، بدون قطعات متحرک و یا اجزای در معرض فرسایش،تضمین ثبات و دوام بلند مدتتوانایی شروع سریع آن، همراه با اندازه کوچک و وزن کم آن را بسیار مناسب برای برنامه های کاربردی در کنترل حالت، ناوبری و اندازه گیری حرکت حامل های مختلف،از جمله هوا، پلتفرم های دریایی و زمینی.

نیاز به انرژی

پارامتر	مشخصات
ولتاژ	4.85 ولت تا 5.15 ولت
ریپل	20mV
جریان الکتریکی	0.2A

رابط الکتریکی

شماره گره	رنگ	تعریف
1	ماردین	RS422 R-
2	آبی	RS422 R+
3	سبز	RS422 T+
4	زرد	RS422 T-
5	سیاه	GND
6	سیاه	GND
7	قرمز	5 ولت

پارامترهای عملکرد

پارامتر	مشخصات
محدوده (°/s)	±150
فاکتور مقیاس (LSB/°/s)	3600
عدم خطی بودن فاکتور مقیاس (ppm)	≤500
ثبات بی طرفی صفر (10s، 1σ، °/H)	≤1
تکرار پذیری بی طرفی صفر (1σ، °/H)	≤1
حرکت تصادفی زاویه ای (°/H1/2)	≤0.02
ثبات بی طرفی صفر در دمای کامل (°/H)	≤1.5
پهنای باند 3dB (هرتز)	≥300
منبع برق (V)	5±0.15
مصرف برق (W)	≤1.5

نمودار محصولات

نمودار فنی فیزوپتیک VG1703 فیبر نوری گیروسکوپ

Fizoptika VG1703 فیبر نوری گیروسکوپ نقشه ابعاد
