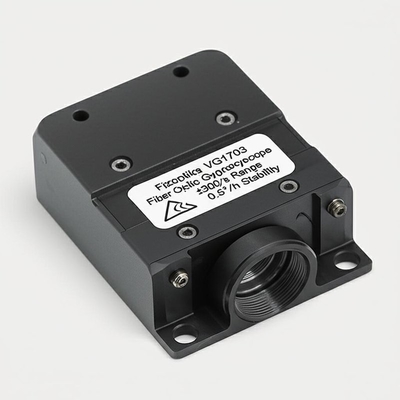

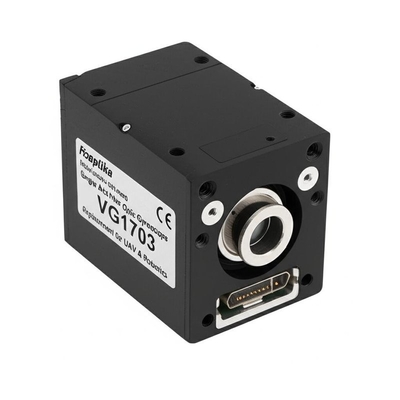

ژیروسکوپ فیبر نوری Fizoptika VG1703 ±300 درجه بر ثانیه پایداری 0.5 درجه بر ساعت

ژیروسکوپ فیبر نوری Fizoptika VG1703 ±300 درجه بر ثانیه پایداری 0.5 درجه بر ساعت

نام تجاری: Firepower
شماره مدل: MFOG-40
مقدار تولیدی: 1
قیمت: 1350$
شرایط پرداخت: L/C ، D/P ، T/T ، Western Union
توانایی عرضه: 500/ماه
اطلاعات دقیق
محل منبع:
چین
دامنه:
300 پوند (درجه/ثانیه
ثبات تعصب صفر ((10s ، 1σ):
≤0.5 درجه در ساعت
راه رفتن تصادفی زاویه ای:
≤0.02 درجه در ساعت
پهنای باند 3DB:
≥300 هرتز
تکرارپذیری صفر-تعصب ((1σ):
≤0.5 درجه در ساعت
غیر خطی بودن ضریب مقیاس:
≤500ppm
بعد:
φ40x20mm
مصرف برق:
≤1.5 وات
جزئیات بسته بندی:
اسفنج + کارتن
قابلیت ارائه:
500/ماه
برجسته کردن:

ژایروسکوپ فیبر نوری تک محوری,ژایروسکوپ UAV Fizoptika VG1703,رباتیک جایگزین فیبر نوری جیرو

,

Fizoptika VG1703 UAV gyroscope

,

Robotics replacement fiber optic gyro

توضیح محصول
جایگزین ژیروسکوپ فیبر نوری تک محوره Fizoptika VG1703 برای پهپاد و رباتیک
بررسی اجمالی محصول

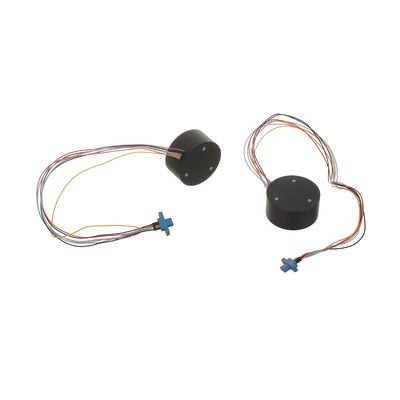

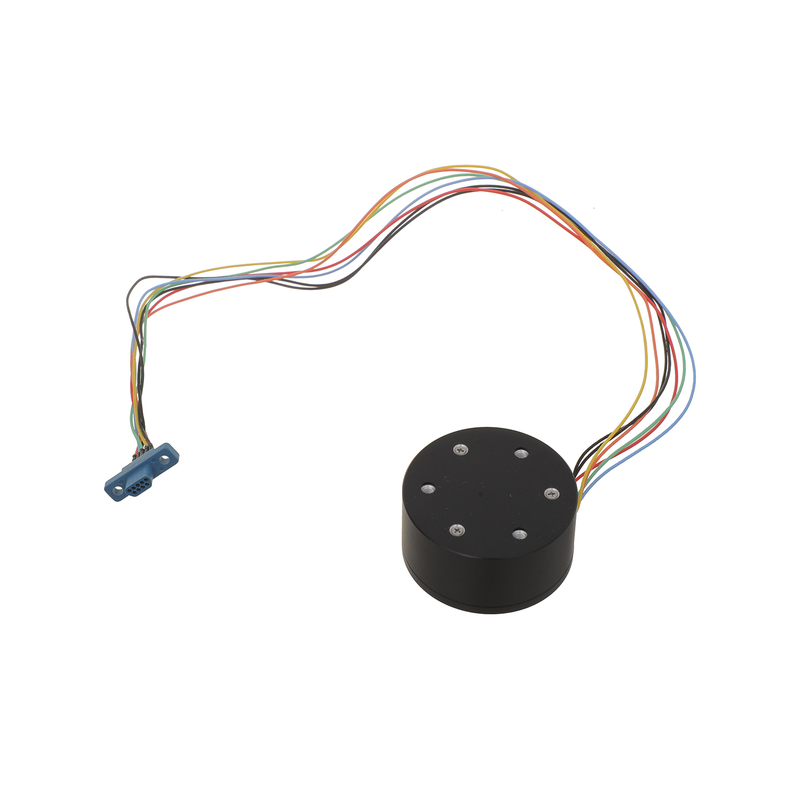

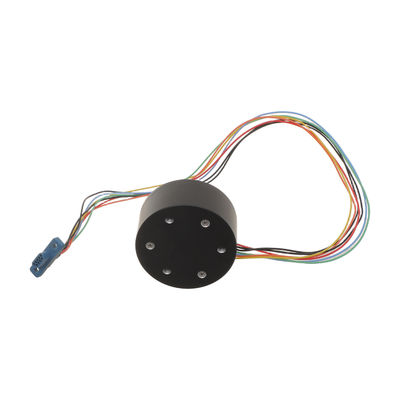

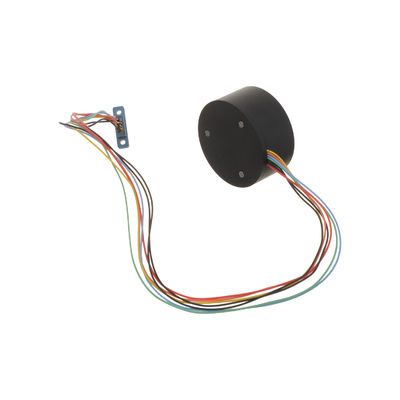

ژیروسکوپ فیبر نوری میکرو-نانو MFOG-40اثر ساگناک، یک حسگر سرعت زاویه ای پیشرفته است که به طور یکپارچه فناوری های نوری، مکانیکی و الکترونیکی را ادغام می کند. بر اساس این ژیروسکوپ با نظارت بر اختلاف فاز ایجاد شده بین دو پرتو نور که در جهت مخالف منتشر می شوند، سرعت زاویه ای را تشخیص می دهد، این اطلاعات را از طریق الکترونیک پیچیده پردازش می کند و بازخورد دقیقی را برای اهداف کنترل یا اندازه گیری ارائه می دهد.
این محصول با در نظر گرفتن سادگی و قابلیت اطمینان طراحی شده است. این محصول دارای ساختار فشرده و سبک وزن است، با هیچ قسمت متحرک یا اجزایی که در معرض سایش باشند، که پایداری و دوام طولانی مدت را تضمین می کند. قابلیت راه‌اندازی سریع آن، همراه با اندازه کوچک و وزن کم آن، آن را برای کاربردها در کنترل وضعیت، ناوبری و اندازه‌گیری حرکت حامل‌های مختلف، از جمله سکوهای هوایی، دریایی و زمینی، بسیار مناسب می‌سازد.
ویژگی های کلیدی
  • ساختار ساده بدون قطعات متحرک یا فرسایشی
  • راه اندازی سریع و طراحی فشرده (40*20 میلی متر)
  • ساخت سبک وزن برای کاربردهای متنوع
  • ایده آل برای کنترل وضعیت و سیستم های اندازه گیری حامل
اجزای فنی
  • مونتاژ مسیر نوری
  • برد مدار سیگنال تشخیص و کنترل
  • اسکلت حلقه فیبر و محفظه ساختاری
پارامترهای عملکرد
پارامتر مشخصات
محدوده (درجه/ثانیه) ±300
ضریب مقیاس (LSB/درجه/ثانیه) 3600
غیر خطی بودن ضریب مقیاس (ppm) ≤500
پایداری بایاس صفر (10 ثانیه، 1σ، درجه/ساعت) ≤0.5
تکرارپذیری بایاس صفر (1σ، درجه/ساعت) ≤0.5
راه رفتن تصادفی زاویه ای (درجه/ساعت1/2) ≤0.02
پایداری بایاس صفر در دمای کامل (درجه/ساعت) ≤1.5
پهنای باند 3dB (هرتز) ≥300
منبع تغذیه (V) 5±0.15
مصرف برق (W) ≤1.5
نمودارهای محصول
ژیروسکوپ فیبر نوری Fizoptika VG1703 ±300 درجه بر ثانیه پایداری 0.5 درجه بر ساعت 0
نمودار فنی ژیروسکوپ فیبر نوری Fizoptika VG1703
ژیروسکوپ فیبر نوری Fizoptika VG1703 ±300 درجه بر ثانیه پایداری 0.5 درجه بر ساعت 1
نقشه ابعادی ژیروسکوپ فیبر نوری Fizoptika VG1703
