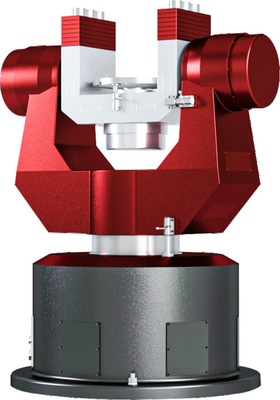

دستگاه چرخش سرعت شبیه سازی حرکت سه محور برای کالیبراسیون سیستم مرجع حالت و مسیر

نام تجاری:	Firepower
شماره مدل:	3lt400-W
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	1000/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

نام محصول:

چرخ چرخ سه محور حرکت شبیه سازی نرخ

ظرفیت ترابری:

40 کیلوگرم

اندازه جدول:

Φ400mm

پورت کامپیوتر:

RS232/RS422

محدوده مکان:

360 ± 360 درجه

دقت موقعیت:

± 1~3 اینچ

دقت چرخش:

± 1~3 اینچ

ارتفاع میز:

540 میلی متر

صافی مسا:

0.02 میلی متر

تمپ دقت کنترل:

± 0.5 درجه سانتیگراد

جزئیات بسته بندی:

کارتونی با اسفنج

قابلیت ارائه:

1000/ماه

برجسته کردن:

چرخ چرخ سه محور حرکت شبیه سازی نرخ,سیستم مرجع هدینگ نرخ صفحه گردان

Heading Reference System Rate Turntable

توضیح محصول

سه محور شبیه سازی حرکت محور برای نگرش و کالیبراسیون سیستم مرجع عنوان

مشخصات محصول

ویژگی	ارزش
نام محصول	سه نرخ شبیه سازی حرکت محور قابل حمل
بار	40 کیلوگرم
اندازه جدول	φ400mm
درگاه کامپیوتر	Rs232/RS422
محدوده محل	360 ± 360 درجه
دقت موقعیت	± 1 ~ 3 ''
دقت چرخش	± 1 ~ 3 ''
ارتفاع جدول	540 میلی متر
صافی مسا	0.02 میلی متر
تمپ دقت کنترل	0.5 درجه سانتیگراد

بررسی اجمالی محصول

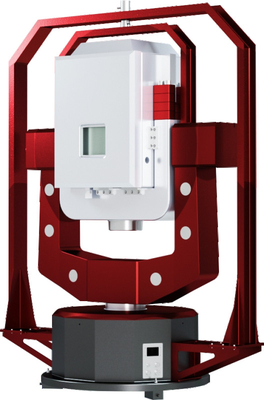

درتورنت سه محورهبا سری اتاق دما ، یک سیستم چرخشی سه محوره دقیق است که برای برنامه های آزمایش دما کامل طراحی شده است. این تجهیزات باعث تحریک حرکتی از جمله موقعیت زاویه ای ، سرعت زاویه ای و شتاب زاویه ای در سه جهت می شود و امکان آزمایش جامع ژیروس ، دستگاه های اندازه گیری اینرسی و شتاب سنج را فراهم می کند.

مؤلفه های سیستم

بدن مکانیکی
جعبه کنترل دما
کابینت اندازه گیری و کنترل الکتریکی
کمپرسور و پشتیبانی لوله

بدنه دستگاه دارای یک طراحی تورنت از نوع سه محور UUT است که از چهار مؤلفه اصلی تشکیل شده است:

پایه
شفت قاب بیرونی
شفت قاب میانی
شفت قاب داخلی

پارامترهای فنی

شکل ساختاری	سه محور چرخش مداوم با محفظه
ماده Mesa	فولاد ضد زنگ/آلیاژ آلومینیوم (اختیاری)
حداکثر وزن بار	40 کیلوگرم
اندازه جدول	φ400mm
ارتفاع جدول	540 میلی متر
دقت چرخش	3 ± 3 ″ (اختیاری)
دامنه موقعیت زاویه ای	360 ± re60 °
دقت موقعیت زاویه ای	3 ± 3 ″ (اختیاری)
وضوح زاویه ای	0.0001 درجه
دامنه نرخ زاویه ای	0.001 ~ 4500 درجه/ثانیه
دقت نرخ زاویه ای	ω <1 °/s 1 <Ω <10 °/s 10 <Ω °/s
صافی سرعت	1 × 10^-3 1 × 10^-4 5 × 10^-5
حداکثر شتاب زاویه ای	داخلی: 4500 درجه در ثانیه² وسط: 2000 درجه/ثانیه² بیرونی: 1000 درجه در ثانیه²
وضوح نرخ	0.0001 درجه
شماره حلقه لغزش	10 ~ 80 (اختیاری)
پهنای باند سیستم	5 ~ 80Hz (اختیاری)
صدای حلقه لغزش	0.03 ولت
دامنه مخزن	-60 ~+100 درجه سانتیگراد
تمپ دقت کنترل	0.5 درجه سانتیگراد
