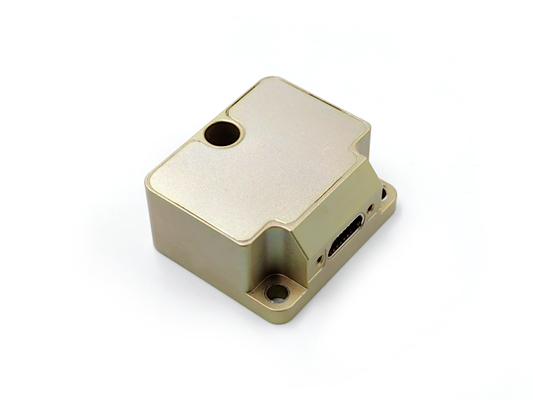

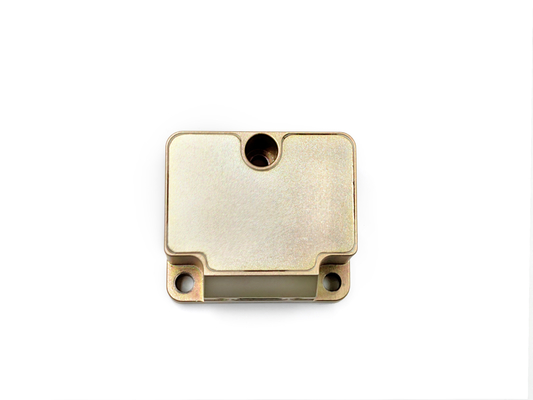

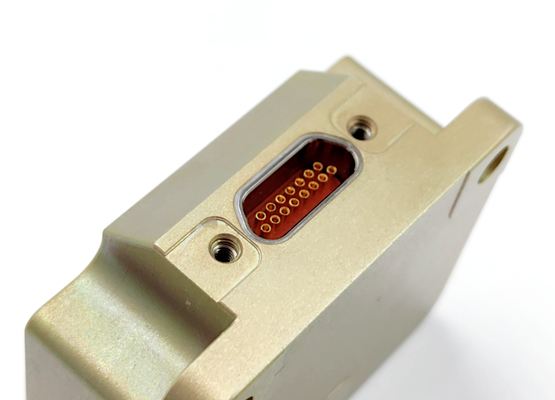

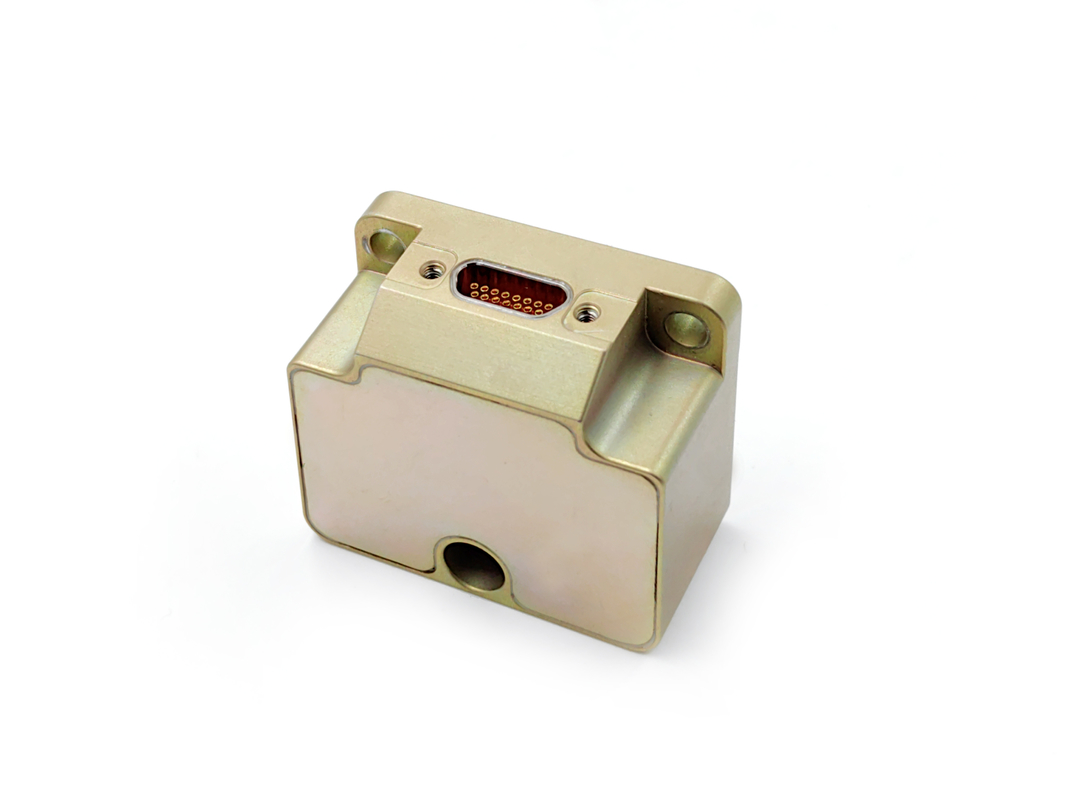

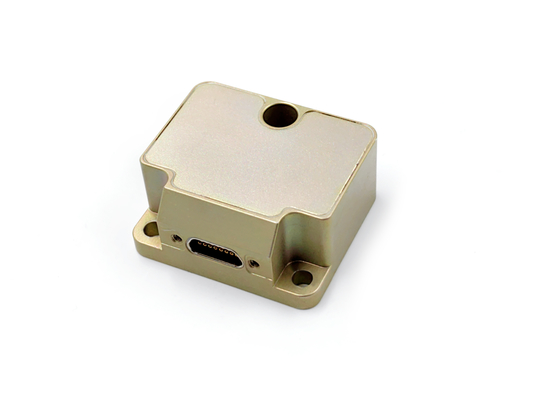

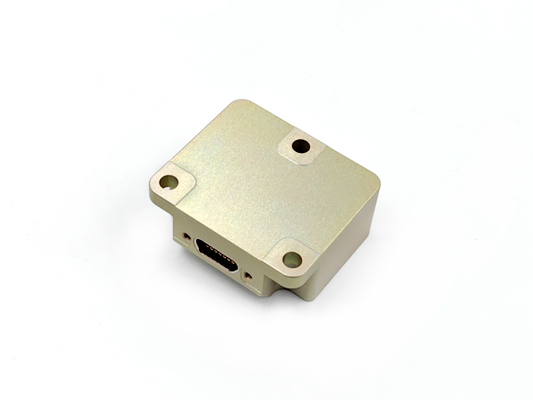

MEMS IMU با سرعت سنج 3 محور ±10g و جیروسکوپ ±400°/s

MEMS IMU با سرعت سنج 3 محور ±10g و جیروسکوپ ±400°/s

نام تجاری:	FIREPOWER
شماره مدل:	IMU6
مقدار تولیدی:	1
قیمت:	2500$
شرایط پرداخت:	L/C،D/P،T/T،Western union
توانایی عرضه:	1 هفته برای نمونه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

دامنه اندازه گیری دینامیکی ژیرو:

400 درجه در ثانیه

پایداری صفر-تعصب (@ Allan Variance):

3/0 درجه/ساعت

پایداری تعصب صفر (10s صاف):

3 درجه/ساعت

پیاده روی تصادفی زاویه ای:

0.15 درجه در ساعت

فاکتور مقیاس غیرخطی:

150 دور در دقیقه

محدوده Acc:

± 10 گرم

پایداری Zero-Bias ACC (Allan Variance @ 25 ℃):

0.02 میلی گرم

ثبات تعصب @10s:

0.05 میلی گرم

رابط ارتباطی:

Rs422

ولتاژ:

5 ولت

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

1 هفته برای نمونه

برجسته کردن:

واحد اندازه گیری بی عمل MEMS با عملکرد بالا,گايروسکوپ واحد اندازه گيري ميميک,واحد اندازه گیری 3 محور

Gyroscope Mems lnertial Measurement Unit

3 Axis Mems lnertial Measurement Unit

توضیح محصول

واحد اندازه گیری بی وقفه MEMS با عملکرد بالا با سرعت سنج 3 محور و جیروسکوپ داخلی

واحد اندازه گیری بی وقفه MEMS متشکل از ژایروسکوپ سه محوری، شتاب سنج سه محوری، سنسور زاویه ميل سه محوری، سنسور دما، صفحه پردازش سیگنال،ساختار و نرم افزار لازمآن را اندازه گیری سه محور سرعت زاویه ای، سه محور شتاب و سه محور زاویه شیب یک حامل، و خروجی gyro،داده های شتاب سنج و شیب پس از جبران خطا (از جمله جبران دمای)، جبران زاویه ناهنجاری نصب و جبران غیرخطی) از طریق یک پورت سریالی RS-422 با توجه به یک پروتکل ارتباطی توافق شده است.

مشخصات محصول

مشخصات جیروسکوپ

پارامتر	واحد	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
محدوده اندازه گیری (تخصیص پذیر)	°/s	±400	±400	±400	±2000
ثبات تعصب در زمان اجرا ((@ انحراف آلن)	°/ساعت	0.3	0.1	0.05	1
ثبات تعصب @10s (10s صاف، 1σ، دمای اتاق)	°/ساعت	3	1	0.5	6
ثبات بی طرفی در دمای کامل	°/ساعت	10	3	2	18
راه رفتن تصادفی زاویه ای	°/√h	0.15	0.1	0.02	0.3
تکرار تعصب (1σ)	°/ساعت	1	0.5	0.3	2
حساسیت شتاب تعصب	°/h/g	1	1	1	2
فاکتور مقیاس غیر خطی ((1σ)	ppm	150	150	150	300
تکرار پذیری فاکتور مقیاس (1σ)	ppm	20	20	20	100
اشتباه تراز	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دی بی	هرتز	250	200	150	250

شاخص های فنی شتاب سنج

پارامتر	واحد	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
محدوده اندازه گیری (تخصیص پذیر)	g	±10	±30	±50	±80
ثبات تعصب در زمان اجرا (تغییر آلن @ 25 °C)	مگ	0.02	0.05	0.1	0.2
ثبات تعصب @10s	مگ	0.05	0.2	0.5	1
ثبات بی طرفی در دمای کامل	مگ	1	3	5	15
راه رفتن تصادفی زاویه ای	m/s/√h	0.001	0.002	0.005	0.01
تکرار تعصب ((1σ)	مگ	0.1	0.5	1	2
تکرار پذیری فاکتور مقیاس (1σ)	ppm	200	200	200	200
فاکتور مقیاس غیر خطی ((1σ)	ppm	50	100	200	300
اشتباه تراز	°	±0.05	±0.05	±0.05	±0.05
پهنای باند 3 دی بی	هرتز	100	100	100	100

ویژگی های الکتریکی

پارامتر	واحد	IMU6-1y-x
ولتاژ	V	5
مصرف برق	W	2
ریپل	mV	100

سازگاری با محیط زیست

پارامتر	واحد	IMU6-1y-x
دمای کار	°C	-45 تا 85
دمای ذخیره سازی	°C	-55~105
ارتعاش	...	10~2000 هرتز6.06 گرم
تاثیر	...	1000 گرم0.1ms

طرح طرح
