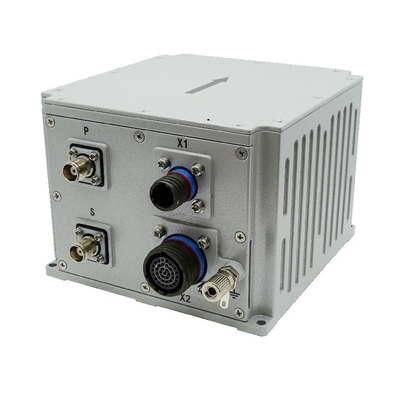

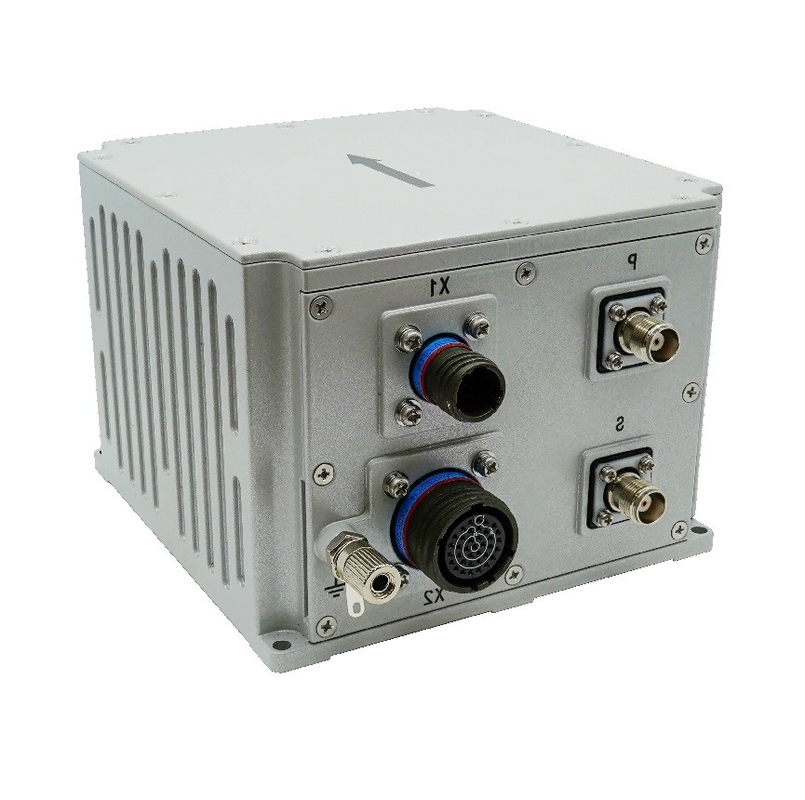

سیستم ناوبری انتیگریت شده ی GNSS برای وسایل نقلیه ی زمینی

Name: سیستم ناوبری انتیگریت شده ی GNSS برای وسایل نقلیه ی زمینی
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: ins500d
Price: 7000 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	ins500d
مقدار تولیدی:	1
قیمت:	7000$
شرایط پرداخت:	L/C، T/T، وسترن یونیون
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

دقت سرفصل:

0.1 درجه

دقت نگرش:

0.02 درجه (RMS)

دقت سرعت افقی:

0.1 متر بر ثانیه

محدوده ژیروسکوپ:

±400 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

≤0.3 درجه در ساعت

محدوده Acc:

± 16 گرم

پایداری بایاس Acc Zero:

≤50 گرم

منبع برق:

9-36 ولت

وزن:

≤2 کیلوگرم

رابط ارتباطی:

PPS ، رویداد ، RS232 ، RS422 ، CAN

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

سیستم ناوبری جاودان خودروهای زمینی,سیستم ناوبری انترشیال یکپارچه GNSS,سیستم ناوبری بی وقفه فیبر نوری

GNSS Integrated Inertial Navigation System

Fiber Optic Gyroscope Inertial Navigation System

توضیح محصول

توضیحات محصول

سیستم ناوبری یکپارچه فیبر نوری INS500D بر اساس گیروسکوپ فیبر نوری حلقه بسته، شتاب سنج و صفحه گیرنده GNSS پیشرفته با عملکرد هزینه بالا است.و با استفاده از آلگوریتم فیوژن چند سنسور و محاسبه ناوبری انجام می شود.، که نیازهای اندازه گیری دقیق اطلاعات موقعیت، مسیر و موقعیت را در زمینه های کاربرد سیستم اندازه گیری تلفن همراه متوسط و با دقت بالا و UAV بزرگ برآورده می کند.

این سیستم دارای حالت ناوبری یکپارچه ی اینرتشیال/هواپیمایی و حالت اینرتشیال خالص است.

در حالت ناوبری انترشیال/هواپیمایی یکپارچه، اطلاعات موقعیت یابی ماهواره ای دریافت شده توسط گیرنده GNSS می تواند برای ناوبری یکپارچه استفاده شود و ارتفاع، رول، مسیر، موقعیت،سرعت، زمان و سایر اطلاعات حامل را می توان خروجی کرد؛ پس از از دست دادن سیگنال، موقعیت، سرعت و موقعیت محاسبه شده توسط بی وقفه خروجی می شود،که در آن پیچ و رول باید دقیق باشددر حالت ناوبری یکپارچه، عملکرد نگه داشتن مسیر در زمان کوتاه و دقت موقعیت در سطح متر در زمان کوتاه در دسترس است.اطلاعات پس از پردازش می تواند برای نرم افزار پس از پردازش پردازش شود.

پس از راه اندازی حالت بی وقفه خالص (به عنوان مثال، همجوشی GPS هرگز پس از روشن شدن انجام نشده است و اگر پس از همجوشی دوباره قفل شود، به حالت ناوبری یکپارچه تعلق دارد) ،دارای عملکرد اندازه گیری دقیق حالت است.، می تواند پیچ و مسیر رول را تولید کند و حالت بی وقفه خالص می تواند شمال را به صورت ثابت پیدا کند.

پارامترهای فنی

پارامتر		شاخص های فنی
دقت موقعیت	نقطه واحد (RMS)	1.2 متر
	RTK(RMS)	2cm+1ppm
	از دست دادن قفل دقت (CEP)	1.8nm/h 2 ‰ D، که در آن D فاصله طی شده است (اختیاری، ترکیبی از DVL یا کمتر)
عنوان (RMS)	دقت جستجوی شمال خود	0.1 ° × sec (Lati) ، 10 دقیقه تراز پایه ایستاده؛ جایی که Lati عرض جغرافیایی را نشان می دهد.
عنوان (RMS)	دقت نگه داشتن در هنگام قفل کردن	0.1°/ساعت
نگرش (RMS)	GNSS معتبر است	0.02°
نگرش (RMS)	دقت نگه داشتن در هنگام قفل کردن	0.05°/ساعت
دقت سرعت افقی (RMS)	نقطه واحد L1/L2	0.1m/s
دقت سرعت افقی (RMS)	GNSS ناقص است	2 متر در ثانیه
فرکانس داده های ناوبری	200 هرتز
جیروسکوپ	محدوده	۴۰۰ درجه در ثانیه
	ثبات بی طرفی صفر	0.3°/ساعت
	عدم خطی بودن فاکتور مقیاس	50 ppm
	راه رفتن تصادفی زاویه ای	0.02°/ √hr
سرعت سنج	محدوده	16 گرم
	ثبات بی طرفی صفر	50ug5
	عدم خطی بودن فاکتور مقیاس	100 ppm
	سرعت راه رفتن تصادفی	0.01 متر/ ثانیه √hr
ابعاد فیزیکی و ویژگی های الکتریکی	ابعاد کلی	138.5 میلی متر × 136.5 میلی متر × 102 میلی متر
	وزن	2.0 کیلوگرم (بدون کابل)
	ولتاژ ورودی	12️36VDC
	مصرف برق	< 24 ولت (وضعیت ثابت)
	ذخیره کنید	16G
شاخص های زیست محیطی	دمای کار	-40°C تا +60°C
	دمای ذخیره سازی	-45°C~+70°C
	لرزش تصادفی	6.06 گرم,20 هرتز تا 2000 هرتز
	MTBF	ساعت 3000
ویژگی های رابط	PPS، EVENT، RS232، RS422، CAN (اختیاری)
	پورت شبکه 100 متری
	کانکتور آنتن (TNC)
	رابط سنسور سرعت چرخ

طرح طرح
