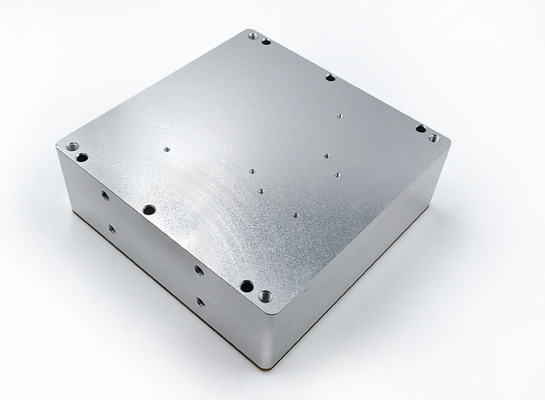

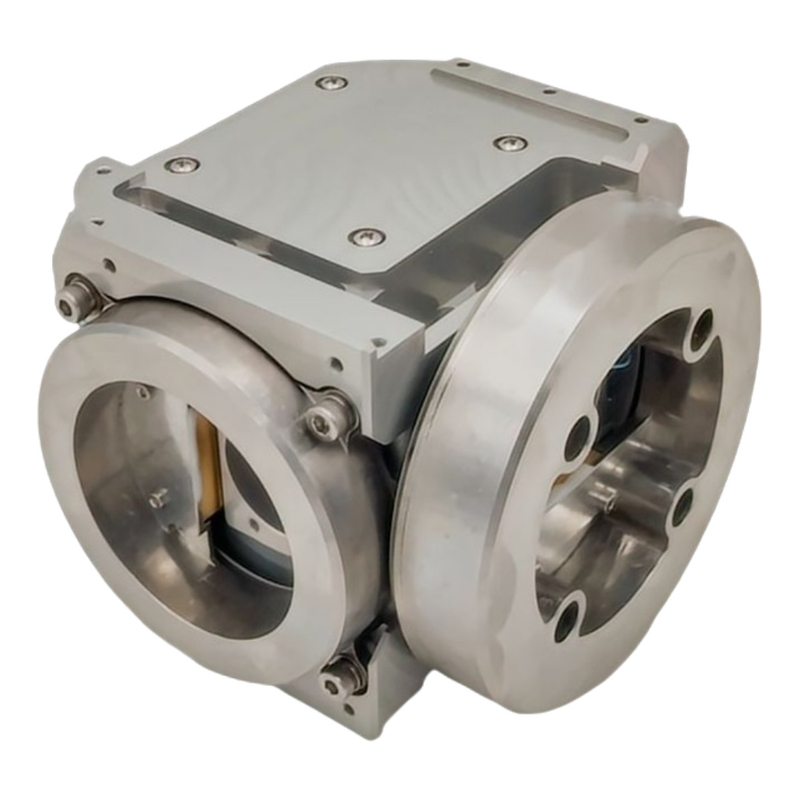

سنسور سه محور متداول ضد تداخل با ساختار فشرده

نام تجاری:	Firepower
شماره مدل:	3OG-100
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/month

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.006°/h (10s smoothing)

Random walk coefficient:

≤0.0002°/√h

Bandwidth:

≥200Hz

Resolution:

≤0.002°/h

Zero bias repeatability:

≤0.002°/h

Scale factor asymmetry:

≤2ppm

Threshold:

≤0.002°/h

Working temperature:

-45~+70℃

Storage temperature:

-55~+80℃

Packaging Details:

sponge and carton

Supply Ability:

500/month

برجسته کردن:

سنسور FOG سه محوری یکپارچه,سنسور ضد تداخل FOG,سنسور ساختار فشرده FOG

Anti-interference FOG sensor

Compact Structure FOG sensor

توضیح محصول

1خلاصه ی محصول
ژایروسکوپ فیبر نوری سه محور یکپارچه (FOG ، Fiber Optic Gyroscope) یک سنسور سرعت زاویه ای با دقت بالا بر اساس اصل تداخل نوری است.آن را سرعت زاویه ای را با اندازه گیری اثر Sagnac تولید شده زمانی که نور در امتداد حلقه فیبر نوری گسترش می یابد و خروجی اطلاعات موضع دقیق تشخیص می دهددر مقایسه با ژایروسکوپ های مکانیکی سنتی، FOG دارای مزایایی از عدم اصطکاک، عمر طولانی، دقت بالا و مقاومت در برابر ضربه است.که باعث می شود آن را به یک جزء اصلی در سیستم های ناوبری و اندازه گیری حالت حالت مدرن تبدیل کند..
طراحی سه محور یکپارچه به این معنی است که جیروسکوپ می تواند سرعت زاویه ای را در جهت X، Y و Z به طور همزمان اندازه گیری کند،ساده سازی یکپارچه سازی سیستم و بهبود دقت اندازه گیری حالت، که به طور گسترده ای در هوافضا، ناوبری، رباتیک، اندازه گیری دقیق و زمینه های دیگر استفاده می شود.

2ساختار ترکیب

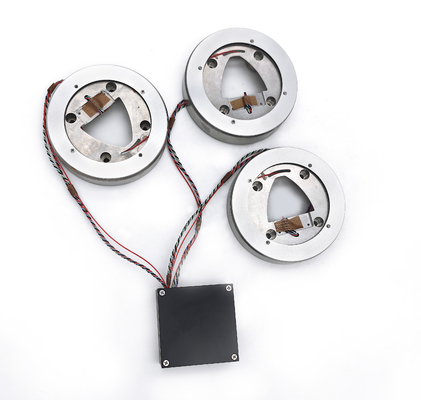

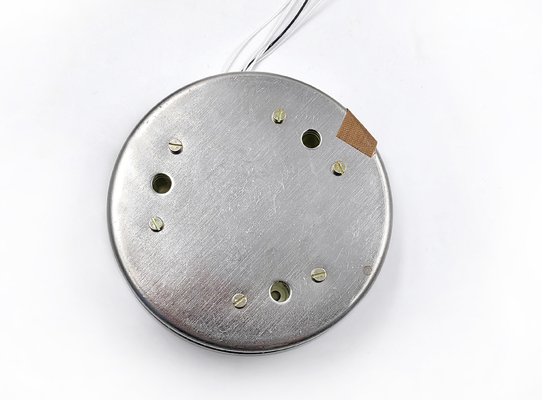

سنسور هسته ی فیبر نوری، جزء اصلی ژایروسکوپ فیبر نوری است که مسئول اندازه گیری سرعت زاویه ای بر اساس اثر Sagnac است.ماژول پردازش سیگنال و کنترل، سیگنال های نوری را دمودول می کند، تقویت می کند و دیجیتالی می کند و داده های سرعت زاویه ای با دقت بالا را تولید می کند.

3پارامترها

شماره سریال	ماده آزمایش	واحد	الزامات فنی
1	زمان شروع	s	3
2	موقعیت صفر	(°) / ساعت	≤0.3
3	ثبات بی طرفی صفر در دمای اتاق (در دمای ثابت)	(°) / ساعت	≤ 0.006 (10s صاف کردن) ≤ 0.002 (100s صاف کردن)
4	ثبات بی طرفی صفر با تغییر دمای (1 °C/min دمای متغیر، 100 s صاف)	(°) / ساعت	≤0.008
5	تکرار بی طرفی صفر	(°) / ساعت	≤0.002
6	حساسیت بی طرفی صفر	(°) /h/G	≤0.003
7	ضریب راه رفتن تصادفی	(o) /h1/2	≤0.0002
8	عدم خطی بودن فاکتور مقیاس	ppm	≤5
9	عدم تقارن فاکتور مقیاس	ppm	≤2
10	تکرار فاکتور مقیاس	ppm	≤5
11	آستانه	(°) / ساعت	≤0.002
12	قطعنامه	(°) / ساعت	≤0.002
13	پهنای باند	هرتز	≥200
14	دمای کار	°C	-45+70
15	دمای ذخیره سازی	°C	-55+80
16	محدوده پویا	(°) /s	±300
17	ولتاژ تغذیه	V	+5
18	مصرف برق در دمای عادی در حالت ثابت	W	≤4.5
19	مصرف برق در حالت ثابت در دمای کامل	W	≤8
20	جریان لحظه ای رو شروع کن	A	<2

4محیط های تولید

سنسور سه محور متداول ضد تداخل با ساختار فشرده 0

سنسور سه محور متداول ضد تداخل با ساختار فشرده 2

سنسور سه محور متداول ضد تداخل با ساختار فشرده 4
