ژیروسکوپ فیبر نوری
Created with Pixso.

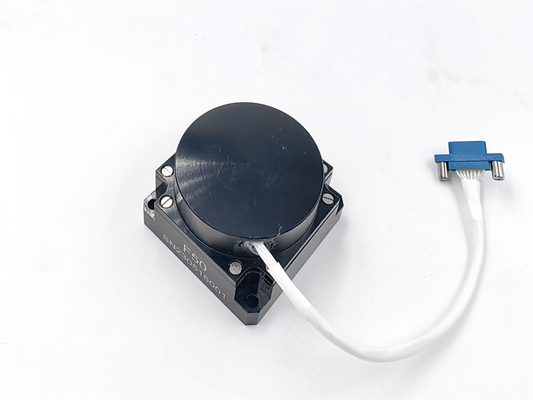

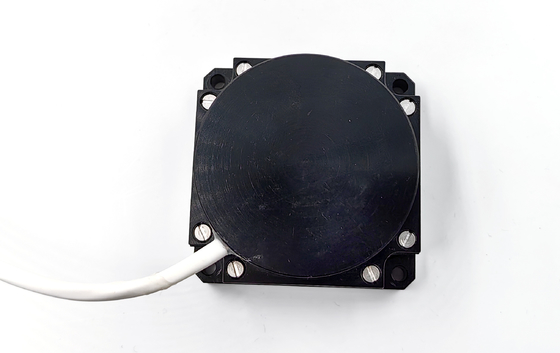

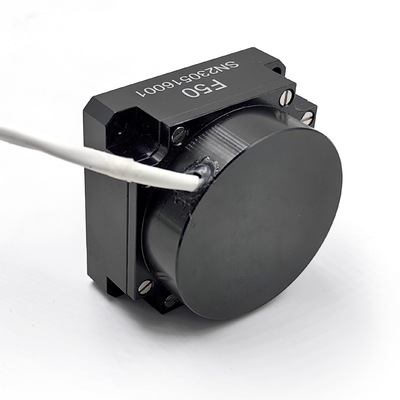

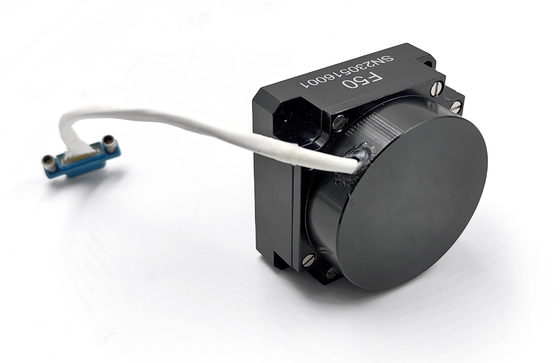

Highly Unwearable Fiber Optic Gyroscope with RS422 Output Mode and Random Walk Coefficient ≤0.03°/√h با استفاده از دستگاه های رومیزی

Highly Unwearable Fiber Optic Gyroscope with RS422 Output Mode and Random Walk Coefficient ≤0.03°/√h با استفاده از دستگاه های رومیزی

نام تجاری: Firepower
شماره مدل: FOG-50-MP
مقدار تولیدی: 1
قیمت: قابل مذاکره
شرایط پرداخت: T/T
توانایی عرضه: 500 در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE
ثبات بایاس صفر:
≤0.2 درجه در ساعت
ضریب راه رفتن تصادفی:
≤0.03 درجه/√ساعت
محدوده اندازه گیری:
-500~+500°/s
زمان شروع:
3s
ضربه:
30 گرم، 11 میلی‌ثانیه
لرزش:
20~2000 هرتز، 0.06g2/Hz
حالت خروجی:
RS422
دمای کار:
-40 ~ 70+
دمای ذخیره سازی:
-55~+85℃
مصرف برق:
≤6W
جزئیات بسته بندی:
اسفنج و کارتن
قابلیت ارائه:
500 در ماه
برجسته کردن:

جیروسکوپ فیبر نوری rs422,گايروسکوپ فايبر نوري با ضريب راه رفتن تصادفي,گايروسکوپ فايبر اپتيک که به شدت قابل پوشيدن نيست

,

Random Walk Coefficient Fiber Optic Gyroscope

,

Highly Unwearable Fiber Optic Gyroscope

توضیح محصول

1اصول کار
پیاده سازی ژایروسکوپ های فیبر نوری عمدتاً بر اساس نظریه ساگناک است: اثر ساگناک پدیده تداخل نور را در یک سیستم مرجع چرخش توصیف می کند:هنگامی که نور در یک حلقه بسته گسترش می یابد (eبه عنوان مثال، یک حلقه فیبر نوری) در جهت ساعت و جهت مخالف ساعت، اگر سیستم در حالت چرخش باشد، مسیرهای نوری دو پرتو نور تفاوت زمانی کمی را نشان می دهند.که منجر به تفاوت فاز می شود.این تفاوت فاز متناسب با سرعت زاویه ای چرخش است و بنابراین می تواند برای اندازه گیری حرکت چرخش مورد استفاده قرار گیرد. این نحوه کار ژایروسکوپ های فیبر نوری است.


2پارامترها

شماره سریال ماده آزمایش واحد الزامات فنی
1 ابعاد کلی mm 50×50×32
2 زمان شروع s 3
3 تعصب صفر (°) / ساعت ≤1
4 ثبات بی طرفی صفر در دمای عادی ( دمای ثابت) (10 ثانیه صاف) (°) / ساعت ≤0.2
5

ثبات بی طرفی صفر با تغییر دمای

(1 °C/min دمای متغیر، 100 s صاف)

(°) / ساعت ≤0.5
6 تکرار بی طرفی صفر (°) / ساعت ≤0.1
7 حساسیت بی طرفی صفر (°) /h/G ≤0.5
8 ضریب راه رفتن تصادفی (o) /h1/2 ≤0.03
9 عدم خطی بودن فاکتور مقیاس ppm ≤20
10 عدم تقارن فاکتور مقیاس ppm ≤5
11 تکرار فاکتور مقیاس ppm ≤10
12 آستانه (°) / ساعت ≤0.2
13 قطعنامه (°) / ساعت ≤0.2
14 پهنای باند هرتز ≥500
15 دمای کار °C -45+70
16 دمای ذخیره سازی °C -55+85
17 محدوده پویا (°) /s ±500
18 ولتاژ تغذیه V +5
19 مصرف برق در دمای عادی در حالت ثابت W ≤2.5
20 مصرف برق در حالت ثابت در دمای کامل W ≤4
21 جریان لحظه ای رو شروع کن A <1.5


3مشخصات در مقایسه با انواع دیگر ژایروسکوپ

نوع ژایرو مزایای کلیدی معایب عمده
ژایروسکوپ فیبر نوری (FOG) دقت بالا، بدون قطعات مکانیکی، ضد تداخل قیمت بالاتری
دوربینی لیزر حلقه ای (RLG) دقت بالا برای هوافضا اندازه بزرگ و هزینه بالا
ژایروسکوپ مکانیکی ((MG) سنتی و قابل اعتماد برای برنامه های کاربردی پایین قطعات مکانیکی مستعد فرسایش و هزینه های نگهداری بالا هستند
جیروسیستم MEMS اندازه کوچک و هزینه کم دقت پایین تر، حساس به عوامل محیطی


4دقت و ثبات بالا
جروسکوپ فیبر نوری تکنولوژی پیشرفته تشخیص اثر Sagnac را اتخاذ می کند،که دقت اندازه گیری سرعت زاویه ای بالا (تا 1°/h یا کمتر) و پایداری عالی در بی طرفی صفر را در طول دوره های طولانی فراهم می کند، اطمینان حاصل شود که داده های قابل اعتماد ناوبری و کنترل وضعیت هنوز هم می تواند در محیط های پیچیده ارائه شود.



5محیط های تولید

Highly Unwearable Fiber Optic Gyroscope with RS422 Output Mode and Random Walk Coefficient ≤0.03°/√h با استفاده از دستگاه های رومیزی 0  Highly Unwearable Fiber Optic Gyroscope with RS422 Output Mode and Random Walk Coefficient ≤0.03°/√h با استفاده از دستگاه های رومیزی 1



Highly Unwearable Fiber Optic Gyroscope with RS422 Output Mode and Random Walk Coefficient ≤0.03°/√h با استفاده از دستگاه های رومیزی 2  Highly Unwearable Fiber Optic Gyroscope with RS422 Output Mode and Random Walk Coefficient ≤0.03°/√h با استفاده از دستگاه های رومیزی 3



Highly Unwearable Fiber Optic Gyroscope with RS422 Output Mode and Random Walk Coefficient ≤0.03°/√h با استفاده از دستگاه های رومیزی 4  Highly Unwearable Fiber Optic Gyroscope with RS422 Output Mode and Random Walk Coefficient ≤0.03°/√h با استفاده از دستگاه های رومیزی 5
