سیستم ناوبری بی وقفه GNSS با دقت بالا برای ردیابی کشتی

سیستم ناوبری بی وقفه GNSS با دقت بالا برای ردیابی کشتی

نام تجاری:	Firepower
شماره مدل:	INS100
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

محدوده ژیروسکوپ:

± 300 درجه در ثانیه

برد شتاب سنج:

± 50 گرم

پیاده روی تصادفی:

0.05 درجه در ساعت

پایداری بایاس ژیروسکوپ:

≤0.3 درجه در ساعت (1σ)

دقت نگه داشتن زاویه گام:

≤0.2 درجه در ساعت

پهنای باند ژیروسکوپ:

300 هرتز

غیر خطی بودن ضریب مقیاس:

≤200ppm

زمان به دنبال زمان:

≤5 دقیقه

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

100 در ماه

برجسته کردن:

سیستم ناوبری بی وقفه GNSS درجه تاکتیکی,سیستم ناوبری بی وقفه GNSS با دقت بالا,سیستم ناوبری جاودان GNSS ردیابی قایق

High Accuracy GNSS Inertial Navigation System

Vessel Tracking GNSS Inertial Navigation System

توضیح محصول

سیستم ناوبری بی وقفه GNSS با دقت بالا برای ردیابی کشتی

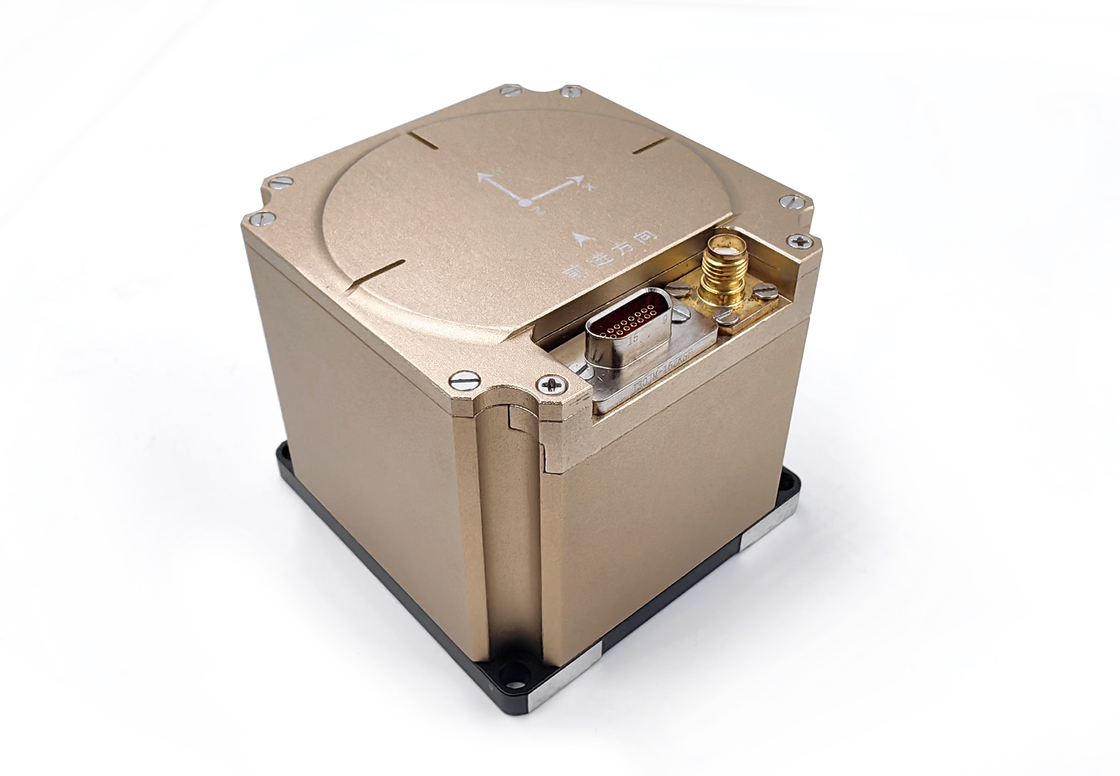

سیستم ناوبری بی وقفه GNSS با دقت بالا برای ردیابی کشتی 0

توضیحات محصول

آی ان اس 100 یک سیستم ناوبری یکپارچه با دقت بالا است که برای کاربردهای سخت و مستلزم دقت و اطمینان استثنایی طراحی شده است.مجهز به سه گايروسکوپ فايبر آپتيک 40 درجه خود توسعه داده شده است، tشتاب سنجهای سه خود MEMS، و ماژول های پیشرفته GNSS. با استفاده از همجوشی چند سنسور و الگوریتم های پیچیده ناوبری یکپارچه،این سیستم حتی در محیط های پیچیده و پویا موقعیت و ناوبری دقیق را ارائه می دهد..

با قابلیت اطمینان بالا و سازگاری قوی با محیط زیست، INS-100 برای طیف گسترده ای از برنامه ها، از جمله رانندگی مستقل، وسایل نقلیه هوایی بدون سرنشین (UAV) ،زمین سنجی و نقشه برداری جغرافیایی، قطب نماهای دریایی، پلتفرم های ثبات یافته، کپسول های الکترو اپتیکال و وسایل نقلیه زیر آب. طراحی قوی آن عملکرد پایدار و دقیق را در شرایط عملیاتی متنوع تضمین می کند،که باعث می شود آن را انتخاب ایده آل برای صنایع نیاز به قابلیت های پیشرفته ناوبری و حرکت سنجی.

وظایف اصلی سیستم ناوبری یکپارچه عبارتند از:

عملکرد تنظیم اولیه با استفاده از خروجی دستگاه بی وقفه تکمیل می شود و تنظیم پایه لرزش و تنظیم حرکت می تواند انجام شود.
اطلاعات GPS دریافت شده از خارج می تواند برای تکمیل عملکرد ناوبری یکپارچه و اطلاعات خروجی مانند زاویه، سرعت و موقعیت استفاده شود.
پس از از دست دادن سیگنال ماهواره ای، خروجی دستگاه بی وقفه و ورودی شمارنده کیلومتر می تواند برای ادامه محاسبه ناوبری استفاده شود.
می تواند عملکرد بالا و خروجی خام نرخ نمونه گیری بالا را تولید کند و داده های خام را برای کنترل سیستم عامل پایدار اضافه کند.
پارامترهای برنامه و پیکربندی را می توان از طریق پورت سریال به صورت آنلاین ارتقا داد.

پارامترهای اصلی

تکنولوژی ژایرو

پروژه		شاخص ها	یادآوری
جیرو	محدوده اندازه گیری	-300°/s ~+300°/s
	قطعنامه	≤0.5°/h
	باقیمانده تعصب	-1.0°/h ~ +1.0°/h
	راه رفتن تصادفي	0...h
	ثبات در دمای اتاق	≤0.3°/h ((1σ)	10 ثانیه صاف کردن، نتیجه آزمایش در 1 ساعت
	ثبات بی طرفی در دمای کامل	≤0.5°/h ((1σ)	10 ثانیه صاف کردن، نتیجه آزمایش در 1 ساعت
	تکرار ناپذیری در دمای طبیعی	≤0.3°/h ((1σ)	آماری از 6 داده آزمایش
	دو طرفه تکرار در دمای کامل	≤0.5°/h ((1σ)	2 Biasdata را در دمای کامل، دمای بالا، دمای پایین و دمای طبیعی بگیرید
	عدم خطی بودن فاکتور مقیاس	≤200ppm	دمای کامل و دمای ثابت
	تکرار فاکتور مقیاس	≤200ppm ((1σ)	دمای کامل و دمای ثابت
	زمان شروع جیرو	≤5s
	پهنای باند جیرو	300 هرتز	اطمینان از طراحی، آزمایش دسته
	خطای باقیمانده نصب ژایروسکوپ سه محوری	≤30"

شاخص های فنی شتاب سنج

پروژه		شاخص ها	یادآوری
شتاب	محدوده اندازه گیری	-50g ~ +50g	تضمین طراحی و انتخاب
	عدم خطی بودن فاکتور مقیاس	≤200ppm	تضمین طراحی و انتخاب
	ثبات بی طرفی در دمای کامل	≤100ug ((1σ)	10 ثانیه صاف کردن، نتیجه آزمایش در 1 ساعت
	دو طرفه تکرار در دمای کامل	≤100ug ((1σ)	2 Biasdata را در دمای کامل، دمای بالا، دمای پایین و دمای طبیعی بگیرید
	تکرار فاکتور مقیاس	≤100ppm ((1σ)	تضمین طراحی و انتخاب
	راه رفتن تصادفي	≤0.02m/s/h1/2
	زمان شروع رو جمع کن	≤5s
	خطای باقیمانده نصب اضافه کردن سه محوری	≤30"

دقت تراز

دقت ناوبری یکپارچه (فعال از طریق ماهواره)

پروژه		شاخص ها	یادآوری
دقت تراز	شمال در جستجوی زمان	≤5 دقیقه	به طور کلی، استاندارد 3 دقیقه یا 5 دقیقه است.
	تکرار قابلیت تراز زاویه مسیر	≤1°/cosL	1σ
	تکرار پذیری تراز ارتفاع	≤0.05°	1σ
	تکرار پذیری تراز زاویه رول	≤0.05°	1σ
	حالت جستجوی شمال	اختیاری	این می تواند جهت گیری پایه تکان دهنده، جهت گیری کمکی GPS در طول سفر، جهت گیری کمکی odometer در طول سفر و جهت گیری انتقال ناوبری بی وقفه اصلی را درک کند.

دقت ناوبری بی وقفه ای (هواپیمای غیرقابل اجرا)

پروژه		شاخص ها	یادآوری
دقت ناوبری بی وقفه	دقت حفظ زاویه مسیر	≤2°/ساعت
	دقت نگه داشتن زاویه پیچ	≤0.2°/h
	دقت نگهداری زاویه رول	≤0.2°/h
	دقت موقعیت گذاری بی وقفه خالص	≤20m ((100s)	CEP، بدون کمک اطلاعات خارجی
	دقت موقعیت مکانی از ناوبری یکپارچه کمتر	≤ 0.2٪ (ریزش بیش از 3 کیلومتر)
	دقت موقعیت مکانی از ناوبری یکپارچه کمتر	≤1m ((50s)

اندازه

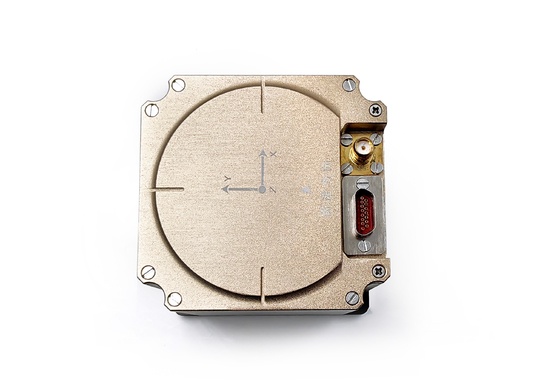

سیستم ناوبری بی وقفه GNSS با دقت بالا برای ردیابی کشتی 1

زمینه های کاربرد اصلی

سیستم ناوبری بی وقفه GNSS با دقت بالا برای ردیابی کشتی 2

سیستم ناوبری بی وقفه GNSS با دقت بالا برای ردیابی کشتی 3

سیستم ناوبری بی وقفه GNSS با دقت بالا برای ردیابی کشتی 4
